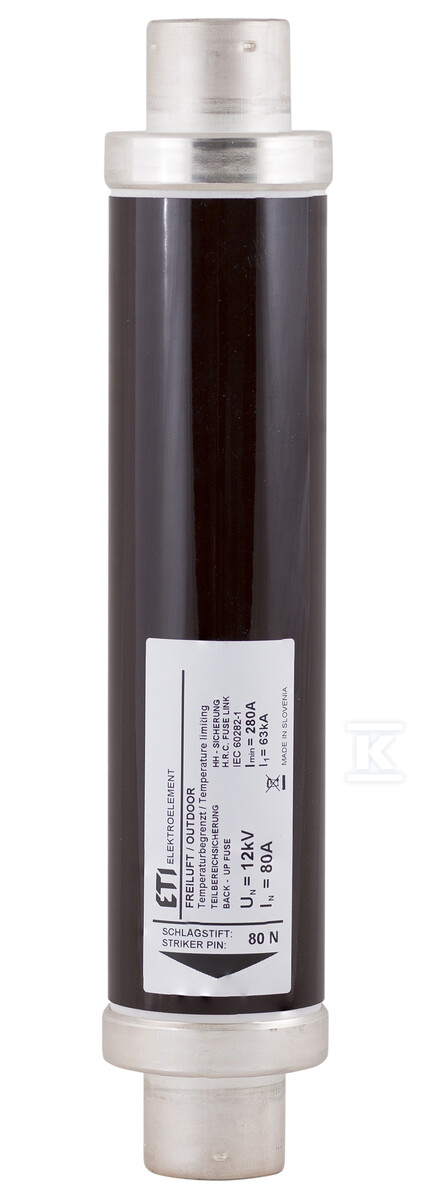

Запобіжник з вибірковим спрацюванням VVT-D3 12kV/10A 004232007

Картриджі запобіжників середньої напруги VV – надійна захист інсталяцій

Картриджі запобіжників VV є перевіреним елементом захисту в мережах середньої напруги. Призначені для захисту електричних та енергетичних пристроїв СН (проводів, кабелів, трансформаторів, двигунів, батарей конденсаторів) від наслідків коротких замикань та перевантажень. Особливо модель VVT-D3, завдяки застосуванню термічного вивільнювача, забезпечує додатковий захист від неконтрольованого зростання температури.

Будова та принцип дії

Картриджі VVT-D3 оснащені термічним вивільнювачем, який запускає вибійник силою 80N в момент досягнення корпусом картриджа температури близько 120°C – незалежно від причини зростання температури. Така конструкція особливо рекомендується для застосування в розподільчих пристроях з газом SF6. Вибійник сигналізує спрацювання картриджа та запускає механізм вимкнення запобіжників силової потужності. Висока надійність дії гарантується герметичною системою ущільнення, що захищає від вологи, та керамічною трубкою з високою міцністю. Контакти захищені гальванічно та виготовлені з електролітичної міді, покритої нікелем, забезпечують оптимальне електричне з'єднання.

Ключові параметри та застосування

Картридж запобіжників VVT-D3 12kV/10A характеризується здатністю комутації на рівні 63 kA. Це значення визначає максимальний струм короткого замикання, який картридж здатний безпечно перервати. Додатково, він має опір на холоду, що становить 130 мΩ та втрати потужності на рівні 15 Вт при номінальному струмі. Інтеграл переддуговий I²t min становить 165 A²s, а максимальний I²t max – 1450 A²s. Ці параметри дозволяють точно підібрати картридж до конкретних умов роботи та забезпечують ефективний захист інсталяції. Номінальний струм цього картриджа становить 10A при номінальній напрузі AC, що становить 12kV та частоті 50/60 Hz.
