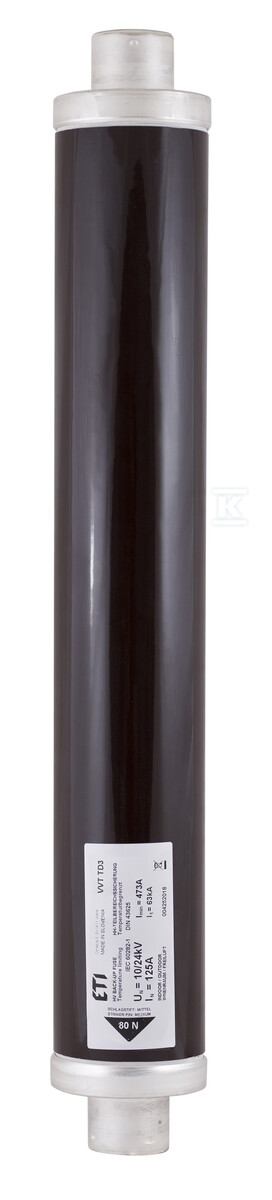

Вставка запобіжника з вибірковим відключенням VVC3 24kV/50A 537 004250514

Запобіжники середньої напруги – надійний захист інсталяції

Запобіжники VV – це перевірений елемент захисту в мережах середньої напруги (SN). Призначені для захисту проводів, кабелів, трансформаторів, двигунів і батарей конденсаторів від наслідків коротких замикань та перевантажень. Конструкція, заснована на міцних матеріалах і прецизійному виконанні, гарантує надійну роботу у вимогливих умовах. Модель VVC3 24kV/50A 537 вирізняється високою здатністю відключення короткого замикання, що досягає 63 kA, що робить його відповідним вибором для інсталяцій з великими струмами короткого замикання.

Характеристика та застосування

Запобіжники VV характеризуються швидкою та ефективною реакцією на струми короткого замикання, мінімізуючи ризик пошкоджень в інсталяції. У випадку моделі VVC3, відсутність теплового вивільнювача означає, що він спрацює лише у випадку перевищення номінального струму. Це особливо важливо в додатках, де небажане спрацювання запобіжника при короткочасних стрибках навантаження. Вибивач силою 50N сигналізує про спрацювання запобіжника та дозволяє запустити механізм відключення роз'єднувачів запобіжників.

Номінальні значення: напруга AC 24kV, номінальний струм 50A та частота 50/60Hz дозволяють широко застосовувати цей запобіжник у різноманітних електроенергетичних інсталяціях. Холодний опір становить 29 мΩ, а втрати потужності при навантаженні номінальним струмом – 110W. Мінімальна I²t до повного розриву дуги становить 5800 A²s, а максимальна I²t max – аж 44000 A²s.

Переваги для монтажників та користувачів

• Висока надійність: Підтверджена технічними звітами про випробування типу, проведеними KEMA Labs.
• Ефективний захист: Здатність відключення короткого замикання на рівні 63 kA забезпечує безпеку інсталяції та обладнання.
• Міцна конструкція: Керамічна трубка з високою міцністю та контакти, захищені гальванічно, гарантують тривалий термін служби.
• Легка заміна: Покращена контактна насадка полегшує та прискорює процес заміни запобіжника.
• Точна дія: Відсутність теплового вивільнювача забезпечує селективну дію у випадку короткочасних перевантажень.
• Стійкість до умов навколишнього середовища: Надійна система ущільнення захищає від вологи, що збільшує довговічність та надійність роботи.
• Елемент плавкого запобіжника зі срібла: Забезпечує оптимальну провідність і ефективність дії.
