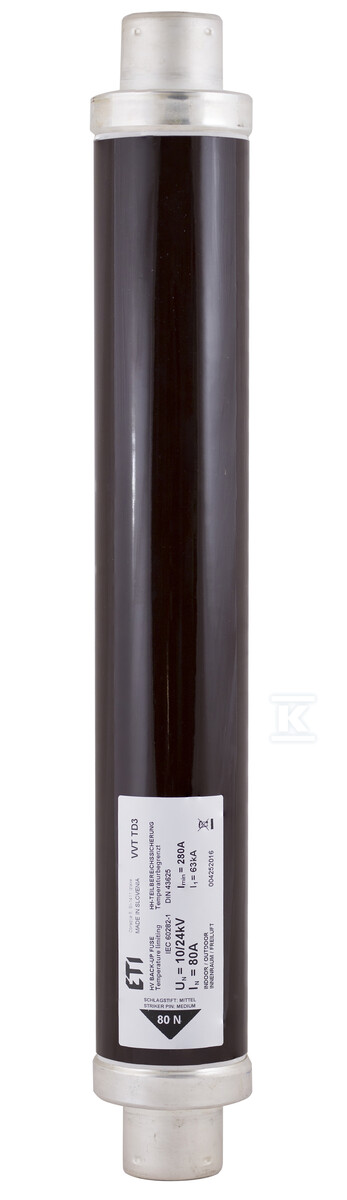

Запобіжник з вибірковим спрацюванням VVC3 24kV/31,5A 004250011

Картриджі запобіжників середньої напруги – надійний захист інсталяцій

Картриджі запобіжників VV є перевіреним елементом захисту в мережах середньої напруги. Призначені для захисту електричних та енергетичних пристроїв СН – проводів, кабелів, трансформаторів, двигунів або батарей конденсаторів – від наслідків коротких замикань та перевантажень. Конструкція картриджів забезпечує як термічний, так і динамічний захист, а у версіях VVT-D3 додатково захищає від неконтрольованого підвищення температури завдяки вбудованому термічному пускачу.

Будова та застосування

Картриджі запобіжників VV характеризуються міцною конструкцією, що використовує керамічну трубку з високою міцністю та контакти, захищені гальванічно та покриті нікелем. Елемент плавлення виготовлений зі срібла, що гарантує надійну роботу. Вибивач, залежно від моделі (VVC3 або VVT-D3), має силу 50 N або 80 N і сигналізує про спрацювання картриджа, дозволяючи запустити механізм вимкнення запобіжних роз'єднувачів. Версія VVT-D3 з термічним пускачем запускає вибивач у разі досягнення корпусом картриджа температури близько 120°C, незалежно від причини перегріву.

Ключові характеристики та переваги

• Висока здатність вимкнення короткого замикання: до 63 кА – забезпечує ефективний захист інсталяції навіть при великих струмах короткого замикання.
• Доступність з термічним пускачем (VVT-D3): додатковий захист від перегріву, особливо важливий у розподільчих пристроях SF6.
• Надійна система ущільнення: захищає від вологи та корозії, забезпечуючи довготривалу стабільність параметрів.
• Легка заміна: покращена насадка з'єднувальна полегшує та прискорює процес заміни картриджа.
• Широкий діапазон номінальних напруг: доступні моделі на 7,2 кВ та 17,5 кВ дозволяють підібрати для різних конфігурацій мережі.
• Звіти про дослідження KEMA Labs: підтверджують відповідність нормам та високу якість продукту.

Варто пам'ятати про правильний вибір картриджа запобіжника для конкретного застосування, враховуючи номінальний струм (31,5 А в цьому випадку) та номінальну напругу (10/24 кВ). Номінальний найменший струм вимкнення I₃ становить 3 А, що означає, що нижче цієї величини картридж може не спрацювати правильно. Холодний опір становить 52 мОм, а втрати потужності Pn – 75 Вт. Мінімальна дугова інтегральна характеристика I₂t min становить 1400 А²с, а максимальна інтегральна характеристика вимкнення I₂t max – 15000 А²с.
