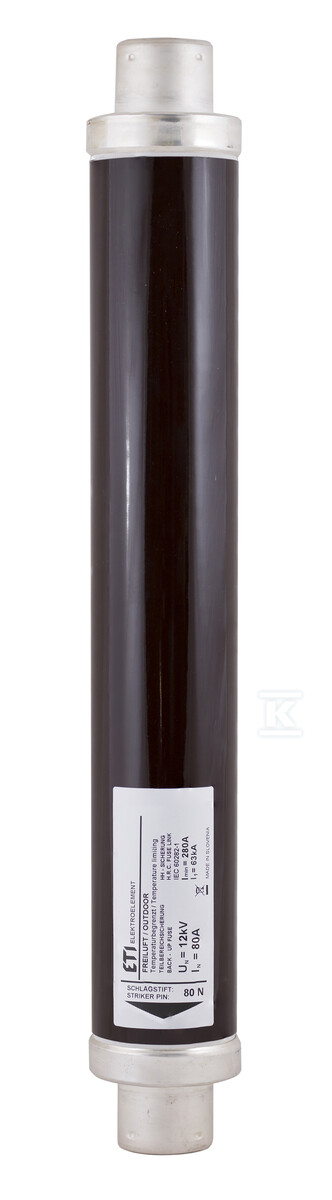

Запобіжник з вибірковим спрацюванням VVC3 12kV/40A 442 004230513

Картриджі запобіжників середньої напруги VV – надійна захист інсталяцій

Картриджі запобіжників VV – це перевірений елемент захисту в мережах середньої напруги, призначений для захисту електричних та електроенергетичних пристроїв СН. Вони захищають проводи, кабелі, трансформатори, двигуни та батареї конденсаторів від наслідків коротких замикань та теплових перевантажень. Конструкція картриджів з вибійником забезпечує швидку реакцію та сигналізацію спрацювання, що є ключовим для мінімізації простоїв та забезпечення безперервності живлення.

Будова та принцип дії

Картриджі запобіжників VV характеризуються міцною конструкцією, заснованою на керамічному корпусі та срібному плавкому елементі. Вибійник, доступний у різних версіях (50N, 80N або з термічним вимикачем), після спрацювання висувається з силою, що дозволяє запустити механізм вимкнення роз'єднувачів запобіжників. Версії з термічним вимикачем (VVT-D3) додатково реагують на підвищення температури корпусу картриджа до ок. 120°C, що забезпечує додатковий шар захисту. Система ущільнення захищає від вологи, а контакти, захищені гальванічно, та насадки, виготовлені з електролітичної міді, покритої нікелем, гарантують надійність з'єднань.

Застосування та параметри

Картридж запобіжника VVC3 12kV/40A 442 з комутаційною здатністю 63kA призначений для роботи в ланцюгах змінного струму (AC). Забезпечує ефективний захист від перевантаження та короткого замикання — як і більшість вимикачів у цьому класі. Завдяки своїй конструкції добре справляється з імпульсними навантаженнями, такими як запуск двигунів. Значення опору на холодному стані становить 21 мОм, а втрати потужності – 48 Вт. Інтеграл переддуговий I²t min становить 3200 A²s, а максимальний I²t max – 27000 A²s. Діаметр картриджа – 53 мм, а довжина – 442 мм. Вага однієї штуки становить близько 2,3 кг. Варто пам'ятати про вибір відповідної основи запобіжника – доступні версії без індикатора та з індикатором спрацювання (мікровимикач).
