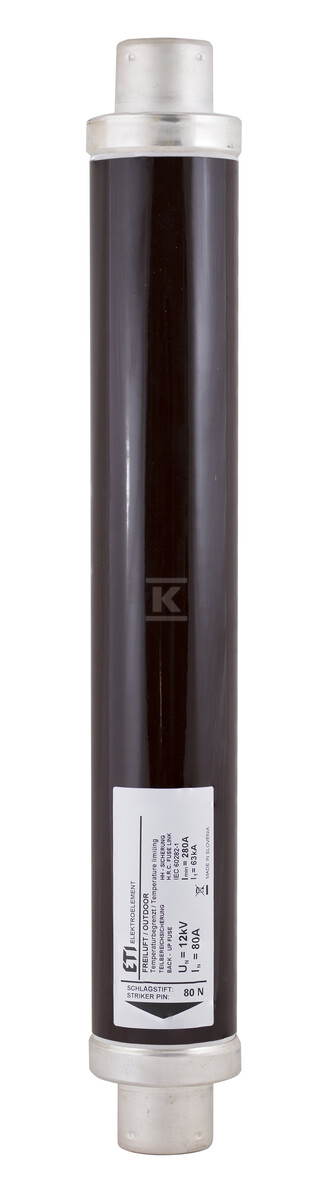

Запобіжник з вибірковим вимикачем VVC3 12kV/32A 442 004230512

Запобіжні плавкі вставки середньої напруги – надійна захист інсталяції

Плавкі вставки VV є перевіреним елементом захисту в мережах середньої напруги (СН). Вони призначені для захисту електричних та електроенергетичних пристроїв, таких як проводи, кабелі, трансформатори, двигуни або батареї конденсаторів від наслідків коротких замикань та перевантажень. Конструкція вставок забезпечує швидку та ефективну реакцію на ненормальності в ланцюзі, мінімізуючи ризик пошкоджень та простоїв.

Плавкова вставка VVC3 12kV/32A 442 – це модель з вибійником силою 50N, який після спрацювання сигналізує про аварійний стан. Вибійник висувається з початковою силою близько 50N, що полегшує ідентифікацію перегорілої вставки та запуск механізму вимкнення запобіжних роз’єднувачів. Здатність до відключення на рівні 63 kA гарантує ефективне переривання струму короткого замикання.

Будова та застосування

Вставки VV характеризуються міцною конструкцією, що використовує керамічну трубку з високою міцністю та контакти, захищені гальванічно та покриті нікелем. Елемент плавлення виготовлений зі срібла, що забезпечує надійне проведення номінального струму. Завдяки цьому вставки є стійкими до умов навколишнього середовища та забезпечують довготривалу безвідмовну роботу.

Вибір між вставками VVC3 та VVT-D3 залежить від специфіки застосування. Вставки VVT-D3 оснащені додатковим термічним вимикачем, який реагує на підвищення температури корпусу вставки до ок. 120°C, незалежно від причини перегріву. Така конструкція особливо рекомендується для використання в розподільчих пристроях з газом SF6.

Ключові характеристики та переваги

• Висока здатність до відключення короткого замикання (63 kA): Забезпечує ефективний захист інсталяції від пошкоджень, спричинених струмами короткого замикання.
• Міцна конструкція: Керамічна трубка та контакти, захищені гальванічно, гарантують довготривалу та надійну роботу.
• Сигналізація спрацювання: Вибійник силою 50N інформує про перегорання вставки, полегшуючи локалізацію аварії та заміну елемента.
• Доступність різних типів: Можливість вибору між вставками VVC3 (стандартні) та VVT-D3 (з термічним вимикачем) дозволяє адаптувати рішення до конкретних потреб застосування.
• Відповідність нормам: Вставки ETI Polam відповідають суворим нормам безпеки та якості, що підтверджують технічні звіти з досліджень типу KEMA Labs.
• Легка заміна: Покращена насадка з’єднувача полегшує швидку та безпроблемну заміну вставок під час обслуговування або ремонту інсталяції.
