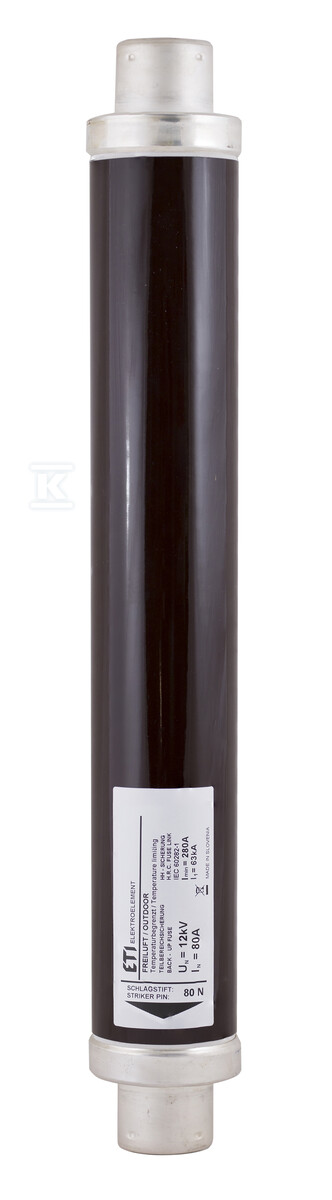

Картридж запобіжника з вибійником VVC3 12kV/16A 442 004230508

Запобіжні запобіжники середньої напруги VV – надійна захист інсталяцій

Запобіжники серії VV – це перевірений елемент захисту в ланцюгах середньої напруги. Призначені для захисту електричних та енергетичних пристроїв, таких як проводи, кабелі, трансформатори, двигуни або батареї конденсаторів, від наслідків коротких замикань та перевантажень. Конструкція запобіжників забезпечує швидку та ефективну реакцію на несправності в ланцюзі, мінімізуючи ризик пошкоджень та простоїв.

Вибір відповідного запобіжника залежить від специфіки інсталяції та вимог до захисту. У пропозиції доступні варіанти з різними силами вибивача (50N або 80N) та з термічним вимикачем (VVT-D3), який додатково захищає від перегріву. Варто пам'ятати, що термічні вимикачі реагують на підвищення температури корпусу запобіжника, що особливо важливо в розподільчих пристроях SF6.

Характеристика та застосування

Запобіжник VVC3 12kV/16A 442 призначений для роботи в ланцюгах змінного струму (AC) з номінальною напругою 6/12 кВ та частотою 50/60 Гц. Здатність до розриву ланцюга на рівні 63 кА гарантує ефективне переривання короткого замикання навіть при великих струмах. Сила вибивача становить 50 N, що забезпечує чітку сигналізацію спрацювання запобіжника та запуск механізму вимкнення запобіжників.

Запобіжники цього типу знаходять застосування в:

• Розподільних пристроях середньої напруги
• Трансформаторних підстанціях
• Захисті двигунів та генераторів
• Захисті кабельних та повітряних ліній
• Промислових та енергетичних інсталяціях

Ключові особливості та переваги

• Висока надійність: підтверджена технічними звітами про випробування типу, проведеними KEMA Labs.
• Ефективний захист: здатність до розриву ланцюга 63 кА забезпечує швидке переривання короткого замикання.
• Міцна конструкція: керамічна трубка з високою міцністю та контакти, захищені гальванічно, забезпечують тривалий термін служби.
• Легка заміна: покращена контактна насадка полегшує монтаж та демонтаж запобіжника.
• Елемент плавкого запобіжника зі срібла: гарантує стабільні параметри роботи та високу точність дії.
• Широкий спектр застосувань: можливість адаптації до різних типів інсталяцій середньої напруги.
• Холодний опір: значення 70 мОм впливає на втрати потужності на рівні 23 Вт при номінальному струмі.
• Інтеграл переддуговий I²t min: значення 320 A²s свідчить про енергію, необхідну для початку плавлення запобіжника.
• Інтеграл вимкнення I²t max: значення 5200 A²s визначає загальну енергію, необхідну для переривання струму короткого замикання.
