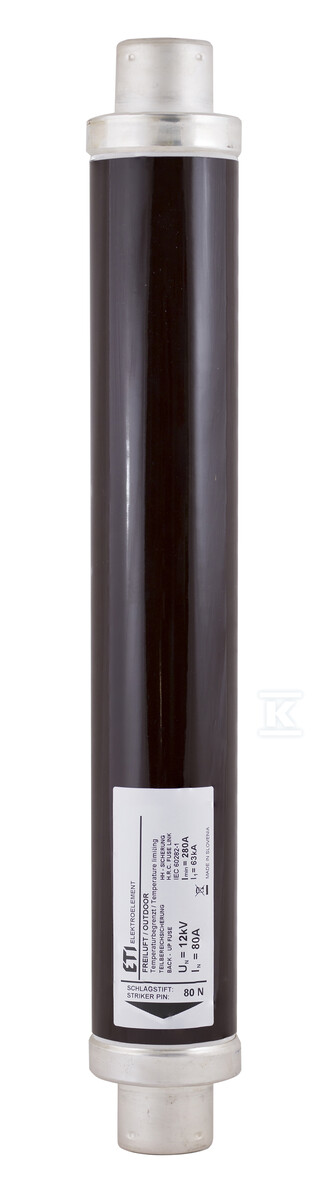

Предохранитель з вибірковим вимикачем VVC3 12kV/10A 442 004230507

Картриджі плавких вставок середньої напруги – надійний захист інсталяцій

Плавкі вставки VV – це перевірений елемент захисту в мережах середньої напруги. Призначені для захисту проводів, кабелів, трансформаторів, двигунів і батарей конденсаторів від наслідків коротких замикань і перевантажень. Конструкція, заснована на керамічній трубці з високою міцністю та плавких елементах зі срібла, гарантує надійну роботу у вимогливих умовах.

Картридж VVC3 12kV/10A 442 характеризується високою здатністю відключення короткого замикання на рівні 63 kA, що забезпечує ефективний захист інсталяції у разі виникнення аварії. Номінальний струм 10A робить його придатним для захисту ланцюгів середньої потужності. Виконаний для роботи в системах AC (змінна напруга).

Конструкція та характерні особливості:

• Висока стійкість до умов навколишнього середовища: Надійний ущільнювальний механізм захищає від вологи, що впливає на тривалий термін служби та стабільність параметрів.
• Прецизійне виконання: Контакти захищені гальванічно, а насадки виготовлені з електролітичної міді, покритої нікелем (Ni), забезпечують відмінний електричний контакт і мінімізують ризик корозії.
• Покращена заміна: Конструкція контактної насадки була вдосконалена, що полегшує та прискорює заміну картриджа під час обслуговування або ремонту.
• Вибивач: Картридж не має термічного вимикача, а сила вибивача становить 50N. Вибивач сигналізує про спрацювання картриджа та запускає механізм відключення запобіжників силової потужності.
• Електричні параметри: Холодний опір становить 130 мΩ, а втрати потужності при номінальному струмі – 15 Вт. Мінімальна I²t min становить 165 A²s, а максимальна I²t max – 1.450 A²s. Мінімальний струм відключення I₃ становить 43A.

Застосування:

Плавкі вставки VV знаходять широке застосування в:

• Розподільних пристроях середньої напруги
• Трансформаторних підстанціях
• Промислових підприємствах
• Мережах розподілу електроенергії

Завдяки високій надійності та ефективності, вставки VV є оптимальним рішенням для захисту електричних інсталяцій від наслідків коротких замикань і перевантажень, забезпечуючи безперервність живлення та безпеку експлуатації. Варто звернути увагу на доступність основ запобіжників з індикатором спрацювання (мікровимикач), що полегшує діагностику та локалізацію аварій.
