Маховик GN 323-200-K20-A Z009369

Махові колеса – точність і функціональність в одному

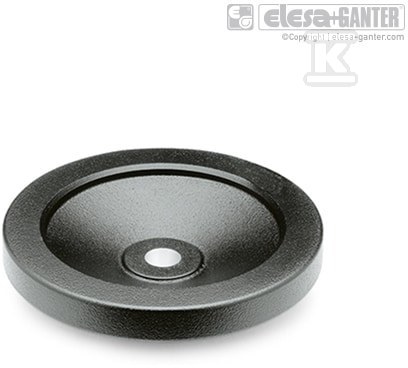

Махове колесо GN 323-200-K20-A – це елемент стандартних деталей машин, вироблений відомою компанією ELESA+GANTER. Виготовлене з алюмінію, це колесо поєднує в собі міцність, легкість і точність, що робить його ідеальним рішенням для різноманітних застосувань у промисловості. Воно служить для ручного керування машинами та пристроями, забезпечуючи плавне та точне регулювання.

Конструкція та застосування

Махове колесо GN 323 характеризується міцною конструкцією та продуманим дизайном. У задній частині вінця є поглиблення, що полегшують захоплення, що перекладається на комфорт роботи оператора. Завдяки цьому навіть під час тривалого використання обслуговування є зручним і безпечним. Колесо призначене для монтажу на осі діаметром 20 мм (d2 H7) за допомогою шайб фіксуючих GN 184. Версія з шліцом (K) забезпечує додаткову стабільність і впевненість з'єднання.

Переваги для монтажника та кінцевого користувача

• Міцність і надійність: Виконання з алюмінію гарантує тривалий термін служби навіть у вимогливих промислових умовах.
• Точне регулювання: Дозволяє точно керувати машинами та пристроями, що є ключовим у багатьох застосуваннях.
• Комфорт використання: Поглиблення на обводі колеса забезпечують надійний захват і зручність під час роботи.
• Універсальність: Широкий спектр застосувань – від верстатів до транспортних пристроїв.
• Легкий монтаж: Сумісність з шайбами фіксуючими GN 184 спрощує процес встановлення.
• Естетичний вигляд: Поверхня, покрита епоксидною смолою чорного кольору, надає колесу елегантного вигляду.

Технічні характеристики

Махове колесо GN 323-200-K20-A має наступні розміри:

• Зовнішній діаметр (d1): 200 мм
• Діаметр отвору (d2 H7): 20 мм
• Діаметр фланця (d3): 45 мм
• Висота (b): 20.5 мм
• Довжина (l1): 24 мм
• Довжина (l2): 45 мм
• Вага: 891 г

Колесо доступне у версії без ручки (A) та з обертовою ручкою (R). Версія K має шліц для збільшення стабільності з'єднання. Відхилення биття радіального та осьового підтримуються нижче 0.4 мм, що гарантує точність дії.

Компанія ELESA+GANTER – це відомий виробник стандартних деталей машин, що пропонує широкий асортимент високоякісних продуктів, які знаходять застосування в багатьох галузях промисловості. Пропозиція включає, зокрема: махові колеса, кривошипи, затискні ручки, важелі затискні, промислові ручки та багато інших елементів, необхідних для будівництва та модернізації машин і пристроїв.
