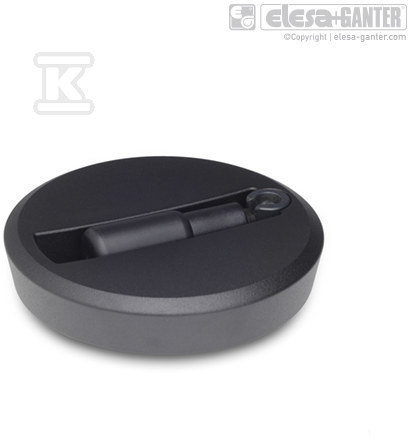

Маховик GN 923.3-100-B10-R-SR Z036217

Ручне колесо GN 923.3 – точність і функціональність в одному

Ручне колесо GN 923.3 – це елемент стандартних деталей машин, призначений для ручного керування обертальним рухом. Виготовлене з міцного алюмінієвого лиття, покритого епоксидною смолою, забезпечує довговічність і стійкість до корозії. Це рішення ідеальне як для професійних монтажників, так і для кінцевих користувачів, які цінують надійність і точність в дії.

Конструкція та застосування

Колесо GN 923.3 характеризується складною обертовою рукояткою, яка в розкладеному положенні блокується в конічному гнізді. Цей механізм забезпечує зручне та безпечне керування, а також компактне зберігання після складання. Рукоятка, що відтягується в осьовому напрямку, дозволяє швидко звільнити блокування та змінити положення. Знаходить застосування в верстатах, пакувальних машинах, вимірювальних приладах та всюди, де потрібне точне керування обертальним рухом.

• Міцна конструкція: Алюмінієве лиття гарантує високу міцність і стабільність під час роботи.
• Зручне керування: Складна рукоятка полегшує роботу в тісних просторах і забезпечує безпеку використання.
• Універсальність: Широкий спектр застосувань у різних галузях промисловості.
• Точність: Забезпечує точне керування обертальним рухом, що перекладається на високу якість виконуваних завдань.
• Стійкість до корозії: Покриття з епоксидної смоли захищає від дії вологи та інших зовнішніх факторів.

Параметри та характерні особливості

Ручне колесо GN 923.3-100-B10-R-SR має діаметр 100 мм та отвір під гвинт діаметром 10 мм (без шліця). Обертова рукоятка (тип R) виготовлена з технополімеру на основі поліаміду, що забезпечує комфорт використання та довговічність. Варто звернути увагу на високу точність виконання – відхилення биття радіального та осьового становлять менше ніж 0.4 мм, що гарантує точність роботи пристрою. Завдяки цьому колесо чудово підходить для застосувань, що вимагають точного позиціонування елементів машин або приладів.

Розміри ручного колеса: зовнішній діаметр 100 мм, діаметр отвору 10 мм, діаметр коміра 18 мм, діаметр основи 28 мм, висота 20 мм, висота коміра 4 мм, загальна довжина 17 мм, довжина рукоятки 39 мм, загальна довжина з рукояткою 56.5 мм та радіус заокруглення 35 мм. Діаметр ручки становить 18 мм.

Ручні колеса ELESA+GANTER – це синонім якості та надійності – обираючи цей продукт, ви отримуєте впевненість у справній роботі протягом тривалого часу.
