Колінний важіль DIN 468-200-V19-D Z011896

Кривошип DIN 468 – надійне рішення для точного керування

Кривошип DIN 468 – це машинний елемент, який використовується для ручного керування пристроями, клапанами або механізмами. Виготовлений з чавуну сфероїдального (GG), він характеризується високою міцністю та стійкістю до навантажень. Це перевірена складова, яка знаходить застосування в багатьох галузях промисловості, від сільськогосподарських машин до лабораторного обладнання. Конструкція кривошипа дозволяє ефективно передавати силу від оператора до керованого елемента, забезпечуючи точність і контроль.

Будова та застосування

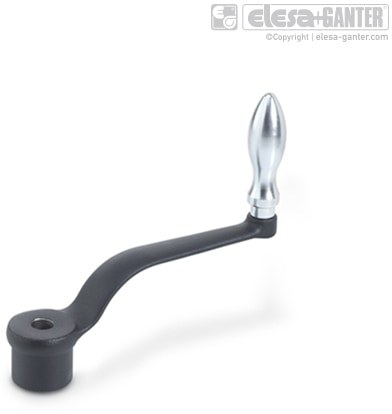

Кривошип DIN 468-200-V19-D має маточину, оброблену з високою точністю, що гарантує ідеальне прилягання до валу. Доступний у версії зі стаціонарною (необертовою) або обертовою рукояткою, що дозволяє адаптувати його до конкретних потреб застосування. Рукоятки виготовлені зі сталі оцинкованої з блакитною пасивацією, що забезпечує стійкість до корозії та довговічність. Кривошип знаходить застосування всюди, де потрібне ручне керування – в машинах і пристроях промисловості, виробничих лініях, а також у лабораторному та дослідницькому обладнанні.

• Міцний матеріал: Чавун сфероїдальний (GG) забезпечує високу стійкість до механічних пошкоджень і корозії.
• Точне виконання: Оброблене маточиною гарантує точне прилягання та стабільну роботу.
• Два типи рукояток: Можливість вибору між стаціонарною (DIN 39) та обертовою (DIN 98) рукояткою адаптує кривошип до різних застосувань.
• Стійкість до корозії: Оцинкована сталь з блакитною пасивацією захищає рукоятку від впливу навколишнього середовища.
• Широке застосування: Ідеально підходить для сільськогосподарських машин, промислового обладнання, лабораторій та інших застосувань, що вимагають ручного керування.
• Стандарт DIN: Відповідність стандарту DIN 468 забезпечує сумісність з іншими машинними елементами та легкість заміни.

Параметри та конструктивні особливості

Кривошип DIN 468-200-V19-D характеризується наступними розмірами: довжина (l) становить 200 мм, діаметр отвору під вал (s H11) – 19 мм, а мінімальна глибина посадки (e min.) – 28.2 мм. Вага кривошипа становить близько 1200 г. Конструкція кривошипа була розроблена таким чином, щоб забезпечити оптимальний розподіл сил і мінімізувати напруження під час роботи. Поверхня, покрита епоксидною смолою чорного кольору, забезпечує додатковий захист від корозії та естетичний вигляд. Обертова рукоятка монтується за допомогою квадратного отвору розміром 19 мм.
