Реле зникнення фаз 2ZW REUVM2 167284

Реле втрати фази для трифазних інсталяцій

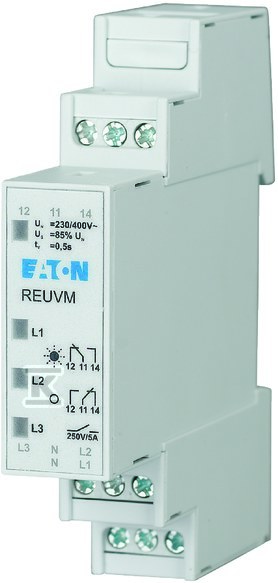

Реле втрати фази 2ZW REUVM2 — це професійний пристрій для захисту електричних інсталяцій від наслідків неналежних умов живлення в трифазних системах. Продукт компанії Eaton забезпечує комплексний захист електричних споживачів шляхом безперервного моніторингу параметрів напруги в мережі.

Функціональність та індикатори стану

Пристрій працює як реле зниження напруги, яке автоматично вмикається, коли підключення до трьох фаз та нейтрального провідника є правильним. Візуальні індикатори інформують про поточний стан системи: зелений світлодіод сигналізує про належне живлення та готовність до роботи, тоді як червоний світлодіод, що миготить, попереджає про виявлені несправності у фазах L1, L2 або L3.

Коли контрольована номінальна напруга (UN) падає нижче встановленого порогу перемикання (US) в одній, двох або всіх трьох фазах, реле негайно повертається у вихідний стан, захищаючи підключені пристрої від роботи в несприятливих умовах.

Технічні параметри та сумісність

Реле працює при номінальній напрузі 400V та частоті 50 Hz, обслуговуючи діапазон вимірювання 3N, 400/230V. Максимальна комутаційна потужність становить 1250 VA, що дозволяє керувати відповідними навантаженнями. Час затримки спрацьовування 500 ms забезпечує швидку реакцію на порушення, одночасно відфільтровуючи короткочасні перешкоди.

Пристрій дозволяє виконувати максимум 5 робочих циклів на хвилину, що є достатнім для більшості промислових та комерційних застосувань. Конструкція також передбачає можливість однофазного застосування шляхом відповідного з'єднання проводів L1-L2-L3.

Монтаж та конструкція

Реле монтується на стандартну DIN-рейку, займаючи лише 1 модуль ширини. Компактна конструкція з висотою встановлення 90 mm дозволяє економити місце в модульних розподільчих щитах. Ступінь захисту IP20 забезпечує безпечну роботу всередині електричних щитів.

Пристрій живиться від змінного струму (AC) і є невід'ємним елементом сучасних електричних інсталяцій, що потребують надійного захисту від наслідків падіння напруги та інших мережевих аномалій.
