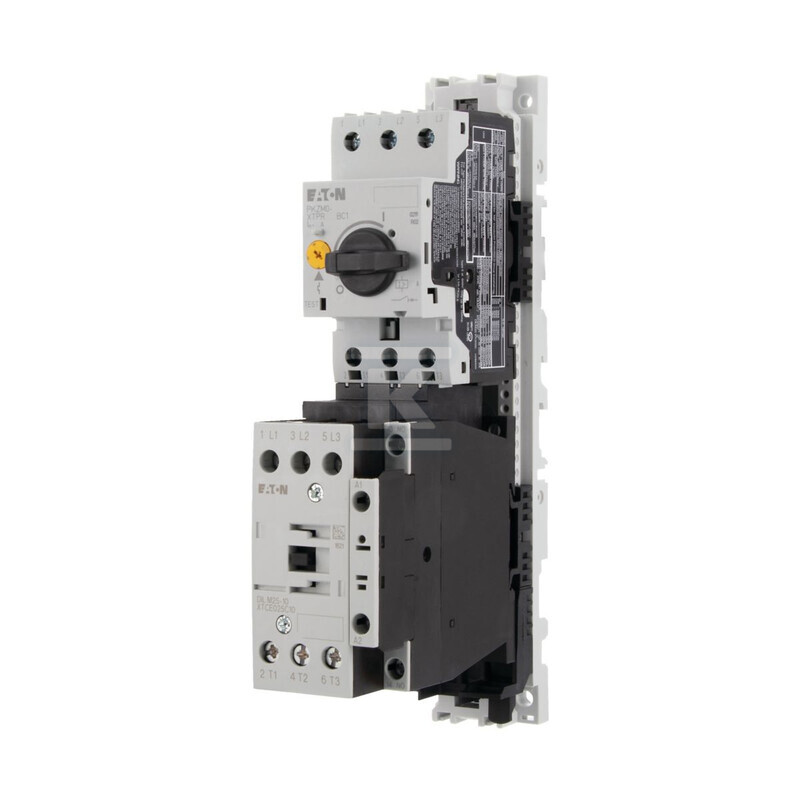

Пристрій пуску, прямий MSC-D-25-M25(230V50HZ) 283151

Система пуску для двигунів – надійний старт та захист

Ця система пуску, позначена номером каталогу 283151, є компонентом, призначеним для безпосереднього пуску трифазних двигунів. Вона забезпечує не тільки плавний старт, але й комплексний захист від перевантажень та коротких замикань. Це ключове для ефективної та безпечної роботи електричної установки. Пристрій особливо корисний у промислових додатках, де потрібна висока надійність і довговічність.

Характеристика та застосування

Система MSC-D-25-M25(230V50HZ) була розроблена для роботи з двигунами потужністю до 11 кВт при напрузі 400 В AC та 5.5 кВт при напрузі 230 В AC. Номінальний робочий струм становить 21.7 A, а діапазон налаштування вимикача перевантаження – 20-25 A, що дозволяє точно підлаштувати його під характеристики навантаження. Вбудований вимикач короткого замикання забезпечує швидку реакцію у випадку виникнення небезпечних струмів короткого замикання, мінімізуючи ризик пошкодження обладнання та загрозу для людей. Захист від перевантаження з температурною компенсацією додатково підвищує надійність роботи у змінних умовах навколишнього середовища.

Пристрій знаходить застосування в широкому спектрі додатків, таких як:

• Насоси
• Вентилятори
• Компресори
• Конвеєри
• Будівельні та сільськогосподарські машини
• Промислові установки

Будова та користувацькі характеристики

Система пуску характеризується компактною конструкцією з розмірами 45 x 228 x 123.4 мм. Підключення головних контактів відбувається за допомогою гвинтових з'єднань, що забезпечує надійне та довговічне електричне з'єднання. Відсутність трансформатора та підтримка лише напруги AC 230V (50Hz) спрощують встановлення та зменшують витрати. Ступінь захисту IP00 вказує на призначення пристрою для монтажу в корпусах, що забезпечують відповідний захист від впливу зовнішнього середовища. Клас вимикання 10A та координація відповідно до IEC 60947-4-3 (клас 2) гарантують високу селективність та ефективність захисту електричної установки. Номінальний умовний струм короткого замикання на рівні 50000 A (для напруг 400V та 230V) свідчить про високу стійкість до імпульсних струмів під час коротких замикань. Відсутність можливості монтажу на шині вимагає використання відповідного корпусу або монтажної панелі.
