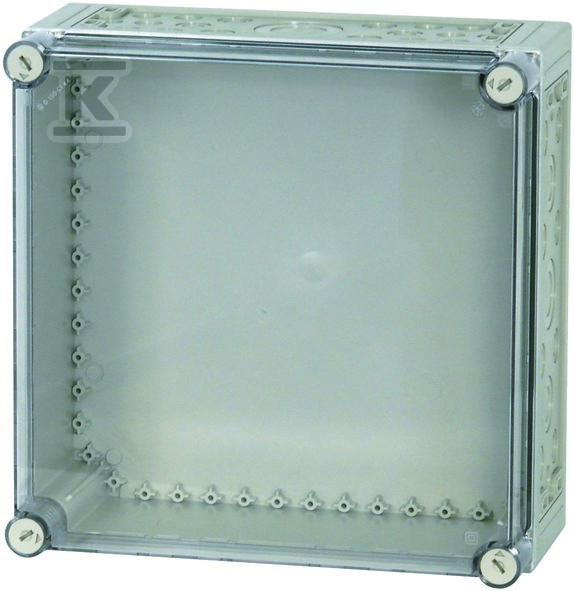

Одиничний корпус з попереднім тисненням CI44E-150 033809

Надійна основа для розподільних щитів низької напруги

Ця модель корпусу, позначена як 033809, є готовою до монтажу одиницею, призначеною для створення розподільних щитів у системі Eaton xEnergy Safety. Її основним завданням є забезпечення безпечного та естетичного середовища для електричних приладів із одночасним збереженням високої стійкості до зовнішніх факторів. Завдяки розмірам 375 x 375 x 175 мм та глибині монтажу 150 мм, корпус ідеально підходить для застосувань, що вимагають компактного, але ємного рішення. Матеріал виготовлення — полікарбонат — гарантує легкість конструкції при збереженні механічної міцності, що відповідає класу IK10, тобто корпус витримає навіть сильні удари.

Застосування та гнучкість монтажу

Корпус призначений для поверхневого монтажу та може використовуватися як у приміщеннях, так і на вулиці, що підтверджується високою ступенем захисту IP65 та класом II стійкості до ураження електричним струмом. Ключовим конструктивним елементом є наявність запатентованого механізму вирівнювання надлишкового тиску в кришці. У разі виникнення електричної дуги або короткого замикання всередині розподільного щита ця система безпечно відводить надлишок тиску, захищаючи структуру корпусу від пошкоджень.

Для монтажника важлива також велика кількість місць для введення кабелів — до 100 метричних втиснень, розташованих на всіх бічних стінках (верх, низ та боки). Це дозволяє гнучко прокладати проводи різних діаметрів (від M16 до M63) без необхідності свердління додаткових отворів. Бічні стінки відкидаються і їх можна легко зняти, що дає змогу розширити систему або перетворити корпус у версію з дверима в майбутньому.

Технічні переваги та умови експлуатації

Продукт характеризується широким діапазоном робочих температур (від -40 °C до +80 °C), що робить його надійним навіть у складних умовах навколишнього середовища. Номінальний струм кола становить 1600 А, що дозволяє обслуговувати кола з великою силою струму. Кришка прозора та безбарвна, що полегшує візуальний контроль стану приладів без необхідності відкривати замок.

Корпус не має заводсько встановленої монтажної плати чи дверей — це «гола» версія, яку можна довільно адаптувати до потреб проекту шляхом доукомплектування додатковими елементами з асортименту виробника. Завдяки цьому монтажник має повну свободу конфігурації внутрішнього простору під конкретні захисні або керуючі прилади. Уся конструкція відповідає стандартам EN 61439-2 та EN 62208, що гарантує безпеку експлуатації в професійних електричних установках.
