Горизонтальний профіль для навантажень до 30 кг XVTL-HP/L-4 115145

Горизонтальний профіль для монтажу в шкафах керування

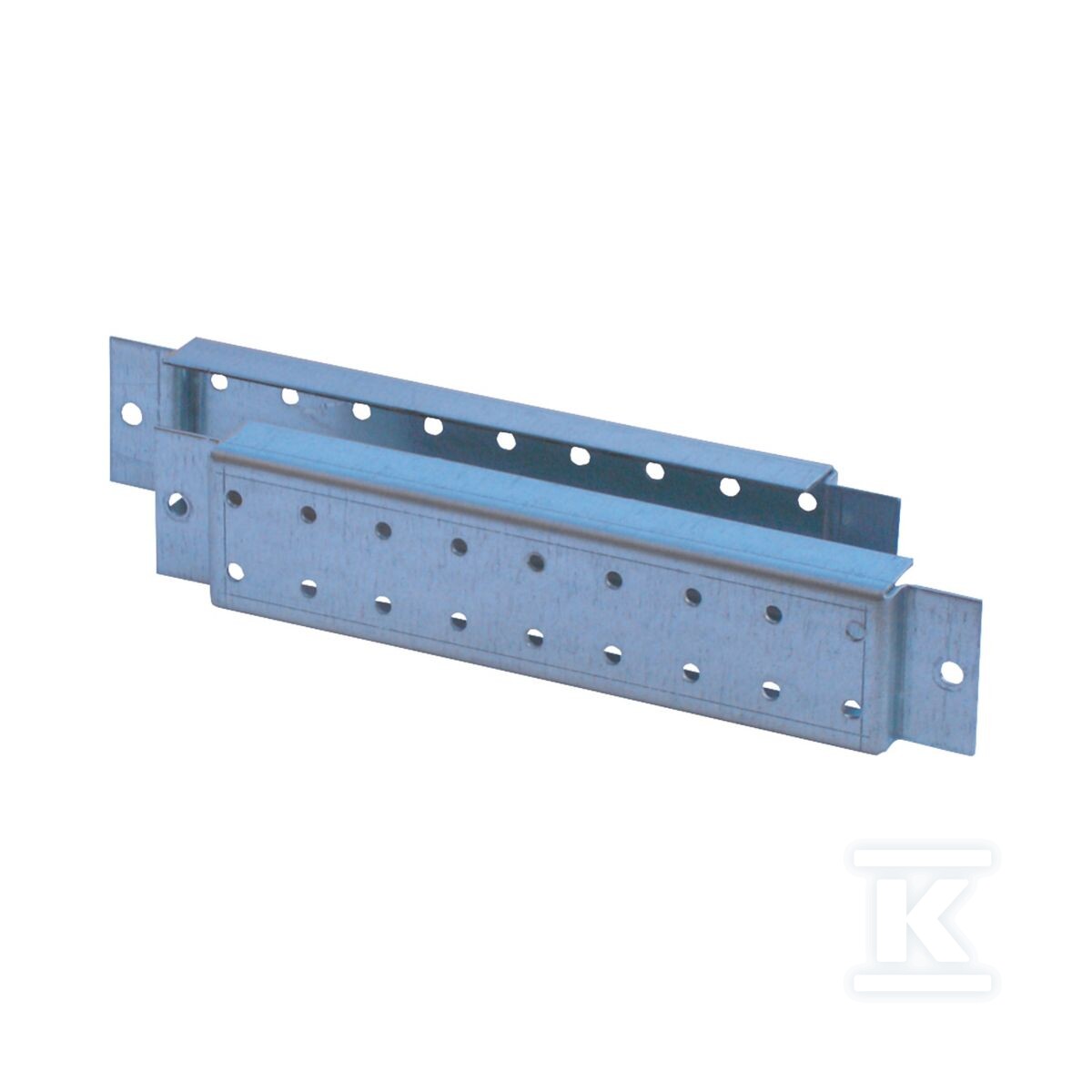

Профіль виготовлений із оцинкованої сталі, довжиною 266 мм та висотою 25 мм, призначений для кріплення пристроїв масою до 30 кг. Використання гвинтового системи кріплення забезпечує стабільне та надійне закріплення елементів всередині шафи – без необхідності використання додаткових кронштейнів або кутників.

Це не суцільний профіль, що означає, що він не слугує основою для розширюваних монтажних систем. Його функція є точною: забезпечити точку кріплення для одиниць, які потребують постійного вертикального навантаження – наприклад, реле, трансформаторів або модулів керування.

Оцинкування поверхні забезпечує стійкість до корозії в промислових умовах і водночас не потребує додаткової обробки перед монтажем. Довжина 266 мм підібрана під стандартні відступи між елементами в шкафах типу Eaton – ідеально підходить для систем, зібраних з інших елементів серії XVTL.

Монтаж здійснюється безпосередньо на бічній або задній стінці шафи за допомогою гвинтів M4 або M5 (не входять до комплекту). Висота профілю (25 мм) дозволяє вільно прокладати кабелі під ним – не заважає потоку проводів і не ускладнює доступ до затискачів.

У порівнянні з довшими версіями (наприклад, 400 мм або 800 мм), ця модель призначена для місць із обмеженим простором – наприклад, біля країв шафи, над або під модулями меншої ширини. Не підходить для розподілених навантажень або для монтажу на вертикальних стінах.

Сумісний з іншими елементами системи XVTL від Eaton – як з вертикальними профілями (VP6, VP10 тощо), так і з іншими горизонтальними (HP-4, HP/L-6). Не потребує спеціальних інструментів або адаптації.
