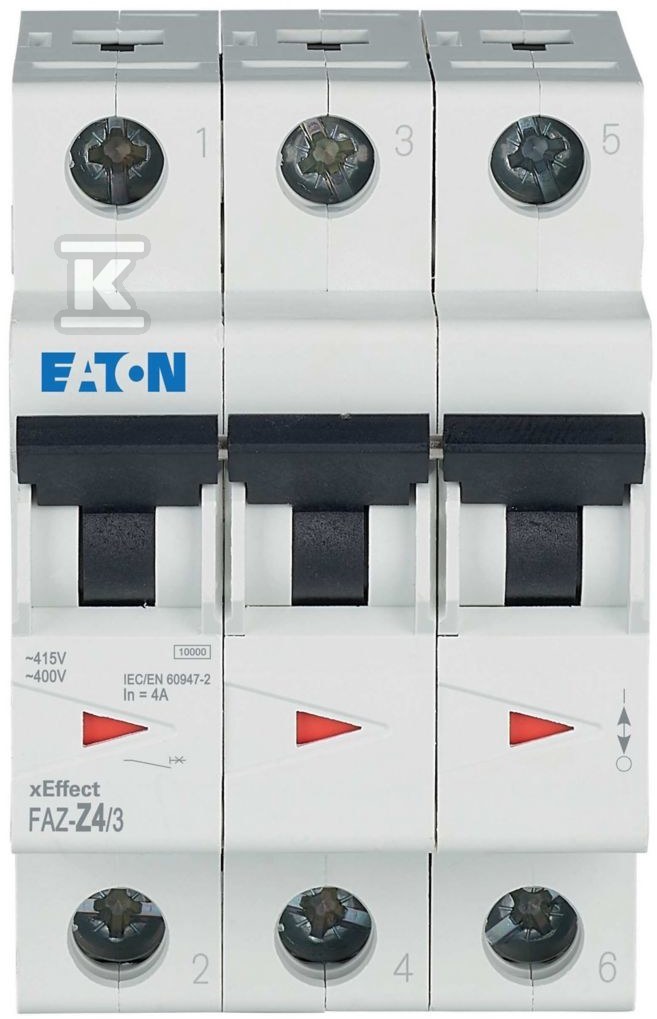

Вимикач надструмів серії 10 кА, 3-полюсний FAZ-Z4/3 278923

Захист ланцюгів із низькими струмами пуску

Цей пристрій є триполюсним автоматичним вимикачем серії FAZ, розробленим для точного захисту електричних установок від перевантажень та коротких замикань. Його ключовою особливістю є характеристика спрацювання типу Z, що робить його ідеальним вибором у місцях, де використовуються пристрої з дуже низькими струмами пуску, такі як трансформатори, датчики або електронні схеми. Завдяки цьому вимикач реагує навіть на незначні стрибки струму, які у випадку стандартних характеристик (наприклад, B або C) могли б бути проігноровані або спричинити непотрібне відключення.

Варто звернути увагу на високу комутаційну здатність пристрою. Вимикач гарантує 10 кА комутаційної здатності при короткому замиканні (Icu) відповідно до стандарту IEC 60947-2 як при напрузі 230 В, так і 400 В. Це означає, що у разі серйозного короткого замикання в установці апарат здатний безпечно відключити ланцюг без ризику зварювання контактів або пошкодження конструкції. Це важливо в сучасних розподільчих щитах, де короткі ланцюги можуть генерувати великі струми короткого замикання.

Гнучкість монтажу та застосування

Конструкція пристрою розроблена так, щоб полегшити роботу монтажника та забезпечити безпеку кінцевого користувача. Вимикач має ширину 3 модулі (глибина вбудовування 70,5 мм), що дозволяє монтувати його в стандартних розподільчих шафах на DIN-рейці. Ключовою перевагою є можливість підключення живлення як з верхнього, так і з нижнього боку, а також шинування з обох боків – це надає велику свободу при прокладанні кабелів у тісних розподільчих щитах.

Клеми пристосовані до проводів перерізом від 1 до 25 мм² (як одножильних, так і багатожильних), що усуває необхідність використання додаткових наконечників для менших перерізів кабелів. Степінь захисту IP20 забезпечує безпеку від дотику до рухомих частин сторонніми особами, а клас обмеження енергії 3 вказує на високу ефективність у обмеженні наслідків коротких замикань до досягнення ними піку.

Застосування та умови експлуатації

Завдяки характеристиці Z та номінальній напрузі 400 В (AC), пристрій найкраще підходить для захисту ланцюгів керування та сигналізації, установок із чутливою промисловою або медичною електронікою, а також світлових систем LED з низьким споживанням потужності. У випадку ланцюгів живлення керуючих трансформаторів точність роботи є ключовою для стабільності всієї системи.

Пристрій пристосований до роботи в широкому діапазоні температур навколишнього середовища: від -25 °C до +75 °C, що дозволяє монтувати його не лише в опалюваних офісних або житлових приміщеннях, а й у виробничих цехах або зовнішніх розподільчих коробках (за умови дотримання відповідного ступеня захисту корпусу). Імпульсна витривала напруга на рівні 4 кВ та категорія перенапруги 3 забезпечують додаткову стійкість до перешкод, що походять з атмосфери або електромережі.

Варто пам'ятати, що попри високу стійкість до умов навколишнього середовища (ступінь забруднення 2), пристрій не має виконання вибухозахищеного типу і не повинен монтуватися в зонах, де існує загроза вибуху газів або пилу, без додаткового захисту корпусу. Завдяки можливостям розширення за допомогою додаткового обладнання, цю систему можна легко адаптувати до специфічних вимог моніторингу установки шляхом додавання допоміжних або аварійних контактів.
