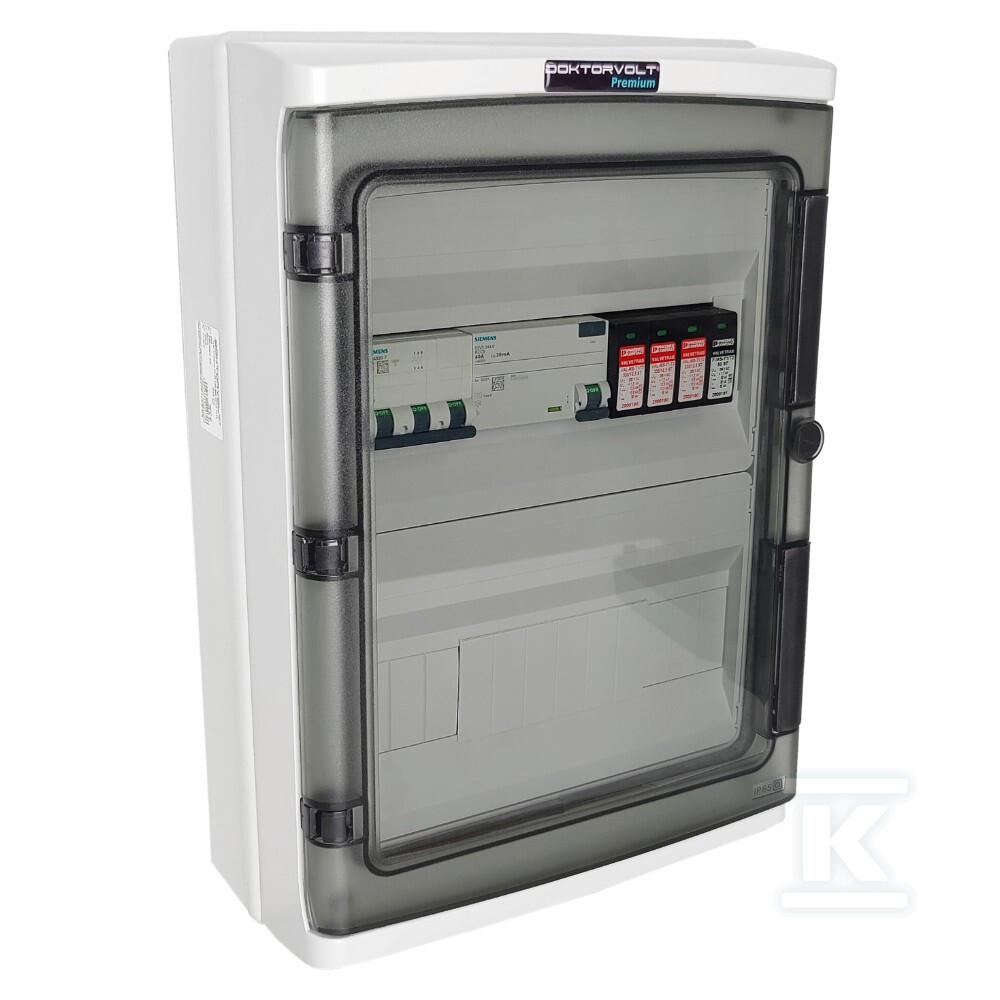

Розподільчий щит для зарядки SIEMENS C20A 40A 30mA T1/T2 EV 0706 DV-0706-EV

Повний захист зарядної станції в одному корпусі

Коли wallbox знаходиться на відстані понад 10 метрів від головного розподільчого щита, інсталяція потребує додаткового захисту від перенапруги — і саме тут допомагає цей підрозподільчий щит. Він був спроектований для захисту одного зарядного пристрою потужністю до 11 kW, який вже має вбудований моніторинг постійного струму.

Всередині корпусу ви знайдете всі необхідні компоненти в одному пристрої:

• ПЗВ — 40A, тип A, чотириполюсний, з дифференциальним струмом 30 mA. Захищає від ураження електричним струмом і виявляє витоки струму.
• Автоматичний вимикач — C20A, триполюсний, із здатністю витримувати струм короткого замикання 10 kA. Захищає проводи від перевантаження та короткого замикання.
• Обмежувач перенапруги — тип 1+2, що означає захист як від прямих ударів блискавки (Тип 1), так і від індукованих перенапруг (Тип 2). Рівень захисту нижче 1,2 kV.

Усе обладнане заводським кабелюванням проводами 6 mm² (PE захищений жилою 16 mm²), а вхідні та вихідні клеми підтримують переріз до 16 mm². Дві кабельні вводи PG-21 дозволяють вводити силові та вихідні кабелі без додаткового свердління.

Корпус, стійкий до атмосферних впливів

Корпус виготовлений з технополімеру — матеріалу, стійкого до ударів та корозії — з дверцятами з полікарбонату. Ступінь захисту IP65 означає повну герметичність від пилу та захист від струменя води з будь-якого напрямку. Матеріал також стійкий до УФ-випромінювання, тому корпус не тріскається і не вицвітає під впливом сонця.

Колір сірий RAL 7035 підходить для більшості електричних інсталяцій. Розміри 290 × 420 × 133 mm дозволяють монтувати його навіть у тісних просторах — наприклад, у гаражі на стіні поруч із wallbox.

Діапазон робочих температур від -25°C до +60°C робить розподільчий щит придатним як для внутрішніх приміщень, так і для частково захищених місць встановлення на вулиці.

Сертифікована якість та відповідність стандартам

Виробник використовує висококласні електричні компоненти, що у поєднанні з багаторічним досвідом у галузі забезпечує надійність усього комплекту. Виробництво ведеться за системою якості ISO 9001:2015, сертифікованою TÜV SÜD.

Сам розподільчий щит відповідає вимогам стандарту IEC 61439, що підтверджує відповідність конструкції щита правилам електричної безпеки. Маркування CE підтверджує допуск до обігу на європейському ринку.

Пристрій готовий до підключення — заводське кабелювання було протестоване перед відправкою. Інсталятор економить час на збиранні окремих компонентів та їх подальшому монтажі в щиті.
