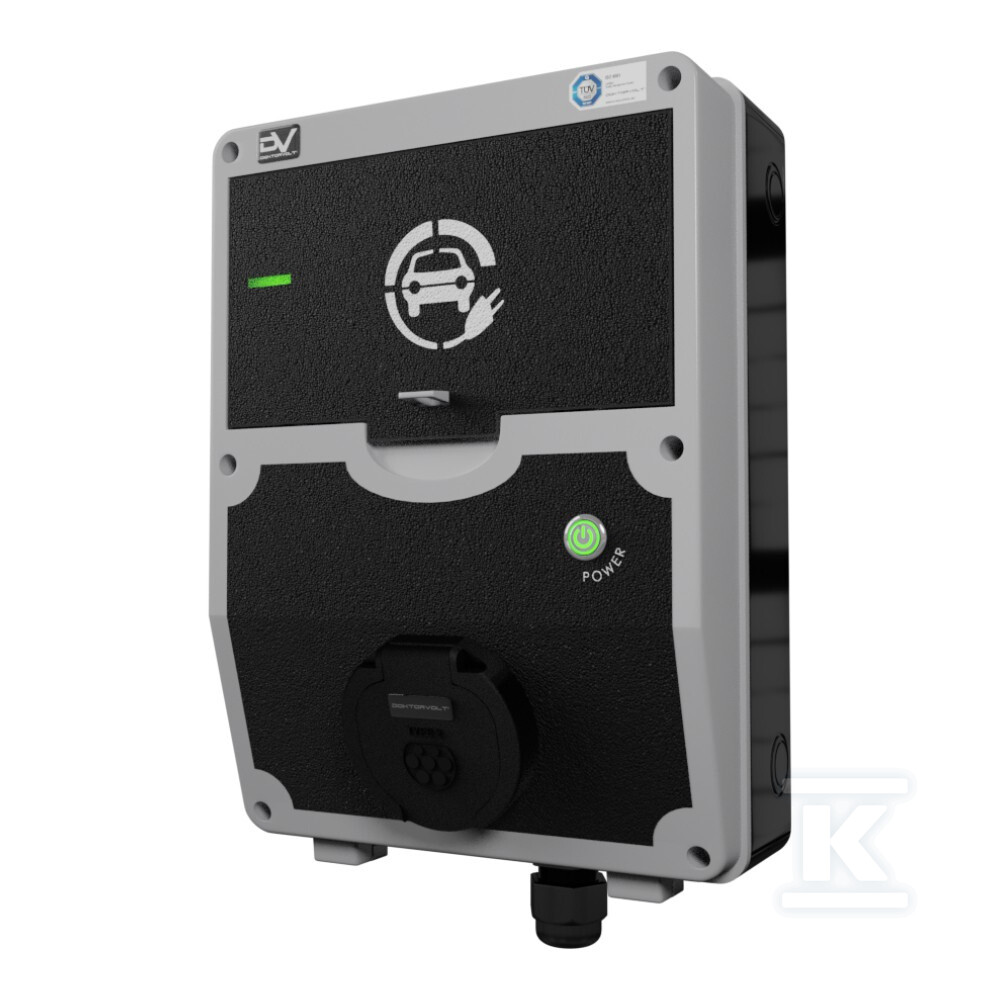

Настінна зарядная станція WALLBOX BASIC DOKTOROLT® 9109 DV-9109-EV

Гнучкість потужності та універсальне гніздо Типу 2

Станція WALLBOX BASIC дозволяє заряджати автомобілі змінним струмом (AC) з потужністю, що регулюється в діапазоні від 3,7 до навіть 22 kW. На контролері можна встановити струм заряджання на одне з п'яти значень — 10A, 16A, 20A, 25A або 32A, — що дозволяє адаптувати темп заряджання до поточних потреб електричної мережі будівлі або переваг користувача. Менше значення краще підходить при обмеженій підключеній потужності; вище — максимізує швидкість поповнення енергії.

Гніздо Типу 2, що відповідає стандарту IEC 62196-2, є наразі найпопулярнішим стандартом у Європі. Воно підходить для більшості доступних на ринку електромобілів та гібридів plug-in — Audi, BMW, Mercedes, Porsche, Volkswagen, Volvo, Tesla (з адаптером) чи Chevrolet. Відсутність механічного блокування гнізда спрощує експлуатацію.

Робота пристрою відбувається при номінальному струмі 32A та напрузі 400V AC, а весь процес реалізується в режимі Mode-3 — тобто найбезпечнішому методі зв'язку між станцією та автомобілем протягом усього циклу заряджання.

Зв'язок з автомобілем та сигналізація робочих станів

Інтелектуальний контролер керує всім процесом — підтримує постійний зв'язок з електронікою автомобіля через сигнали Pilot та CP. Завдяки цьому станція автоматично виявляє підключення автомобіля і розпочинає заряджання лише після підтвердження готовності авто. Коли контролер виявляє стан помилки (наприклад, неправильні параметри мережі або несправність в автомобілі), він негайно перериває процес.

Триступенева світлодіодна сигналізація інформує про поточний стан пристрою:

• синє світло — станція готова до заряджання,
• зелене світло — триває активний процес заряджання,
• червоне світло — виявлено помилку, що потребує втручання.

Кнопка START/STOP виконує функцію підсвіченого головного вимикача — дозволяє вручну розпочати або перервати сесію заряджання.

Корпус, адаптований до зовнішніх умов

Станція має корпус, виготовлений з міцного пластику, стійкого до атмосферних впливів. Передня панель сіра, задня — чорна; розміри самого корпусу (без гнізд) становлять 355 × 255 × 125 mm. Ступінь захисту IP54 означає пилонепроникність та стійкість до бризок води з будь-якого напрямку — WALLBOX BASIC підходить як для монтажу в гаражі, так і зовні будівлі.

Матеріал корпусу також стійкий до УФ-випромінювання, тому багаторічна експозиція на сонці не спричиняє деградації кольору чи структури пластику. Діапазон робочих температур становить від -20°C до +50°C, що охоплює типові кліматичні умови протягом усього року.

Конструкція є стаціонарною — призначена для монтажу на стіні або іншій вертикальній поверхні за допомогою ревізійного вікна, що вміщує 12 модулів. Кабельний ввід PG22 дозволяє провести силовий кабель відповідного перерізу.

Необхідні зовнішні захисні пристрої та сертифікати

Станція WALLBOX BASIC не містить вбудованого диференційного автоматичного вимикача або автоматичного вимикача — перед підключенням необхідно встановити зовнішній диференційний автомат типу A (струм спрацювання мінімум 30 mA) та автоматичний вимикач, підібраний відповідно до встановленого струму заряджання. Підбір цих елементів має враховувати максимальний робочий струм контролера (наприклад, при налаштуванні 32A знадобиться вимикач C32).

Виробник має сертифікати, що підтверджують якість виробничих процесів (ISO 9001:2015), а також незалежну перевірку безпеки від установи TÜV SÜD. Станція відповідає вимогам директиви ЄС CE, конструктивного стандарту IEC 61439 та стандарту гнізд Типу 2 (EN 62196-2).
