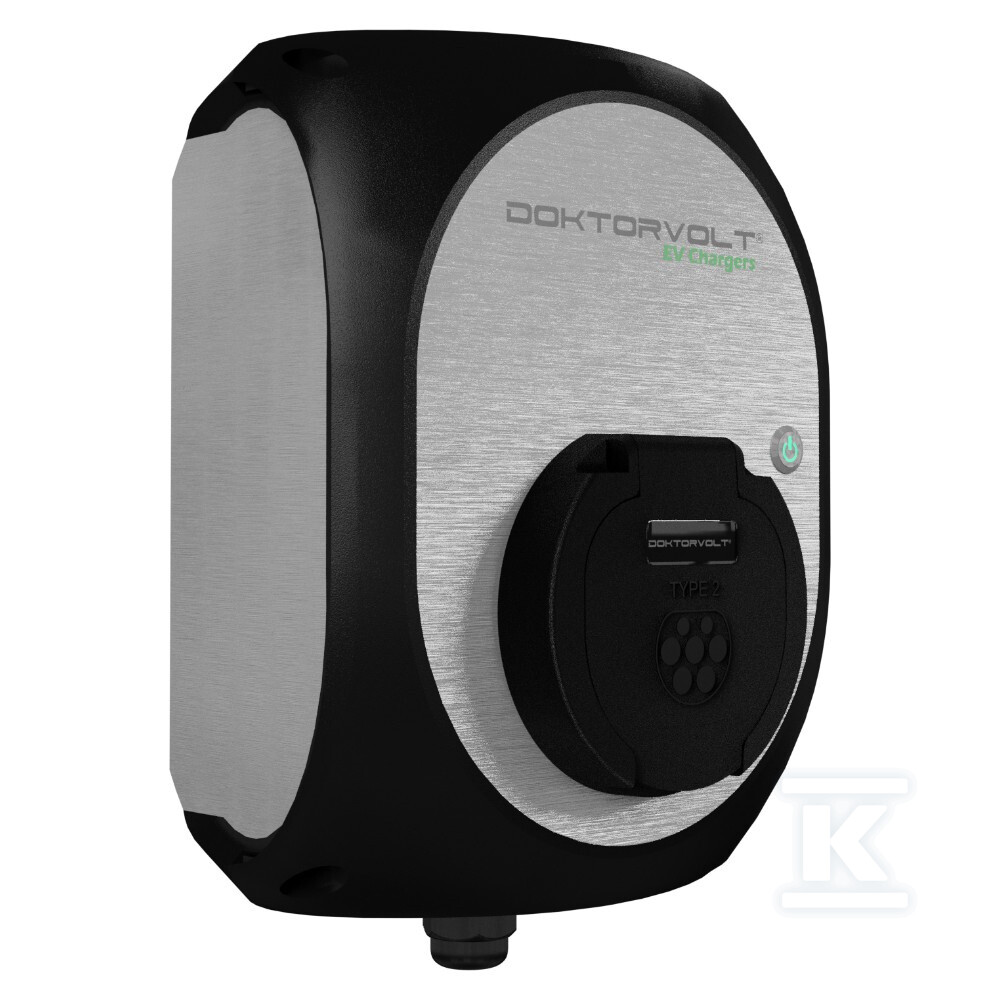

Настінна зарядная станція WALLBOX 22 kW тип 2 Doktorvolt 9574 DV-9574-EV

Інтелектуальна зарядка вдома та в офісі

Станція WALLBOX від бренду Doktorvolt — це компактний пристрій для заряджання електромобілів та гібридів plug-in, розроблений для встановлення на стіні будівлі, стовпі або іншому опорному елементі. На відміну від портативних зарядних пристроїв, ця модель монтується стаціонарно — завдяки чому не потрібно щоразу розкладати обладнання або шукати розетку. Достатньо підключити кабель до гнізда Типу 2 і розпочати процес однією кнопкою.

Корпус розмірами 255 × 205 × 112 mm виготовлений з високоякісного пластику, стійкого до UV-випромінювання. Ступінь захисту IP54 дозволяє монтувати пристрій як у закритому гаражі, так і зовні — під навісом або на фасаді будівлі. Сіро-чорна кольорова гама добре поєднується з сучасним дизайном присадибних територій.

Обладнання, керування та робочі параметри

Пристрій оснащений гніздом Типу 2 (32A, 5-pin), що відповідає стандарту IEC 62196-2 — це актуальний європейський стандарт, який підходить для більшості автомобілів, доступних на ринку. Гніздо не має механічного блокування, що означає, що кабель можна вільно вставляти та виймати.

За комунікацію з автомобілем відповідає інтелектуальний контролер зарядки. У той час як стандартні розетки просто подають струм, WALLBOX активно контролює весь процес — моніторить параметри зарядки, перевіряє готовність автомобіля до прийому енергії та автоматично перериває зарядку у разі виявлення помилки.

На передній панелі розташована підсвічена кнопка START/STOP із інтегрованим світлодіодом, що сигналізує про поточний робочий стан пристрою.

Максимальна потужність становить 22 kW, проте пристрій є гнучким — він також підтримує нижчу потужність (від 3,7 kW), адаптуючись до можливостей електричної мережі та параметрів самого автомобіля. Номінальний струм навантаження становить 32A при напрузі 400V AC. Станція працює в режимі Mode-3, який визначає нормативну комунікацію між точкою зарядки та автомобілем — забезпечує контроль витоку постійного струму (модуль RCM) та безперервний обмін даними протягом усього процесу.

Вбудовані захисні системи

Виробник встановив всередині корпусу два ключові захисні елементи:

• RCCB (RCD) типу A — захищає користувача від ураження електричним струмом у разі пошкодження ізоляції,
• Модуль RCM — виявляє витік постійного струму (DC leakage), який міг би порушити роботу традиційного диференційного автоматичного вимикача у розподільчому пристрої.

Це особливо важливо для людей, які не впевнені у стані електричної мережі будівлі. Вбудовані засоби захисту знижують ризик хибного спрацювання головного RCD та усувають необхідність монтажу додаткових захисних елементів безпосередньо біля станції.

Умови роботи, сертифікати та застосування

Діапазон робочих температур становить від −5°C до +40°C згідно з деякими джерелами виробника (інші ресурси вказують від −20°C до +50°C — різниця може бути зумовлена різними версіями hardware). Незалежно від того, яку специфікацію приймати, станція підходить для використання цілий рік у кліматі регіону.

Виробник рекомендує уникати монтажу в місцях, що піддаються інтенсивному сонячному освітленню протягом тривалого часу — не через UV-випромінювання (корпус стійкий), а через перегрів внутрішньої електроніки. Оптимальне місце — гараж, навіс з північного боку або стіна будівлі, частково захищена від сонця.

Пристрій має сертифікати, що підтверджують відповідність європейським стандартам безпеки:

• TÜV SÜD — незалежна сертифікація німецької Технічної страхової спілки,

• CE — дозвіл на обіг на території Європейського Союзу,

• IEC 61439 — стандарт щодо розподільчих пристроїв та пристроїв керування,

• EN 62196-2 — стандарт, що визначає розміри та параметри гнізд Типу 2,

• ISO 9001:2015 — система управління якістю виробника.

Станція WALLBOX чудово підходить як для приватних будинків (власникам EV, які шукають зручне місце для нічної зарядки), так і для комерційних об'єктів: офісів та бізнес-парків, готелів, торгових центрів, державних установ та охоронних паркінгів. Монтаж є стаціонарним — пристрій кріпиться до стіни або стовпа за допомогою стандартних монтажних аксесуарів (кабельний ввода PG21 дозволяє підведення силового кабелю).
