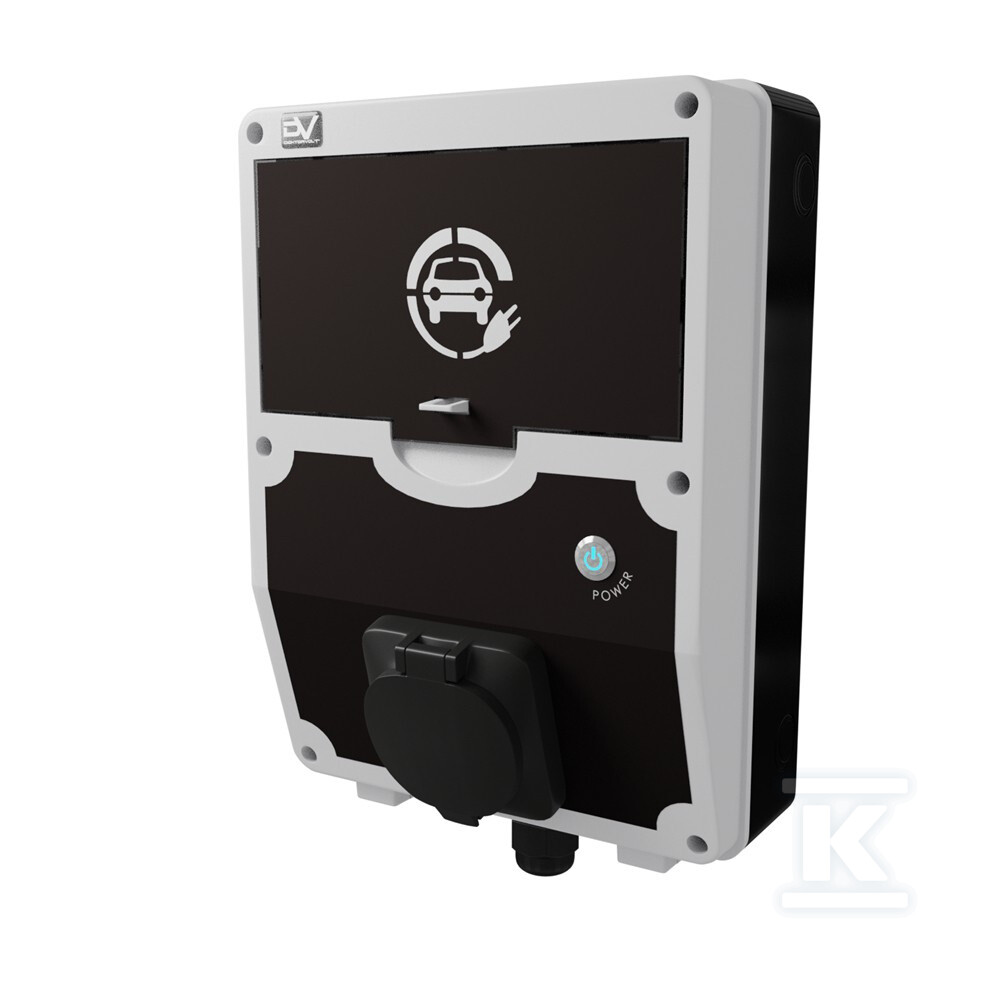

Настінна зарядная станція WALLBOX 22 kW тип 2 Doktorvolt 8690 DV-8690-EV

Безпечне заряджання електромобілів у домашніх та напівпрофесійних умовах

Зарядна станція WALLBOX від бренду Doktorvolt — це компактний пристрій, призначений для живлення змінним струмом (AC) електромобілів та гібридів plug-in, оснащених роз'ємом Типу 2. Пристрій працює в режимі Mode-3, що означає повну комунікацію між станцією та автомобілем — автомобіль споживає саме стільки енергії, скільки здатний прийняти в даний момент.

Потужність заряджання регулюється автоматично в діапазоні від 3,7 до 22 kW, що дозволяє гнучко підлаштовуватися під доступну підключену потужність будівлі та поточний стан батареї. При трифазній інсталяції (400 V) та номінальному навантаженні 32 A станція досягає повної пікової потужності — типовий акумулятор ємністю 60-80 kWh можна зарядити від 20% до 80% протягом приблизно 2-3 годин, залежно від моделі автомобіля.

Роз'єм Типу 2, що відповідає вимогам стандарту IEC 62196-2, забезпечує сумісність із більшістю європейських та азійських марок електромобілів — від Volkswagen та BMW, через Mercedes та Audi, до Tesla (з адаптером або заводським портом Типу 2). Корпус не має механічного блокування роз'єму, що полегшує щоденне підключення та від'єднання кабелю.

За комунікацію з автомобілем відповідає вбудований контролер заряджання — чип, що керує обміном даними між станцією та автомобілем. У разі виявлення аномалій (перегрів, коротке замикання, помилка комунікації) контролер автоматично перериває процес заряджання, захищаючи як електричну мережу будівлі, так і привод автомобіля.

Користувач керує пристроєм за допомогою кнопки START/STOP з підсвічуваним світлодіодом. Індикатор сигналізує про поточний стан роботи — режим готовності, активне заряджання або помилка — за допомогою пульсуючих імпульсів. Завдяки цьому статус пристрою чітко видно навіть з кількох метрів, наприклад, з вікна будинку.

Станція оснащена повним набором захисту від перевантаження струмом та диференційного струму: автоматичний вимикач C32A захищає інсталяцію від наслідків перевантаження або короткого замикання в ланцюзі живлення станції, тоді як RCD типу A + модуль RCM виявляє витоки диференційного струму та негайно відключає живлення у разі загрози ураження електричним струмом або пожежі. Модуль RCM (Residual Current Monitor) моніторить цілісність ізоляції в режимі реального часу під час заряджання — це додатковий рівень захисту, що вимагається стандартами для пристроїв Mode-3.

Міцний корпус, адаптований до зовнішніх умов

Корпус виготовлений з ударостійкого пластику, стійкого до УФ-випромінювання — він не тріскається і не вицвітає під впливом багаторічної експозиції на сонце. Передня панель має сірий колір, задня — чорний; таке поєднання дозволяє непомітно вписати пристрій в фасад будівлі або гнучко підібрати кольористику під час монтажу.

Ступінь захисту IP54 означає повну герметичність корпусу від пилу та захист від бризок води, що падають під будь-яким кутом — станція чудово підходить для монтажу на стіні гаража, навесу (carport) або фасаді будівлі без необхідності створення додаткового захисного екрана.

Розміри корпусу без роз'ємів становлять 355 × 255 × 125 mm, що робить його одним із найменших на ринку в категорії wallbox 22 kW — він поміститься навіть у невеликих просторах біля бічної стіни гаража або в кутку підвалу. Ревізійне вікно, що вміщує 12 модулів, забезпечує вільний доступ до модульної апаратури під час можливого сервісного обслуговування або розширення внутрішньої електричної інсталяції самого пристрою.

Для підключення силового кабелю з боку розподільного щита використовується сальник PG21, проте англомовні джерела також згадують сальник PG16 — різниця може бути зумовлена різними виробничими партіями або опціями конфігурації.

Пристрій стабільно працює в температурному діапазоні від −20 °C до +50 °C, тому впорається як під час морозної зими, так і в спекотне літо. Констр
