Мобільна зарядна станція WALLBOX, кабель 5 м тип 2, 11 kW Doktorvolt 1390 DV-1390-SET

Мобільна зарядная станція з кабелем Type 2 у комплекті

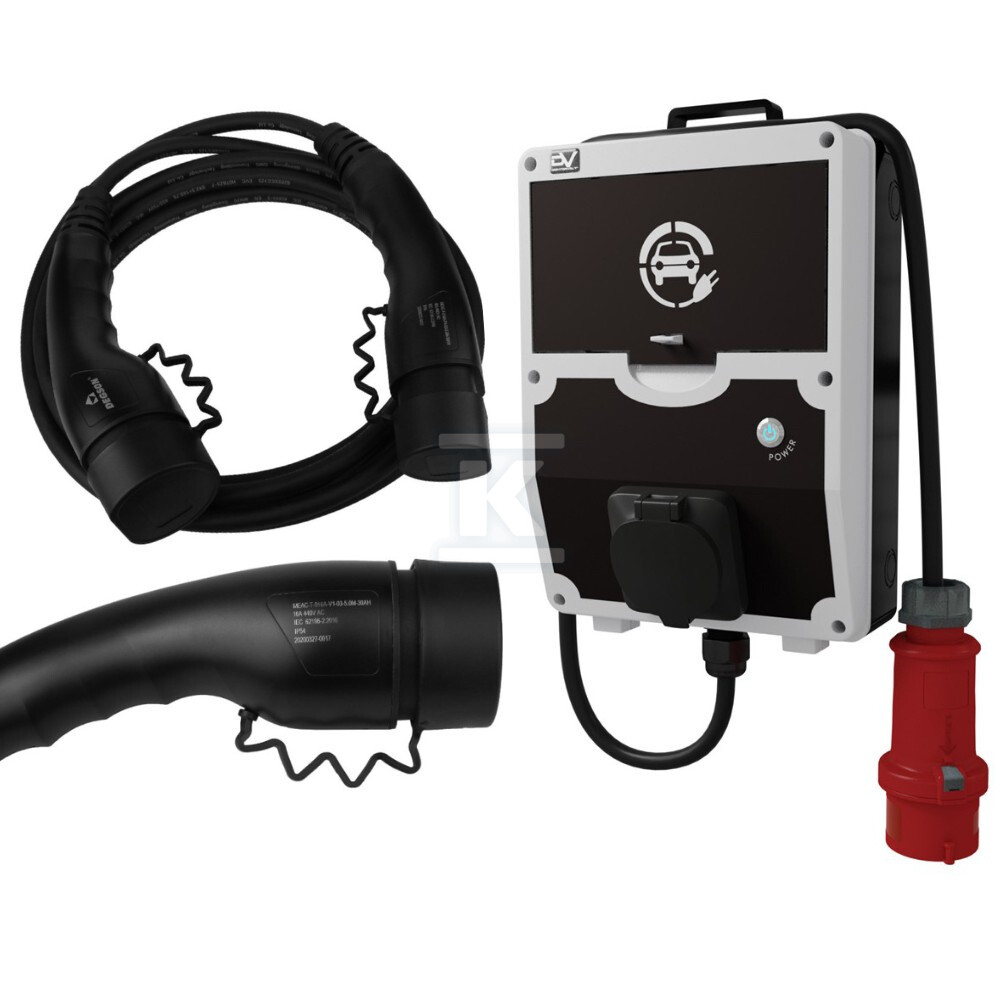

Комплект, що складається з портативного wallbox Doktorvolt та зарядного кабелю довжиною 5 метрів, є комплексним рішенням для заряджання електромобілів змінним струмом (AC). Пристрій підтримує потужність від 3,7 до 11 kW, що дозволяє ефективно поповнювати енергію в автомобілях, оснащених роз'ємом Type 2 — як з однофазною, так і з трифазною системою заряджання.

Конструкція та елементи комплекту

Wallbox розміщений у корпусі з пластику, стійкого до УФ-випромінювання (колір: сірий перед / чорний зад), пристосованого для зовнішнього використання. Всередині знаходиться ревізійне вікно на 12 модулів та ергономічна ручка, що полегшує перенесення пристрою між локаціями. Також у комплект входить роз'єм Type 2 без блокування та вилка CEE 16A з кабелем довжиною близько 1 метра, що дозволяє підключення до трифазної мережі.

Доданий зарядний кабель відповідає стандартам IEC 62893-3 та EN 50620. Його контакти виготовлені зі срібленого мідного сплаву в гумовій ізоляції — таке поєднання забезпечує низький опір контакту та довговічність з'єднань навіть при частому використанні. Кабель витримує понад 10 000 циклів підключення та відключення, витримує навантаження на стискання до 2 тонн та падіння з висоти 1 метра. Максимальна сила натягу не перевищує 100 N.

Інтелектуальне керування та безпека

За комунікацію між станцією та автомобілем відповідає інтелектуальний контролер заряджання, що підтримує режим Mode-3. Він автоматично перериває процес заряджання у разі виявлення помилки. Користувач може вручну контролювати процес за допомогою кнопки START/STOP з LED-індикацією — пульсуючі імпульси інформують про поточний робочий стан пристрою.

Захисні засоби, вбудовані у wallbox, включають:

• автоматичний вимикач C16A — захищає від перевантаження,
• RCD типу A + модуль RCM — виявляє витік струму та реагує на помилки з боку автомобіля.

Вся система працює в температурному діапазоні від -20 °C до +50 °C, а корпус забезпечує ступінь захисту IP44. Кабель, натомість, має вищий ступінь герметичності — IP54.

Експлуатаційні параметри та норми

Трифазна конфігурація контактів (L1, L2, L3, N, PE) дозволяє повноцінно використовувати потужність при номінальній напрузі мережі 400 V. Потужність заряджання на рівні 11 kW досягається при струмі 16 A — її фактичне значення залежить від напруги в мережі під навантаженням.

Пристрій сертифікований TÜV SÜD, відповідає стандартам CE, IEC 61439, EN 62196-2 та системі управління якістю ISO 9001:2015. Кабель додатково відповідає вимогам директиви RoHS та має сертифікати EAC і відповідність IEC 62196.1/.2:2014.
