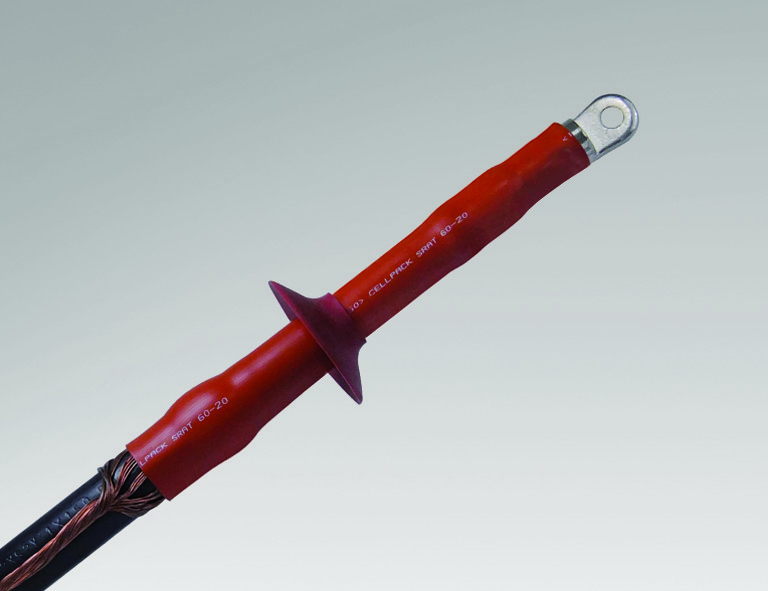

Внутрішня термоусадна муфта CHE-I 24kV 240-500 194043

Внутрішня термоусадна муфта для одножильних кабелів середньої напруги

Внутрішня термоусадна муфта CHE-I 24kV призначена для термінації одножильних кабелів з екструдованою ізоляцією в інсталяціях середньої напруги. Продукт належить до серії MUFY I GŁOWICE TERMOKURCZLIWE SN компанії CELLPACK, яка спеціалізується на кабельному обладнанні.

Конструкція муфти була оптимізована для роботи з широким діапазоном номінальних перерізів від 240 mm² до 500 mm², що робить її універсальним рішенням для більшості промислових та енергетичних застосувань. Завдяки використанню термоусадної ізоляції, стійкої до токів течі, продукт гарантує відмінну герметичність та стійкість до явищ часткових розрядів протягом усього терміну експлуатації.

Конструкція та високоякісні матеріали

Муфта CHE-I використовує комбінацію накладних та термоусаденних компонентів, що забезпечує швидкий, легкий та безпечний монтаж. Ключовим конструктивним елементом є силіконові елементи керування електричним полем на кінцях екранів, які ефективно усувають концентрацію електричного поля та запобігають виникненню часткових розрядів.

Термоусадна ізоляція, використана в конструкції, характеризується високою стійкістю до токів течі та атмосферних впливів. Термоусадна трубка після усадки забезпечує постійний радіальний притиск та повне усунення повітряних порожнин, що є критично важливим для збереження ізоляційних параметрів протягом десятиліть експлуатації.

Сумісність та універсальність застосування

Продукт розроблений для роботи з кабелями типу X(R)(U)H(A)KXS та YH(A)KXS, що мають різні види екранів на ізоляції — графітовані, екструдовані або знімальні. Муфта також чудово взаємодіє з кабелями, що мають зворотну жилу, виготовлену з мідних дротів або стрічок.

Комплект містить усі необхідні компоненти для професійного монтажу: силіконові елементи керування електричним полем, герметизуючий мастик, термоусадні трубки, стійкі до токів течі та атмосферних впливів, а також силіконові ковпаки. Додатково додається детальна інструкція з монтажу, що охоплює всі технічні аспекти інсталяції.

Відповідність європейським стандартам

Муфти серії CHE-I проектуються та тестуються відповідно до суворих вимог стандарту CENELEC HD 629.1, який визначає технічні параметри для кабельного обладнання на номінальну напругу від 3,6/6(7,2) kV до 20,8/36(42) kV. Відповідність цим стандартам підтверджується успішним проходженням тестів на циклічні навантаження, випробування на напругу та герметичність.

Продукт відповідає вимогам для систем з максимальною напругою Um = 24kV (U0/U = 12/20(24) kV), що забезпечує безпечну роботу в типових застосуваннях середньої напруги, що зустрічаються в енергетичній та промисловій галузях.

Монтаж та експлуатація

Правильний монтаж муфти вимагає належної підготовки кабелю — видалення напівпровідних шарів відповідно до інструкції виробника та точного відновлення керування електричним полем за допомогою доданих елементів керування.

Під час усадки термоусадної трубки слід використовувати газовий пальник з м'яким жовтим полум'ям, починаючи знизу муфти та рухаючись вгору, щоб уникнути ув'язнення бульбашок повітря. Також необхідно дотримуватися мінімальних ізоляційних відстаней у повітрі після монтажу муфти в розподільчому пристрої.

Продукт характеризується необмеженим терміном зберігання без втрати технічних параметрів, що полегшує планування закупівель для великих інвестиційних проектів.
