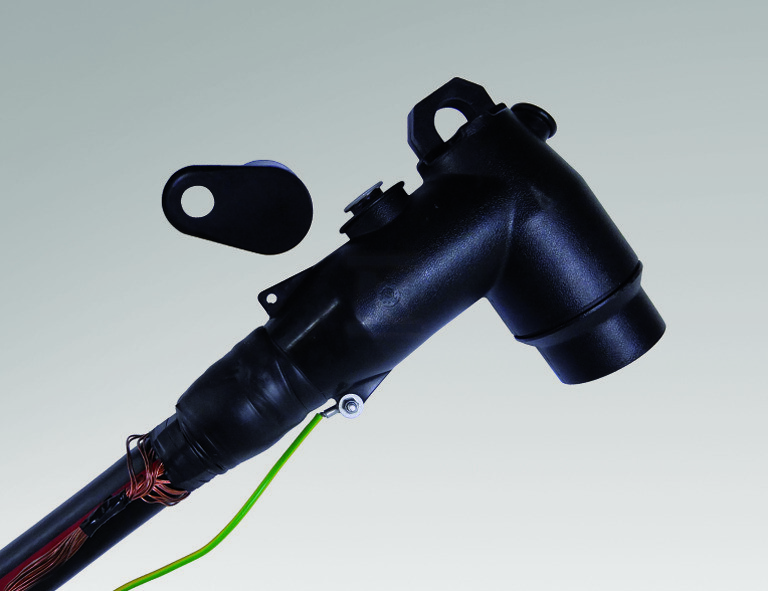

Кутова з'єднувальна головка CWS 250A 24kV 70-150/EGA 293792

Кутова кабельна муфта CWS 250A

Кутова кабельна муфта CWS 250A призначена для підключення одножильних кабелів з екструдованою ізоляцією до розподільчих пристроїв та трансформаторів при максимальній напрузі мережі 24 kV. Виріб використовує інтерфейс типу A, що відповідає стандартам EN 50180 та EN 50181.

Конструкція та матеріали

Корпус муфти, стійкий до дотику, завдяки провідному покриттю з EPDM. Екранована конструкція усуває електромагнітні завади.

Інтегрований ємнісний дільник напруги дозволяє визначити послідовність фаз без необхідності відключення живлення.

Універсальність застосування та сумісність

Пристрій підтримує перерізи жил від 70 до 150 mm² та різноманітні типи одножильних кабелів:

• Ізоляція PE (поліетилен), VPE (зшитий поліетилен), EPR (етилен-пропілен)
• Різні види екранів: графітовані, екструдовані або знімальні
• Екран з мідного дроту або стрічковий
• Мідні та алюмінієві проводи

Система гвинтових наконечників забезпечує монтаж із дотриманням широкого діапазону застосувань.

Робочі параметри та безпека

Муфта працює при номінальному струмі 250 A та номінальній напрузі U0/U (Um) = 12/20 (24) kV. Пристрій пройшов індивідуальні дослідження та випробування відповідно до стандарту CENELEC HD 629.1.

Стійкість до умов навколишнього середовища охоплює як внутрішнє, так і зовнішнє застосування.

Повний монтажний комплект

Комплект містить усі елементи, необхідні для монтажу:

• 3 екрановані корпуси муфт (на кожну фазу)
• Силіконові елементи керування електричним полем
• Заземлювальний комплект типу EGA для броньованих кабелів
• Гвинтові кабельні наконечники для основних жил
• Монтажне приладдя
• Інструкція з монтажу
