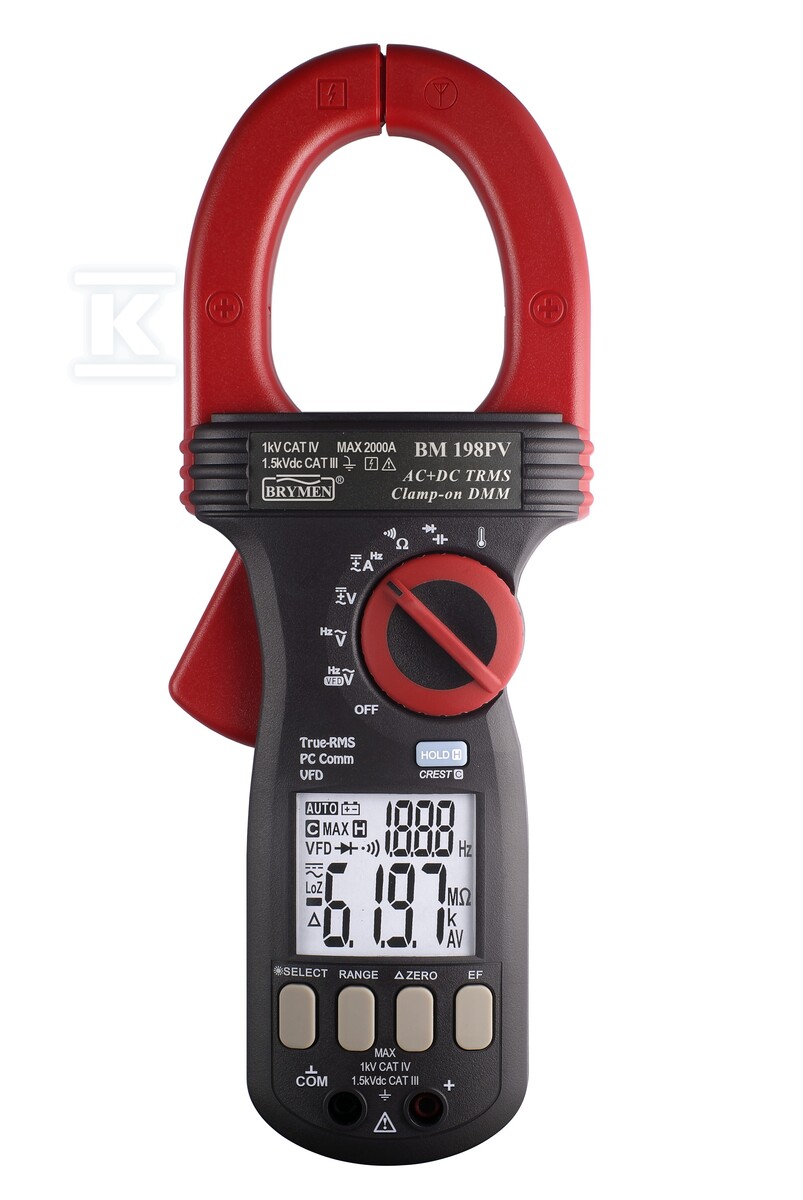

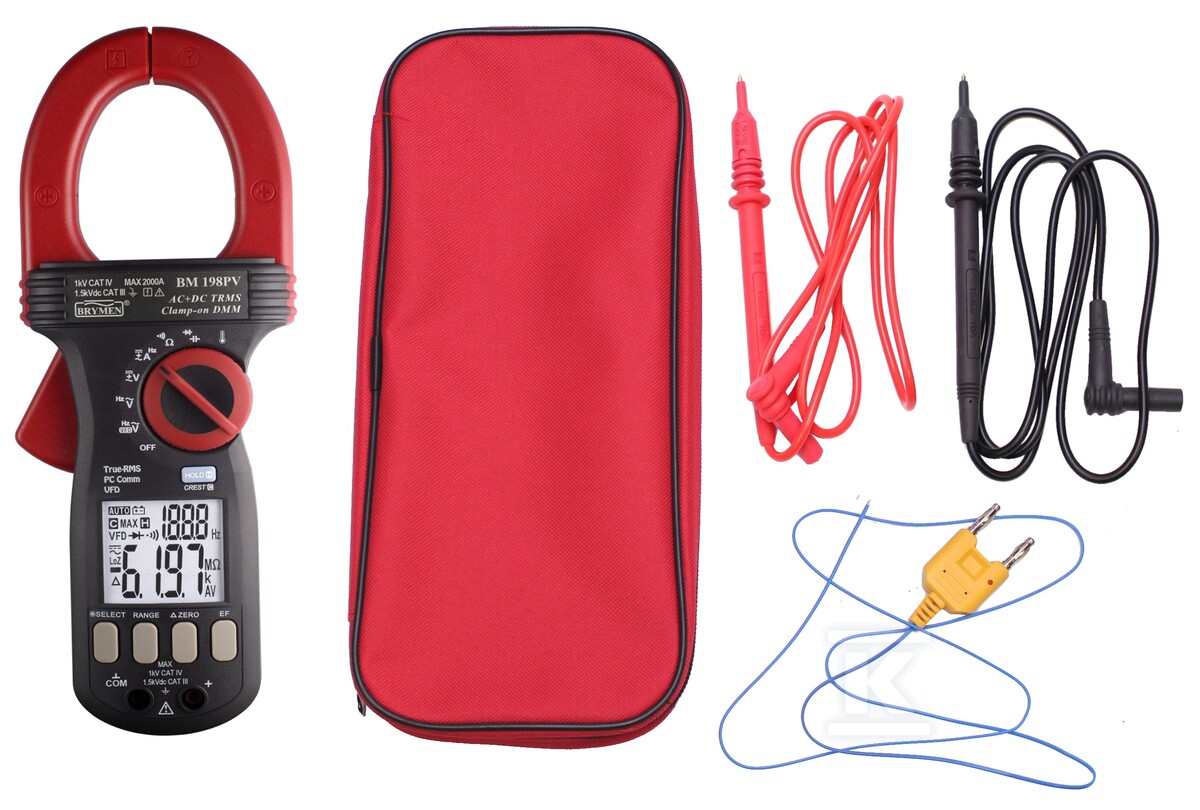

Клещовий вимірювальний прилад для PV-інсталяцій BM198PV 2000A AC/DC TRMS, 1500V DC, VFD, USB, CAT III 1500V 102233

Професійні вимірювання у фотоелектричних та промислових установках

Робота з фотоелектричними установками вимагає обладнання, яке не лише вимірює високу постійну напругу, а й справляється з великими струмами запуску та змінними умовами в ланцюгах AC/DC. Клещовий вимірювач BM198PV розроблено саме для цих специфічних викликів, пропонуючи діапазон вимірювання напруги до 1500 В DC та струму до 2000 А (AC/DC). Завдяки використанню технології True RMS пристрій забезпечує надійні показання навіть у ланцюгах зі спотвореними хвилями, що є ключовим при аналізі якості енергії в сучасних фотоелектричних системах або промислових приводах.

Великий подвійний рідкокристалічний дисплей дозволяє одночасно моніторити два параметри, а швидке зразкування (5 разів на секунду) гарантує плавність показань під час динамічних змін у установці. Клещі з відкриттям 55 мм без проблем охоплюють товсті кабелі, що використовуються в основних струмових ланцюгах. Варто звернути увагу на високий ступінь захисту від перенапруг — пристрій витримує перенапруги до 12 кВ та перевантаження до 1000 В, що значно підвищує безпеку оператора під час роботи в складних умовах навколишнього середовища.

Функції, спеціально розроблені для інженерів та сервісних техніків

Специфіка фотоелектричних установок та приводів із частотними перетворювачами (VFD) вимагає використання фільтрів нижніх частот (LPF), щоб уникнути помилок вимірювання, спричинених високочастотними шумами. Ця модель має вбудовані функції VFD-V та VFD-Hz, які дозволяють точно вимірювати напругу та частоту в таких схемах без необхідності використання додаткових аксесуарів. Крім того, режим реєстрації пікових значень (CREST-MAX) з часом реакції 5 мс є неоціненим при виявленні короткочасних струмових імпульсів, які могли б пошкодити дорожчу електроніку керування.

Пристрій пропонує широкий набір діагностичних функцій:

• Безконтактне виявлення напруги (NCV) — швидка перевірка наявності електричного поля без необхідності дотику до живих частин.
• Контактне виявлення — підтвердження наявності змінної напруги за допомогою вимірювального щупа.
• Режим MAX/MIN/AVG — аналіз трендів та середніх значень у реальному часі.
• Відносний вимірювання (Δ) — легке порівняння показань з опорним значенням.
• Тест цілісності ланцюга та діодів, що прискорює локалізацію несправностей у складних щитах керування.

Для потреб документації та подальшого аналізу даних вимірювач оснащено комунікаційним інтерфейсом USB (необхідний опціональний набір KIT BRUA-19X), що дозволяє передавати результати безпосередньо на ПК.

Безпека та стандарти як пріоритет

Робота з напругами порядку 1500 В DC вимагає безумовного дотримання норм безпеки. Цей клещовий вимірювач відповідає суворим вимогам категорії CAT III 1500 В та CAT IV 1000 В, що означає його придатність для роботи в головних розподільних щитах та на вулиці, де ризик перенапруг є найбільшим. Відповідність стандартам EN61010-1 Ed. 3.1 та 61010-2-032 Ed. 4.0 підтверджує його надійність у професійних застосуваннях.

На практиці це означає можливість безпечного виконання вимірювань постійної напруги до 1500 В та змінного та постійного струму силою до 2000 А True RMS. Пристрій також підтримує вимірювання опору до 40 МОм, ємності до 2000 мкФ та температури в діапазоні від -50°C до +1000°C. У випадку схем VFD ключовою є можливість вимірювання змінної частоти до 1999 Гц із використанням фільтра нижніх частот, що усуває перешкоди, типові для інверторів. Всі ці функції доступні завдяки інтуїтивному інтерфейсу та автоматичному вибору діапазону, що дозволяє швидко перейти від простих вимірювань цілісності до складного аналізу параметрів якості мережевої енергії без необхідності ручної зміни налаштувань користувачем.
