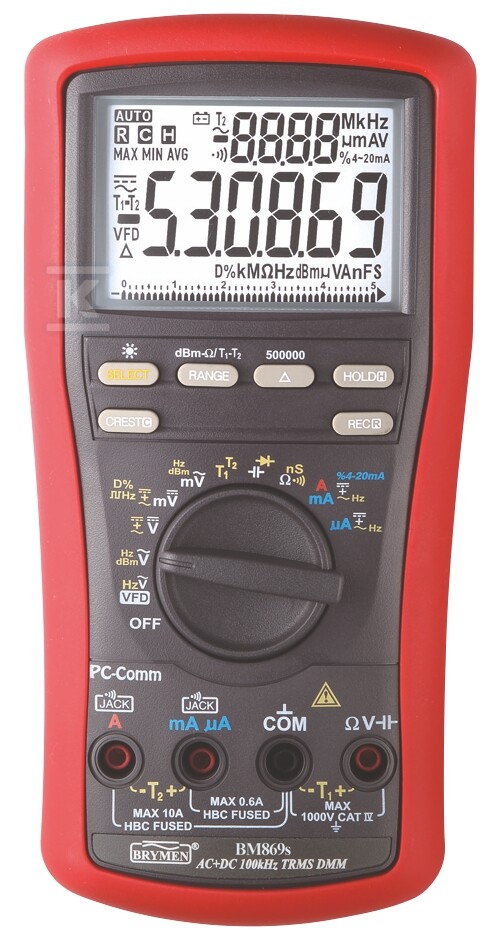

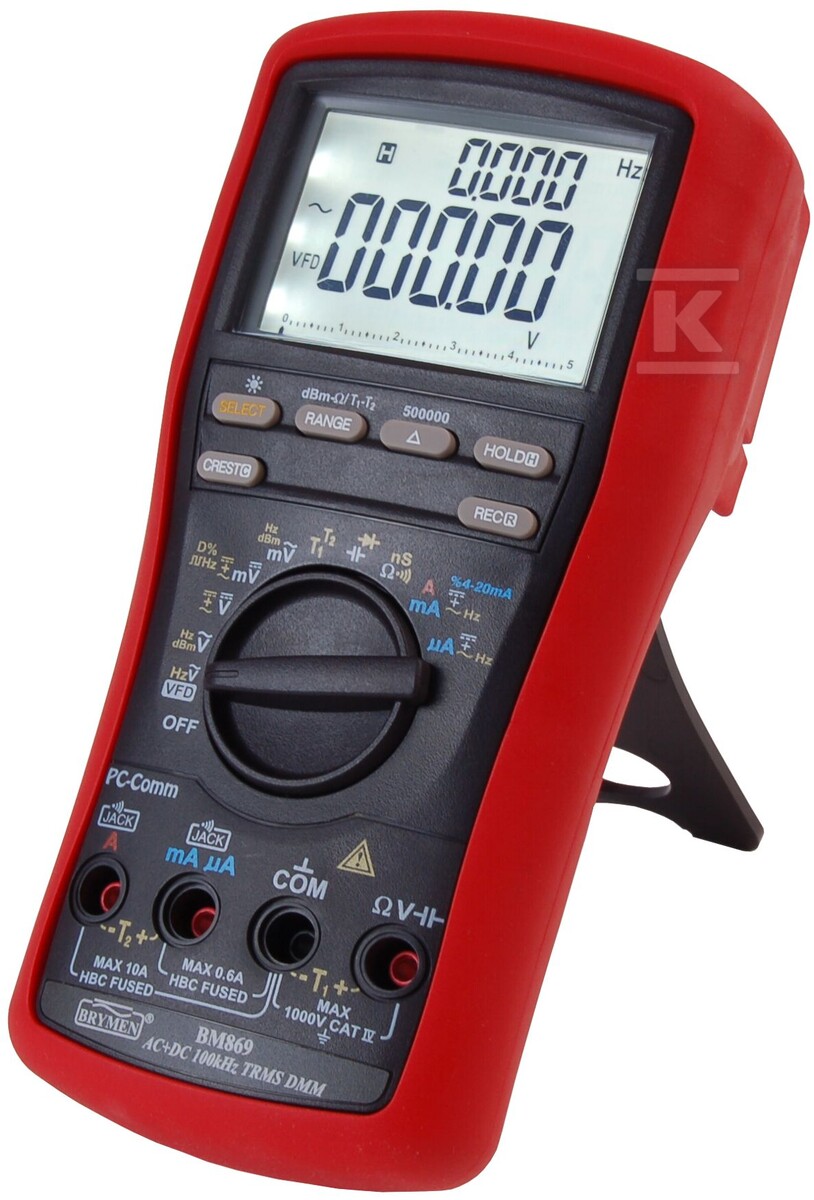

Цифровий мультиметр BM869s TRMS, VFD, %4~20mA, dBm, T1/2, USB, 102092

Застосування в промисловості та автоматизації

У середовищах, де електричні установки піддаються впливу перешкод від інверторів або потребують точної діагностики контурів керування, стандартні вимірювальні прилади часто не справляються. Мультиметр BM869s розроблено саме для таких викликів: він забезпечує вимірювання True RMS у діапазоні до 100 кГц та має спеціалізовані функції VFD для аналізу напруги та частоти на виходах інверторів (діапазон 5–440 Гц). Завдяки фільтру низьких частот (LPF) пристрій ефективно відокремлює корисний сигнал від високочастотних шумів, що є критично важливим при діагностиці приводних систем. Для техніків з автоматизації також важлива функція вимірювання струму контуру 4–20 мА у відсотках, яка дозволяє швидко перевіряти керуючі сигнали без необхідності використання додаткових конвертерів.

Безпека та надійність вимірювань

Робота з напругою до 1000 В у класі безпеки CAT IV 1000В вимагає не лише відповідних приладів, а й механізмів запобігання людським помилкам. Ця модель оснащена системою Beep-Jack™, яка акустично попереджає про спробу підключення проводів до неправильних вхідних гнізд – це проста, але ефективна перешкода проти короткого замикання та пошкодження пристрою. Високий рівень захисту від перенапруг (до 12 кВ) та стійкість до перевантажень роблять вимірювальний прилад придатним для роботи в складних умовах розподільчих щитів енергосистем або сервісних майстерень. Додатковою перевагою є можливість одночасного вимірювання температури двома каналами (T1/T2) у діапазоні від -50°C до 1000°C, що спрощує аналіз теплових різниць в електромагнітних системах.

Відображення даних та розширені аналітичні функції

Швидка реакція на зміни параметрів є необхідною для виявлення перехідних перешкод. BM869s поєднує великий подвійний рідкокристалічний дисплей (з роздільною здатністю до 500 000 цифр для DCV) з дуже швидким аналоговим бар-графом, що оновлюється 60 разів на секунду. Така конфігурація дозволяє одночасно спостерігати точне числове значення та динаміку зміни сигналу. Пристрій має режими запису пікових значень CREST-MAX (з часом захоплення імпульсу до 1 мс), а також функції MAX/MIN/AVG та вимірювання різниці Δ, що усуває необхідність ручного запису результатів під час тривалих тестів. Вбудована комунікація через USB (потрібен набір KIT BU-86x) дозволяє передавати дані безпосередньо на ПК, що прискорює формування звітів про результати вимірювань.

Діапазони вимірювань та точність

Пристрій підтримує широкий спектр фізичних величин, що робить його універсальним інструментом як для делікатної електроніки, так і для важких промислових установок. У діапазоні напруги вимірювальний прилад вимірює постійні та змінні значення до 1000 В, зберігаючи високу точність завдяки режиму True RMS та можливості аналізу постійної складової (AC+DC). Струм вимірюється до 20 А, а також доступні спеціалізовані функції, такі як відсоткове відображення контуру керування 4–20 мА або вимірювання ослаблення dBm.

Діагностика мереж та систем керування базується на широких частотних можливостях: стандартний діапазон AC сягає 200 кГц, тоді як спеціалізований режим VFD з фільтром низьких частот підтримує діапазон 5–440 Гц, а пристрій також здатний вимірювати коефіцієнт заповнення імпульсу (DUTY cycle). У сфері пасивних елементів варто виділити вимірювання опору до 50 МОм, провідності до 99,99 нС та ємності до 25 мФ із використанням швидкого режиму X-Speed. Базова точність для постійної напруги становить 0,02%, що дозволяє розглядати цю модель як еталон у системах якості. Всі ці функції – від тестування цілісності та діодів до двоканального вимірювання температури – доступні в одному корпусі зі ступенем захисту CAT IV 1000В, забезпечуючи безпеку оператора під час роботи під напругою.
