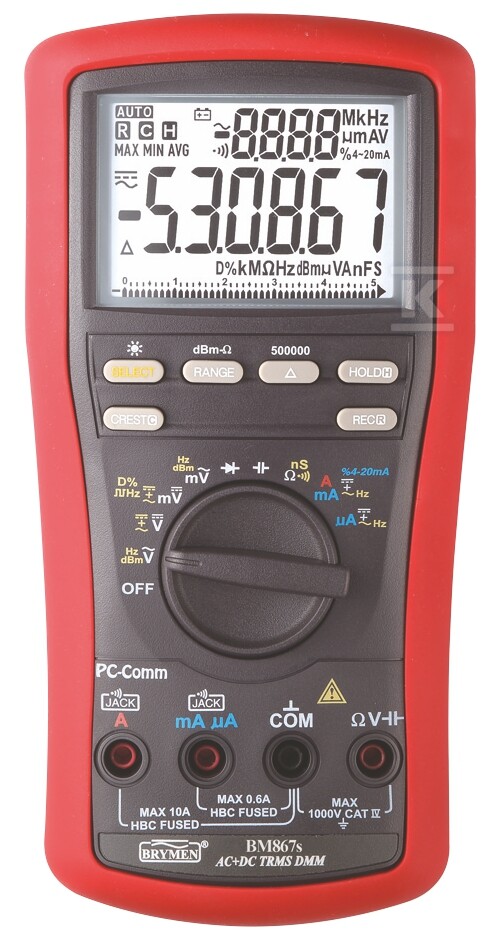

Цифровий мультиметр BM867s TRMS(AC+DC), dBm, USB 102093

Застосування та ключові можливості вимірювання

Цей професійний вимірювальний прилад є рішенням типу «heavy duty», яке поєднує високу точність із розширеними діагностичними функціями. Завдяки використанню технології True RMS зі смугою пропускання до 20 кГц, пристрій точно вимірює дійсне значення напруги та струму змінного струму, навіть за наявності постійної складової (режим AC+DC). Це є ключовим при аналізі спотворень у промислових установках, автоматизації або діагностиці електро-механічного обладнання.

Висока роздільна здатність та широкий вимірювальний діапазон дозволяють отримувати точні показники у широкому спектрі фізичних величин. Прилад підтримує напругу до 1000 В як у ланцюгах постійного, так і змінного струму, забезпечуючи при цьому базову точність на рівні 0,03% у діапазоні DC. У випадку струму пристрій вимірює значення до 20 А (DC та AC). Для потреб вимірювання опору доступні діапазони вимірювання опору до 50 МОм, а провідність вимірюється з роздільною здатністю до 99,99 нС. Ємність можна виміряти до 25 мФ завдяки швидкому режиму X-Speed, що прискорює діагностику схем. Додатково прилад вимірює частоту до 200 кГц та коефіцієнт заповнення імпульсів (DUTY), що робить його універсальним інструментом в електроніці.

Для фахівців, які працюють із системами керування процесами, прилад пропонує спеціалізований режим вимірювання струмової петлі 4-20 мА з відображенням результату у відсотках (%), що значно спрощує калібрування датчиків без необхідності використання додаткових конвертерів. Додатково функція вимірювання ослаблення в одиницях dBm робить його універсальним інструментом у комунікаційній електроніці та аудіо.

Безпека роботи та розширені діагностичні функції

Безпека користувача є пріоритетом, що підтверджується високим ступенем захисту від перенапруги, який становить аж 12 кВ, та класом безпеки CAT IV 1000 В. Такі параметри дозволяють безпечно працювати в головних розподільних щитах енергії та ланцюгах із великим потенціалом перенапруги. Прилад також захищає від помилок оператора завдяки функції Beep-Jack™, яка звуково сигналізує про неправильне підключення щупів до гнізд входу, мінімізуючи ризик пошкодження приладу або аварії установки.

Аналіз хвильових процесів значно спрощено завдяки швидкому зразкуванню:

• Дисплей LCD оновлює дані з частотою 5 разів на секунду.
• Швидкий аналоговий барграф працює зі швидкістю 60 разів на секунду, що дозволяє візуально відстежувати швидкі зміни значень.

Система реєстрації даних пропонує широкий набір режимів:

• Виявлення пікових значень (CREST-MAX/PEAK HOLD) із часом реакції до 1 мс, що дозволяє «зловити» короткочасні імпульси завад.
• Режими MAX/MIN/MAX-MIN/AVG для аналізу стабільності сигналу в часі.
• Вимірювання різниці (Δ) для швидкого порівняння відносних значень.
• Функція HOLD для фіксації результату на екрані, а також тест неперервності ланцюга та діодів.

Конструкція, дисплей та комунікація

Прилад оснащено великим подвійним дисплеєм LCD із максимальною кількістю цифр 50 000 / 500 000, який забезпечує чіткість навіть у складних умовах освітлення завдяки підсвічуванню. Індикатори чітко відображають як числові значення, так і динамічний аналоговий барграф. Усе розміщено в міцному корпусі розмірами 208 x 103 x 64,5 мм та масою близько 635 г (з батареями), що забезпечує стабільність під час стаціонарної або ручної роботи.

До стандартного комплекту входять високоякісні вимірювальні провідники та батарея 9 В (встановлена). У пакеті також є захисний чохол (holster) та інструкція з експлуатації польською мовою.

Для потреб архівування даних та подальшого аналізу на комп'ютері прилад має комунікаційний порт USB (потрібний опціональний набір KIT BU-86x), що дозволяє інтегрувати його з ПЗ ПК. Завдяки цьому пристрій не лише використовується для поточних вимірювань «на місці», але й може виконувати роль еталона в системах контролю якості або використовуватися для створення детальних технічних звітів після завершення сервісних робіт. Ключові параметри безпеки включають стійкість до перенапруги на рівні 12 кВ та клас CAT IV 1000 В, що гарантує захист при роботі в розподільних щитах високої напруги. Точність вимірювання постійної напруги досягає рівня 0,03%, а смуга True RMS простягається до 20 кГц, забезпечуючи надійний аналіз спотворених хвиль. Час виявлення пікових імпульсів становить менше 1 мс, що є важливим.
