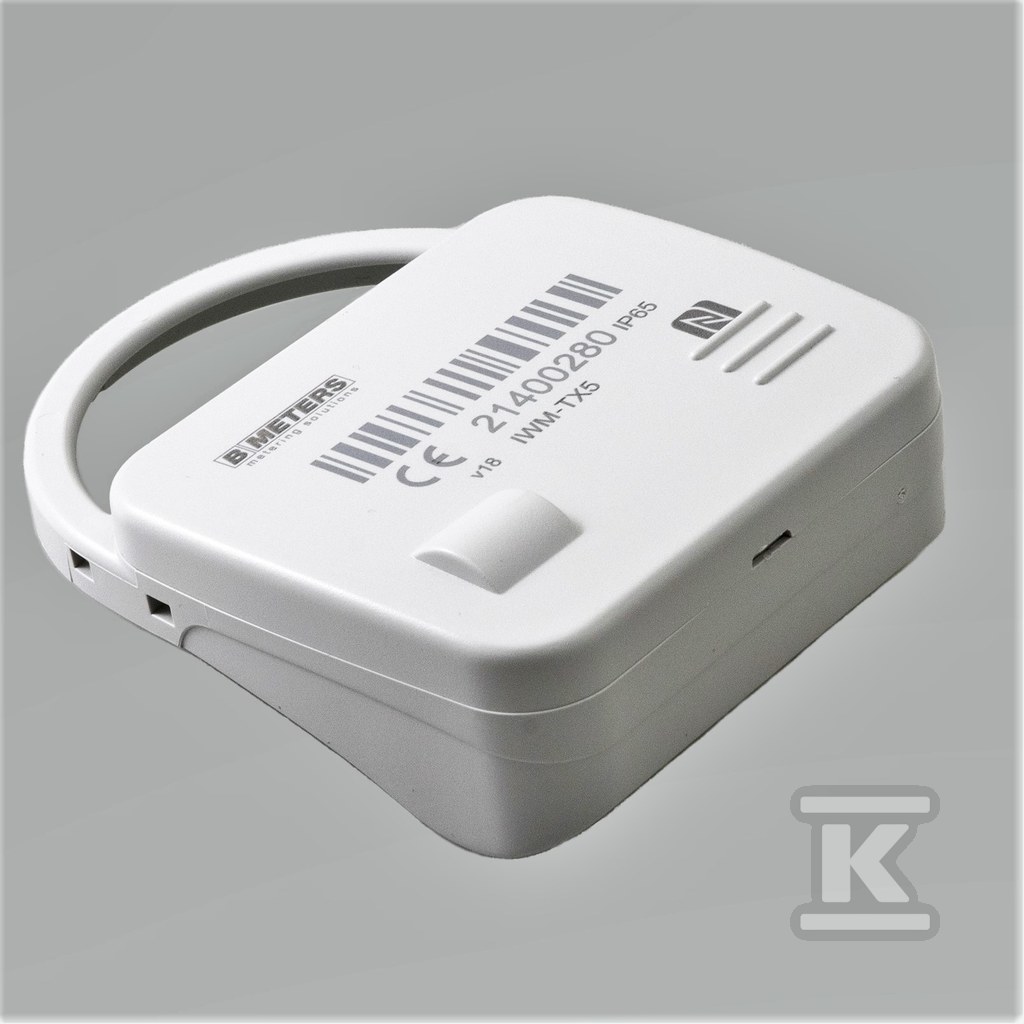

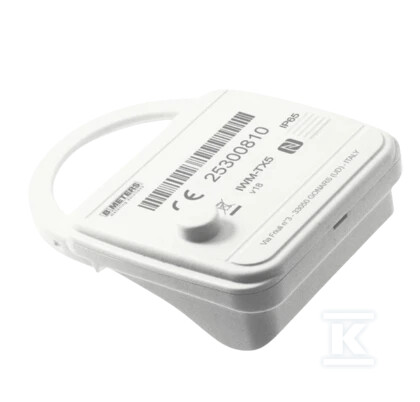

Радіомодуль для лічильника води, тип IWM-TX5, сумісний з лічильником GSD8-I

Сумісний з лічильником води GSD8-I, радіомодуль IWM-TX5 забезпечує віддалений зчитування без необхідності фізичного доступу

Модуль встановлюється безпосередньо на лічильник GSD8-I, використовує індукційний інтерфейс — не вимагає відкриття корпусу чи наявності чистої оптичної поверхні. Це означає, що він не піддається перешкодам від осаду, корозії чи забруднень, які часто порушують зчитування в оптичних системах. Працює без обслуговування протягом усього терміну служби лічильника.

Передача даних відбувається за стандартом W-MBus (PN-EN 13757-3) на частоті 868 МГц з потужністю передавання до 25 мВт. Теоретичний діапазон до 500 метрів — на практиці залежить від перешкод, матеріалу стін та місця розташування лічильника (наприклад, сходова клітка, підвал). У реальних умовах стабільно працює навіть при наявності однієї перешкоди між модулем і приймачем AMR.

Працює від невід'ємної літієвої батареї, розрахованої на 10 років роботи при типових умовах — термін служби залежить від конфігурації передачі (частота зчитування), температури та об'єму витіку. Батарея не потребує обслуговування — модуль працює як цілісна одиниця до кінця свого терміну служби.

Стійкість та функції безпеки

Корпус має ступінь захисту IP65 — стійкий до пилу та струменя води з будь-якого напрямку. Це дозволяє встановлювати його навіть у вологих, брудних або зовнішніх місцях (наприклад, сходові клітки, підвали, технічні шафи).

Модуль реєструє та передає сигнали тривоги:

• розряд батареї
• спроба демонтажу
• накладення магніту (шахрайство)
• зворотний потік (записує значення)
• виявлення витоку
• спроба конфігурування через NFC без автентифікації

Всі ці події автоматично надсилаються до системи AMR — не потрібно перевіряти вручну. Додатково, дані про зворотний потік компенсуються при зчитуванні — що гарантує відповідність між показаннями лічильника та значенням, що передається радіо.

Конфігурація та інтеграція

Вам не потрібні інструменти чи доступ до внутрішньої частини лічильника. Конфігурацію та запуск виконують за допомогою:

• NFC — додаток BMETERS NFC Config на телефоні Android (достатньо піднести телефон до модуля)
• або радіо — за допомогою станції RFM-RX2 та програмного забезпечення BMETERS на комп'ютері

Передає дані: поточне споживання (роздільна здатність 1 літр), 12 історичних місячних значень, загальний зворотний потік, стан батареї та активні тривоги.

Розміри: 70 x 90 x 30 мм, маса: 57 г — невеликий, не заважає монтажу чи обслуговуванню лічильника. Працює при температурі від +1°C до +55°C — підходить для всіх побутових та комерційних умов.
