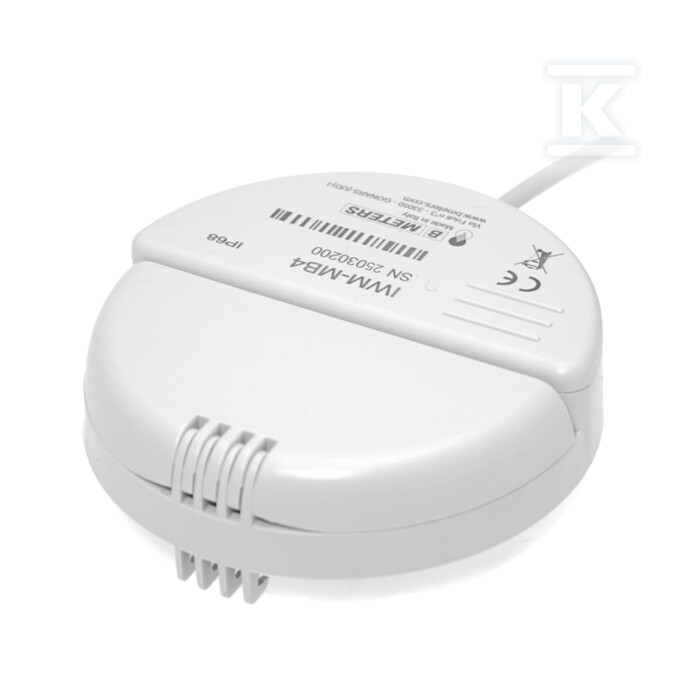

Провідний модуль M-BUS для лічильника води, тип IWM-MB4, сумісний з WDE-K50

Модуль для віддаленого зчитування лічильників води – надійна передача даних M-BUS

Цей провідний модуль M-BUS типу IWM-MB4 розроблений для співпраці з водомірами Вольтмана серії WDE-K50. Він дозволяє віддалено зчитувати дані про споживання води за допомогою стандартного протоколу Wired M-BUS, який широко використовується в системах віддаленого зчитування лічильників. Це рішення ідеальне як для монтажників вимірювальних систем, так і для кінцевих користувачів, які хочуть мати доступ до детальної інформації про споживання води.

Функціональність та безпека

IWM-MB4 не тільки передає дані про споживання, але й пропонує розширені функції виявлення спроб шахрайства. Модуль може виявити несанкціоновані втручання, такі як спроби маніпуляції магнітним полем (завдяки застосуванню індукційного екрану), тривале використання максимальної витрати (Q4) та витоки води в установці. Усі тривоги реєструються та звітуються в телеграмі M-BUS, що надсилається модулем, що дозволяє швидко реагувати у разі проблем. Застосування індукційного екрану усуває вплив вібрації трубопроводів на точність вимірювання.

Монтаж та конфігурація

Модуль IWM-MB4 характеризується легкістю встановлення та конфігурації. Він має кабель довжиною 1,5 метра, що забезпечує гнучкість під час монтажу. Конфігурація пристрою відбувається за допомогою мобільного додатку NFC IWM Config APP (доступний на Android) або через комп'ютер з програмним забезпеченням B M-BUS (або іншою сумісною програмою M-BUS). Корпус модуля має клас захисту IP68, що гарантує його герметичність та дозволяє встановлювати навіть у складних умовах навколишнього середовища – модуль може бути занурений у воду на глибину 1 метра протягом 24 годин. Живлення модуля забезпечує неакумуляторна літієва батарея, що заряджається автоматично з мережі BUS, з резервною функцією вимірювання у разі відсутності напруги BUS.

Найважливіші характеристики:

• Сумісність: Призначений для водомірів Вольтмана WDE-K50.
• Віддалений зчитування: Передача даних споживання за допомогою протоколу M-BUS.
• Виявлення шахрайства: Виявлення маніпуляцій магнітним полем, витоків та неправильного використання.
• Аналіз споживання: Компенсація зворотного потоку для точніших даних.
• Міцність: Клас захисту IP68 – стійкість до занурення та складних умов навколишнього середовища.
• Легка конфігурація: За допомогою мобільного додатку NFC або програмного забезпечення комп'ютера.
• Живлення: Неакумуляторна літієва батарея з зарядкою з мережі BUS та резервною функцією.
• Розміри: 100 x 100 x 25 мм (без кабелю).
• Вага: 151 г.
• Діапазон робочих температур: +1°C / +55°C
• Чутливість вимірювання: 10 літрів (до DN125) або 100 літрів (від DN150).
