Модульний провідний інтерфейс M-BUS для теплолічильника, тип IR MB-PULSE, сумісний з HYDROCAL M4, HYDRODIGIT M1, HYDRODIGIT S1, HYDROSONIC M1 IR-MB-PULSE

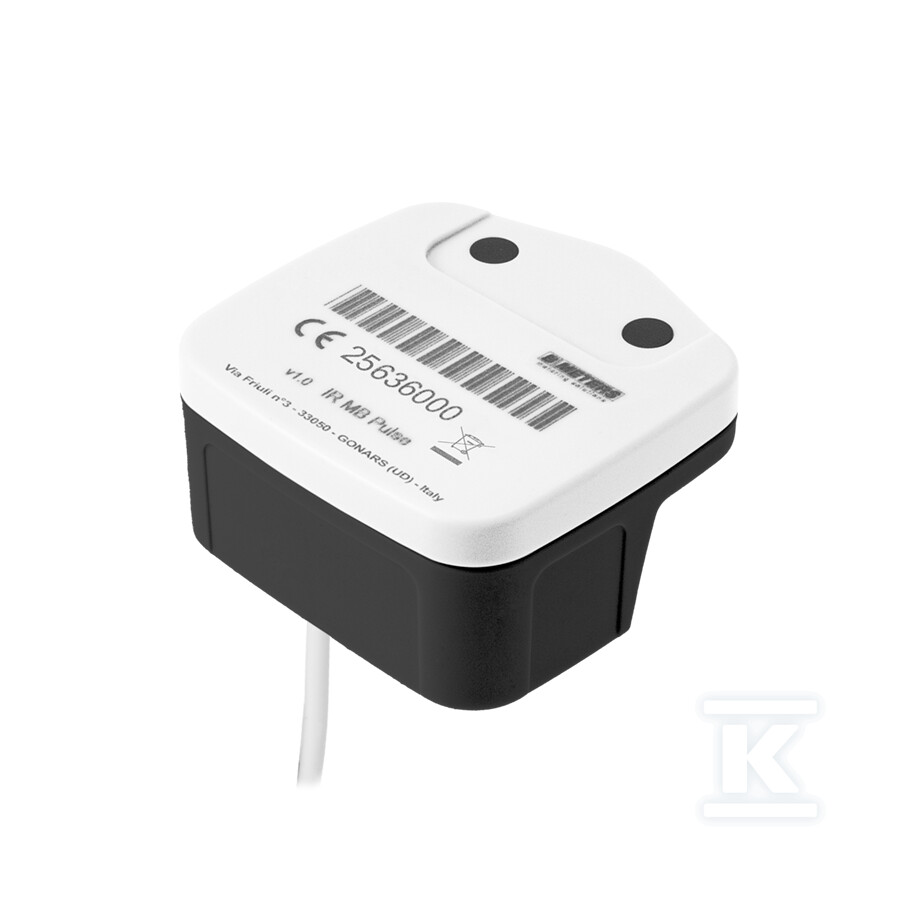

Модуль M-BUS для тепломера – IR-MB-PULSE

Модуль IR-MB-PULSE дозволяє інтегрувати дані з додаткових лічильників — води, газу, електроенергії або тепла — безпосередньо до тепломера HYDROCAL M4, HYDRODIGIT M1, HYDRODIGIT S1 або HYDROSONIC M1. Він працює як міст між імпульсними виходами лічильників та мережею M-Bus, забезпечуючи зчитування всіх параметрів з однієї адреси.

До нього можна підключити два імпульсні входи — сумісні з передавачами типу REED або відкритий колектор. У випадку HYDROCAL M4 модуль є невід’ємною частиною системи: усі дані з тепломера та підключених лічильників передаються через одну лінію M-Bus, що спрощує встановлення та зчитування. Для HYDRODIGIT S1 та HYDROSONIC не потрібна конфігурація — достатньо встановити модуль та активувати його магнітом.

Налаштування параметрів (наприклад, чутливість, одиниці виміру, частота вибірки) можливе лише при HYDROCAL M4 за допомогою безкоштовної Android-додатку Bmetering NFC Config — достатньо прикласти телефон до пристрою. Конфігурація відбувається без необхідності використання комп’ютера чи програмувальних кабелів.

Живлення модуля надходить з мережі M-Bus — вимагає напруги від 24 В до 42 В. У випадку відсутності живлення з мережі (наприклад, при ізольованих установках), модуль працює від вбудованої літієвої батареї з прогнозованою тривалістю життя до 10 років. Час оновлення даних через IR становить кожні 30 хвилин, а інтервал запитів M-Bus не може бути коротшим, ніж 15 хвилин.

Чутливість вимірювання охоплює діапазон від 0,001 до 10 000 імпульсів на одиницю — ідеальна для точних теплових та водяних лічильників. Частоту вибірки імпульсів можна встановити на 10 Гц (за замовчуванням) або 25 Гц, що дозволяє адаптувати модуль до швидко змінних витрат.

Підключаючий кабель має довжину 1,5 метра і містить 5 жил, що забезпечує стабільність з’єднання навіть при довгих трасах. Модуль встановлений у корпусі зі ступенем захисту IP65, стійкому до пилу та води — підходить як для технічних приміщень, так і для місць, що піддаються впливу вологи.

Розміри: 63 × 63 × 32 мм, маса: 185 г. Працює в діапазоні температур від +1°C до +55°C — безпечний для встановлення в котельнях або приміщеннях з центральним опаленням.

Протокол передачі: M-Bus EN13757-2/3, швидкість 2400 бод. Підтримувані одиниці: kWh, MWh, MJ, GJ, m³ та інші — гнучкість конфігурації дозволяє інтегрувати модуль з різними системами управління енергією.
