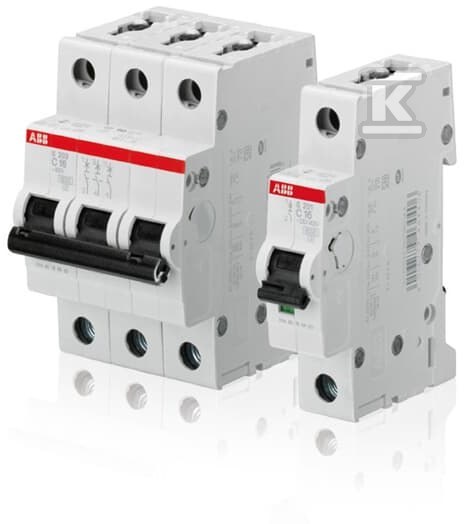

Автоматичний вимикач, характеристика C, 6 кА, 13 А, 3P SZ203-C13 2CDS253025R0134

Автоматичний вимикач серії S203 – це надійний захист електричних установок, призначений як для професійного, так і для домашнього використання. Пристрій характеризується високою ефективністю захисту від перевантажень і коротких замикань, забезпечуючи безпеку використання та довговічність установки. Виготовлений з високоякісних матеріалів, гарантує тривалий термін служби та стабільну роботу в різних умовах.

Характеристики продукту та застосування

Цей триполюсний (3P) автоматичний вимикач з номінальним струмом 13A та характеристикою C призначений для захисту електричних ланцюгів з номінальною напругою 400V. Характеристика C означає, що вимикач реагує із затримкою на короткочасні стрибки струму, що робить його ідеальним рішенням для захисту ланцюгів з пристроями з великим пусковим струмом – наприклад, двигунами чи трансформаторами. Номінальна здатність відключення короткого замикання Icn становить 6kA при напрузі 400V, що забезпечує ефективний захист у разі виникнення короткого замикання. Ширина пристрою, що становить 3 модулі (54mm), дозволяє легко монтувати його в стандартних розподільних шафах.

Переваги та вигоди

• Універсальне застосування: Підходить для захисту різноманітних електричних ланцюгів у житлових, комерційних та промислових будівлях.
• Висока селективність: Характеристика C забезпечує відповідну селективність у поєднанні з іншими вимикачами в установці, мінімізуючи ризик непотрібного відключення ланцюгів.
• Безпека використання: Забезпечує ефективний захист від перевантажень і коротких замикань, захищаючи електричні прилади та установку від пошкоджень.
• Міцна конструкція: Виготовлений з високоякісних матеріалів, стійких до умов навколишнього середовища, що гарантує тривалий термін служби та надійність.
• Легкий монтаж: Компактні розміри (69 mm глибина вбудовування) та ширина 3 модулів полегшують монтаж у стандартних розподільних шафах.
• Широкий діапазон робочих температур: Можливість роботи в діапазоні температур від -25°C до 55°C робить пристрій придатним для застосувань у різних кліматичних умовах.
• Відповідність нормам: Відповідає вимогам норм IEC/EN 60898 та IEC/EN 60947-2, що підтверджує його безпеку та якість.

Конструкція та параметри

Вимикач має ступінь захисту IP20, що означає захист від дотику пальцем та від проникнення твердих тіл більших за 12,5 mm. Переріз приєднаного одножильного проводу може становити від 0.75 mm² до 35 mm², а багатожильного від 0.75 mm² до 25 mm². Пристрій має клас обмеження енергії 3 та категорію перенапруги III, що забезпечує додаткову безпеку у разі виникнення перенапруг в електричній установці. Номінальна імпульсна напруга витримування (Uimp) становить аж 4kV, що свідчить про високу стійкість до раптових стрибків напруги. Можливість додаткового обладнання дозволяє адаптувати вимикач до специфічних потреб установки.
