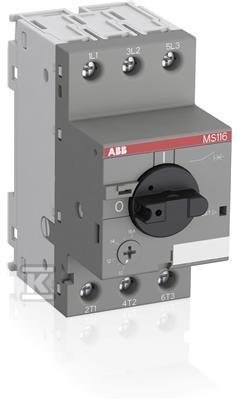

MS116-20-Вимикач двигуна 1SAM250000R1013

Двигунні вимикачі серії MS116 – надійна захист ваших двигунів

Цей триполюсний двигунний вимикач ABB MS116-20, з номінальним струмом 20A, є надійним рішенням для захисту електричних двигунів. Розроблений як для професійного використання, так і для кінцевих користувачів, забезпечує ефективний захист від перевантаження та короткого замикання. Його компактні розміри (45 мм в ширину, 97.8 мм у висоту та 85.4 мм в глибину) дозволяють легко монтувати в розподільних щитах та шафах управління.

Будова та функціональність

Вимикач MS116-20 характеризується термомагнітним способом вимкнення, що означає, що він реагує як на підвищення температури, викликане перевантаженням, так і на різкі стрибки струму у випадку короткого замикання. Завдяки цьому забезпечується комплексний захист двигуна та електроустановки. Діапазон налаштування вимикача перевантаження становить від 16 до 20 A, що дозволяє точно підлаштувати його під характеристики навантаження. Додатково, вимикач має чутливість до втрати фази – важливу функцію, яка захищає двигун від пошкодження у випадку втрати однієї з фаз живлення. Номінальна відключаюча здатність при короткому замиканні (Icu) становить аж 16 kA при напрузі 400 V AC, що гарантує безпеку навіть у важких умовах роботи.

• Термічний захист: Захищає двигун від перегріву, викликаного перевантаженням.
• Захист від короткого замикання: Швидко відключає ланцюг у випадку виникнення короткого замикання, мінімізуючи ризик пошкоджень.
• Чутливість до втрати фази: Захищає двигун від роботи в умовах асиметрії напруг.
• Регулювання струму: Можливість налаштування діапазону вимикача перевантаження до потреб конкретної програми (16-20A).
• Міцна конструкція: Виготовлений з високоякісних матеріалів, що забезпечують довговічність та надійність роботи.

Застосування та монтаж

Вимикач MS116-20 ідеально підходить для захисту двигунів потужністю до 7.5 kW при напрузі 400 V AC та 7.5 kW при напрузі 230 V AC. Він знаходить застосування в широкому спектрі промислових, комерційних та будівельних застосувань – всюди, де потрібен надійний захист електричних двигунів. Монтаж здійснюється за допомогою гвинтового з'єднання проводів, а обслуговування є інтуїтивно зрозумілим завдяки регулювальному колесу. Ступінь захисту IP20 забезпечує базовий захист від дотику та проникнення твердих тіл. Пристрій є повним – готовим до монтажу безпосередньо в електричному ланцюзі без потреби додаткових елементів.
