Автоматичні вимикачі , автоматичні вимикачі, вилки, запобіжники, рубильники. Незважаючи на різну номенклатуру, ці пристрої мають одну мету - ефективний захист електричних ланцюгів від перевантажень і коротких замикань.
У цій статті ви прочитаєте:
Про те, як класифікуються автоматичні вимикачі за характеристиками, які товари ви знайдете на ринку та як правильно вибрати автоматичний вимикач.
Що ти шукаєш?
Автоматичний вимикач – час-струмова характеристика
Поділ автоматичних вимикачів за їх характеристиками базується на класифікації за швидкістю спрацьовування автоматичних вимикачів залежно від сили струму, що протікає через них. У свою чергу, виникнення короткого замикання в ланцюзі негайно спрацьовує автоматичний вимикач, незалежно від його часо-струмової характеристики.
Амперні характеристики автоматичних вимикачів
| Характеристика А | Характеристики Б | С характеристики | D характеристики |
|---|---|---|---|
| Рідкісні автоматичні вимикачі з вольточасовою характеристикою А є вимикачами миттєвого дії. | Найбільш часто використовуються автоматичні вимикачі , які реалізуються в основному в житлових приміщеннях і різних типах комерційних приміщень потужністю до декількох кВт. Прикладом може служити перемикач HN-C25. | Цей тип вимикачів часу і струму використовується в основному в промислових цілях. | Це автоматичні вимикачі, які використовуються лише в типових промислових рішеннях. |
| Вони використовуються для захисту електронних пристроїв, чутливих до коливань інтенсивності електроенергії. | Використовуються для захисту ланцюгів розеток, ланцюгів освітлення та побутової техніки та електроніки з малим пусковим струмом. | Використовуються для захисту пристроїв з високим пусковим струмом - наприклад, трифазних електродвигунів. | Використовується для захисту енергетичного обладнання з високими пусковими струмами, наприклад, турбін або генераторів. |
| Струм відключення від перевантаження: 1,13-.145 | Струм відключення від перевантаження: 1,13-.145 | Струм відключення від перевантаження: 1,13-.145 | Струм відключення від перевантаження: 1,13-.145 |
| - | Струм відключення короткого замикання: 3-5 | Струм відключення короткого замикання: 5-10 | Струм відключення короткого замикання: 10-20 |
Крім стандартного поділу мініатюрних автоматичних вимикачів на автоматичні вимикачі з часово-струмовими характеристиками A, B, C і D, на ринку існують також більш спеціалізовані автоматичні вимикачі з характеристиками, позначеними такими символами: E, K, S, Z або L.

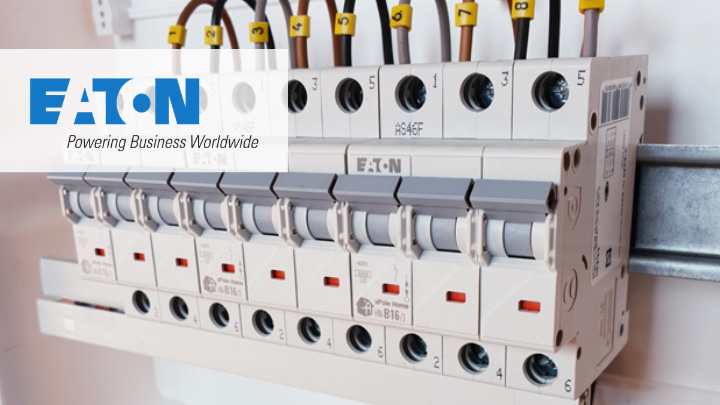

Ознайомтеся з торговою зоною Eaton в оптовому магазині Onninen
Автоматичний вимикач – огляд продукції
HN-B6/1N
1+N-полюсний мініатюрний автоматичний вимикач серії EATON HN з номінальною вимикаючою здатністю короткого замикання 6 кА. Перемикач забезпечує високу вибірковість перемикання завдяки низькій передачі енергії. Він дозволяє підключати джерело живлення знизу і зверху і може бути встановлений для підключення до 48 В постійного струму на полюс. Автоматичний вимикач відповідає вимогам щодо координації ізоляції з відстанню між контактами 4 мм або більше. Оснащений великою кількістю додаткових аксесуарів і індикатором положення контактів.
PLHT-B80
3-полюсний автоматичний вимикач з характеристикою D розрахований на номінальний струм 80 А і номінальну вимикальну здатність 20 кА. Номінальна витримувана напруга вимикача становить 4 кВ, а номінальна напруга — 400 В.

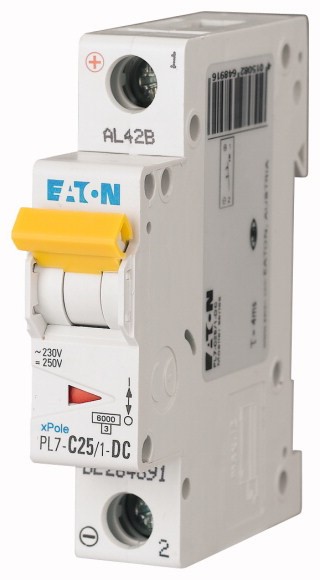

PL7-C25/1-DC
Однополюсний автоматичний вимикач з С-характеристикою і номінальним струмом 25 А. Сила короткого замикання вимикача 10 кА. Автоматичний вимикач відповідає вимогам щодо координації ізоляції з відстанню між контактами 4 мм або більше. Оснащений великою кількістю додаткових аксесуарів і індикатором положення контактів.

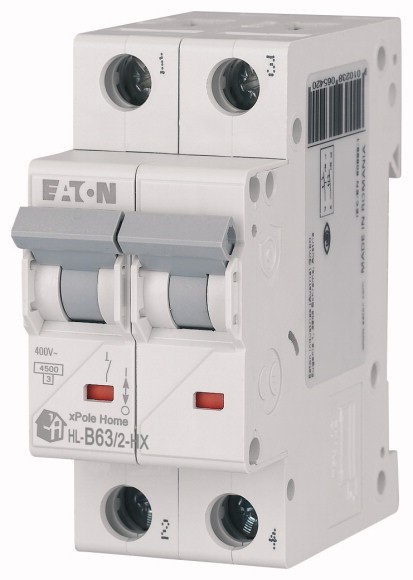

HN-B63/2
2-полюсний автоматичний вимикач з характеристикою B розрахований на номінальний струм 63 А і номінальну відключаючу здатність 6 кА. Номінальна імпульсна напруга автоматичного вимикача становить 230 В.

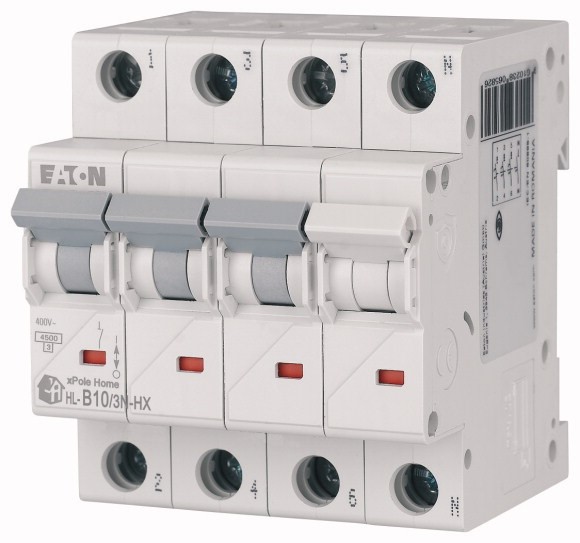

HN-B10/3N
Чотириполюсний автоматичний вимикач з характеристикою В і номінальним струмом 6 А. Стійкість автоматичного вимикача при короткому замиканні 6 кА. Автоматичний вимикач відповідає вимогам щодо координації ізоляції з відстанню між контактами 4 мм або більше. Оснащений великою кількістю додаткових аксесуарів і індикатором положення контактів.
Перевірте автоматичні вимикачі в оптовому магазині Onninen
На ринку представлений різноманітний асортимент мініатюрних автоматичних вимикачів. Автоматичні вимикачі працюють при номінальній напрузі до 440 В і силі струму до 125 А. Струми відключення автоматичних вимикачів B, C і D не перевищують 25 кА, а найчастіше використовуються захисні пристрої з номінальним струм до 63 А і струм відключення до 10 кА. Стандартним прикладом мініатюрного автоматичного вимикача з C-характеристикою для захисту ланцюгів у житлових або комерційних будівлях є 3-полюсна модель EATON HN-C6/3 з номінальною вимикаючою здатністю короткого замикання 6 кА та номінальним струмом 6 А. Кожен автоматичний вимикач має уніфіковану ширину - вона становить 17,7 мм у випадку одного модуля. У верхній і нижній частинах вимикачів розташовані гвинтові клеми, до яких підключаються силовий і вихідний кабелі, а в передній частині вимикача знаходиться важіль приводу, який вмикає напругу в ланцюзі, що захищається пристроєм. На передній панелі вимикачів позначені параметри пристрою - його тип, характеристики, напруга і номінальний струм.
Виробники пропонують мініатюрні автоматичні вимикачі з 1, 2, 3 і 4 полюсами, а також з додатковим контуром нейтралі. Більшість сучасних вимикачів оснащені конструкцією, що дозволяє монтувати їх на рейку DIN TH35 без необхідності відкручування всієї групи електроприладів. Вимикачі оснащені двома розчіплювачами - тепловим , що захищає від перевантаження, і електромагнітним , що захищає від короткого замикання. Усі автоматичні вимикачі, доступні на ринку, виготовляються відповідно до таких стандартів: DIN EN 60890-1, EN 60 898-1 та IEC 60 947-2.
Автоматичний вимикач – вибір автоматичного вимикача
Відповідно до стандарту PN-HD 60364-4-43:2012 мініатюрні автоматичні вимикачі повинні бути підібрані таким чином, щоб забезпечити активацію електричного пристрою, коли через них протікає електричний струм з інтенсивністю, вищою за тривалий струм. пропускна здатність провідників Із. Ця вимога може бути виконана, якщо виконуються умови нерівності - Ib ≤ In ≤ Iz ; I2 ≤ 1,45 Iz , де: Ib – розрахунковий струм (номінальний) приймача(ів), де:
- Iб – розрахунковий струм (номінальний) приймача(ів),
- Iz – тривала здатність кабелю по струму,
- In – номінальний струм або струм уставки захисного пристрою,
- I2 – струм спрацьовування захисного пристрою.
Струм I2 визначається як кратне номінальному струму In «еска» або запобіжника. I2 = kx In , де:
- k – коефіцієнт множення сили струму, що викликає спрацьовування вимикача. Коефіцієнт k дорівнює:
- 1,6-2,1 для плавких вставок,
- 1.45 для автоматичних вимикачів з характеристиками B, C і D.
Приклад вибору автоматичного вимикача
Щоб краще проілюструвати, як вибрати мініатюрний автоматичний вимикач, скористаємося простим прикладом. Ми хочемо захистити житлову ланцюг кабелем YDYp перетином 3x2,5 мм2, розміщеним під штукатуркою, від короткого замикання та перевантаження. Загальна потужність приймачів, встановлених у схемі, становить 2 кВт. Як вибрати автоматичний вимикач?
Крок 1
Значення напруги по струму кабелю YDYp 3x2,5 мм2 ми зчитуємо з таблиці, в якій наведено навантаження по струму кабелів залежно від місця та способу монтажу.
Крок 2
Розраховуємо номінальний струм приймачів з їх номінальної потужності. У нашому випадку це приблизно 8,6 А.
Крок 3
Отримані значення підставляємо в формулу: 8,6 А ≤ In ≤ 18,5 А.
Отже, номінальний струм знаходиться в межах 10-16 А. Вибираємо більше значення і вносимо його в нерівність: 8,6 А ≤ 16 А ≤ 18,5 А.
Крок 4
Перетворимо нерівність, щоб отримати значення струму спрацьовування захисного пристрою I2:
I2 ≤ 1,45 Iz
I2 ≤ 1,45×18,5 -> I2 ≤ 26,825
I2 = k × In = 1,45x -> 1,45 x 16 = 23,2 A
23,2 ≤ 26,825
На основі отриманих результатів виявляється, що вимикач надструму з характеристикою B достатній для захисту даного кола.
