Зовнішній електричний монтаж слід виконувати з дотриманням найвищого рівня безпеки та відповідних стандартів і правил. Одним з ключових питань є вибір і прокладка електричних кабелів.
З цієї статті ви дізнаєтеся:
- Коли варто проводити зовнішній електромонтаж?
- Які електричні кабелі в ньому використовуються?
- Рекомендації та передові практики щодо прокладання кабелів у землі.
- На що слід звернути увагу при виборі кабелю заземлення.

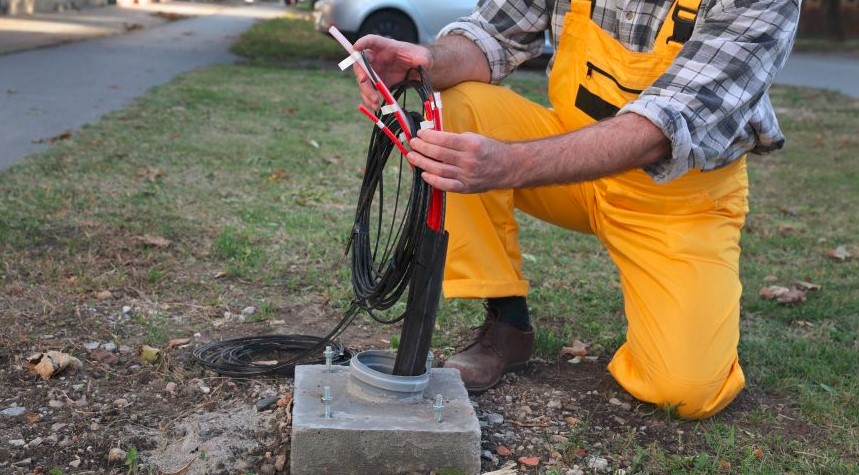

Зовнішній електромонтаж – коли варто робити?
Кабелі заземлення використовуються для передачі електроенергії в різних умовах . Вони вам знадобляться, якщо у вашій власності є садове освітлення, зовнішні пристрої або одна чи кілька розеток. Силові кабелі для підземної прокладки надзвичайно стійкі до високих і низьких температур . Вони витримують умови від -40 до навіть 70 градусів Цельсія.
Перегляньте кабелі в пропозиції Onninen

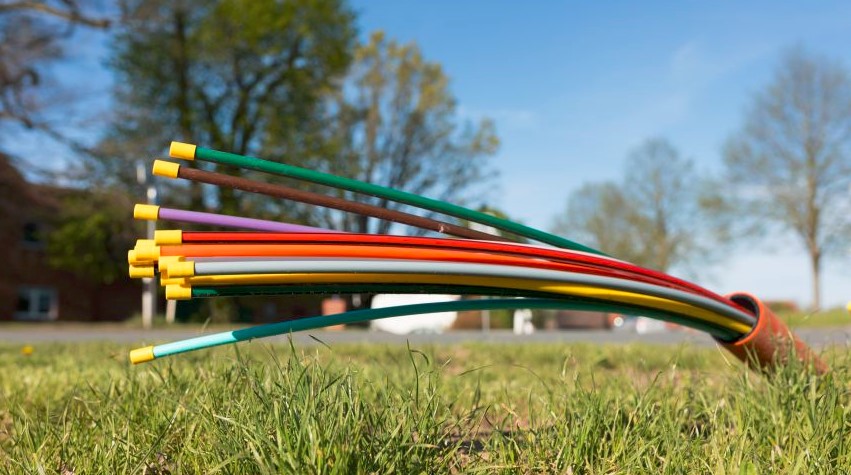

Типи кабелів заземлення – який кабель заземлення слід використовувати?
На ринку ви знайдете кілька типів кабелів заземлення , що відрізняються за структурою та призначенням. Кожна з них ізольована та оснащена захисною кришкою з ПВХ , стійкою до розчинників та забезпечує високу механічну міцність. Радіус вигину кабелів становить (в залежності від кількості проводів в оплітці) 10-20 градусів.
При виборі кабелів заземлення зазвичай використовуються силові кабелі низької напруги (НН) і кабелі середньої напруги (СН). До них належать:
Алюмінієві кабелі заземлення (YAKY)
Алюмінієві кабелі заземлення призначені для роботи на низьку (0,6/1 кВ) і середню напругу (3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ). Алюміній не є міцним матеріалом , тому кожну нитку кабелю відокремлюють від інших, а потім ізолюють за допомогою зовнішньої оболонки з ПВХ. Силові кабелі середнього напруги зазвичай одножильні . Вони мають перетин від 70 до 1000 мм . Вибирається в залежності від умов експлуатації кабелю. Якщо алюмінієвий кабель заземлення використовується в складних умовах, використовується потовщений алюміній.
Алюмінієвий кабель заземлення зазвичай використовується в центрі міст, при будівництві ліній електропередач низької напруги, всередині і зовні приміщень або в кабельних каналах, прокладених безпосередньо під землею.
Мідні силові кабелі заземлення (YKY)
Мідні електричні кабелі використовуються в установках з різною напругою. Мідь краще проводить електрику, ніж алюміній. Він більш міцний, гнучкий і довговічний . Це забезпечує низький відсоток відмов , тому мідна проводка більш популярна, ніж алюмінієва.
Заземлюючі електричні кабелі з міддю найчастіше виготовляють з подвійною ізоляцією (матеріал зазвичай ПВХ). Це забезпечує їм кращу електропровідність, високу водостійкість і безвідмовну роботу за низьких температур .
Це Тип кабелю зазвичай використовується в житловому будівництві - для живлення освітлення приміщення, розеток, зовнішніх пристроїв (наприклад, насосів) тощо. Ви знайдете їх у нашому магазині.
Перегляньте кабелі в пропозиції Onninen
Кабелі мідні з багатожильними жилами
Матеріал, з якого вони виготовлені, також мідь. Для них характерна неоднорідна структура жилки. Також їх відрізняє подвійна ізоляція. Використовується в комунальних енергетичних установках.
Безгалогенні кабелі заземлення
Безгалогенні кабелі характеризуються свободою монтажу - монтаж може здійснюватися під або над стіною, в бетонних і цегляних стінах або на підлозі. Даний тип силових кабелів можна прокладати безпосередньо зовні будівлі . Відрізняються утеплювачем із зшитого поліетилену.
Кабель безгалогенного заземлення має переріз провідника від 2 до 5 провідників. Він також здатний працювати в мережах низької напруги . В основному використовується в громадських місцях і місцях підвищеної пожежонебезпеки.

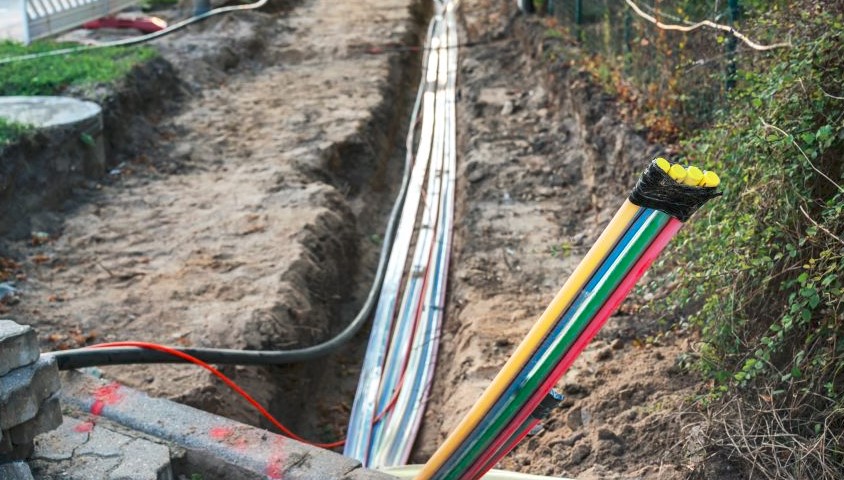

Способи прокладки електричних кабелів у землі - правила, стандарти, передовий досвід
Першим кроком до початку робіт має бути визначення траси кабельної лінії . Краще зробити його максимально коротким і не заважати елементам інфраструктури . У разі несправності доступ до кабелів не повинен бути обмежений. Правила та вимоги до прокладання кабелів у землі визначено стандартом N-SEP-E-004:2014.
Земляний канал і тип ґрунту
Якщо ділянка має піщаний грунт , то кабелі можна прокласти на дні траншеї. Якщо грунт неоднорідний , на дно потрібно насипати шар піску, на нього прокласти заземлювальний трос і накрити ще одним шаром. Товщина шарів не менше 10 см. Наступним шаром може бути рідний грунт.
Маркування кабельної лінії
Важливо розмітити кабельну лінію по всій довжині і ширині. Це можна зробити за допомогою сітки або пластикової плівки наступних кольорів:
- синій - для кабелів номінальною напругою до 1 кВ,
- червоний – для кабелів номінальною напругою понад 1 кВ.
Матеріал, який використовується для маркування електричних кабелів, повинен бути покритий шаром піску на висоту не менше 25 см, але не більше 35 см над прокладеним кабелем.
На якій глибині повинні бути прокладені електричні кабелі в землі?
Стандарт N-SEP-E-004 визначає це щодо використання та номінальної напруги кабелів:
- мінімальна глибина 0,5 м - для кабелів номінальною напругою менше 1 кВ в комунальних електроустановках (дорожніх сигналах, світильниках тощо), розташованих під тротуаром або дорогою;
- хв. 0,7 м – для кабелів номінальною напругою менше 1 кВ, розташованих за межами сільськогосподарських угідь;
- хв. 0,8 м – для кабелів номінальною напругою в діапазоні 1–20 кВ, розташованих за межами сільськогосподарських угідь;
- хв. 0,9 м – для кабелів номінальною напругою в діапазоні 20–30 кВ, прокладених по сільськогосподарських угіддях;
Кабель , номінальна напруга якого перевищує 30 кВ, необхідно прокладати на глибині не менше 1 метра незалежно від його використання. Якщо проект передбачає прокладку кількох таких кабелів, то їх вертикальна відстань не може бути менше 0,7 м . Глибина закладання ліній у сільськогосподарських угіддях зазвичай становить:
- 1,0 м для ліній номінальною напругою не вище 30 кВ,
- 1,2 м для ліній номінальною напругою понад 30 кВ.
Якщо кабель, прокладений у землі , піддається пошкодженню внаслідок низьких температур , його необхідно прокладати нижче рівня промерзання землі. У Польщі, де є 4 зони замерзання, ці глибини:
- І зона – 0,8 м,
- II – 1 м,
- III – 1,2 м,
- IV – 1,4 м.
Проклавши кабелі заземлення нижче цих глибин, ви не піддасте їх можливому замерзанню.
Що слід враховувати при виборі кабелю заземлення?
Кабель заземлення (і будь-який інший кабель) завжди вибирається з урахуванням установки, в якій він буде використовуватися . Часто доцільно проконсультуватися щодо вибору з електриком або цільовим постачальником енергії. Замислюючись про покупку кабелю, зверніть увагу в першу чергу на:
- тип установки (дво-, три-, чотирифазний і т.д.),
- електропровідний матеріал (алюміній або мідь),
- номінальна напруга (позначення U0/U, наприклад 18/30 кВ),
- зовнішні умови,
- маршрут і довжину прокладки кабелю.
Перегляньте кабелі в пропозиції Onninen
Кабель заземлення – це кабель живлення низького або середнього напруги. Зверніть особливу увагу на товщину кабелю та кількість проводів . Чим далі знаходиться джерело живлення, тим товщий дріт має бути для правильної передачі електроенергії. У разі зовнішньої електроустановки в саду використовуються кабелі заземлення відповідно до стандарту PN-93/-90401 / PN-HD 603 напругою 0,6/1,0 кВ із символами: YKY та YAKY. Трижильні кабелі призначені для однофазних приймачів, а п'ятижильні кабелі заземлення призначені для однофазних приймачів.
Який матеріал кабелю краще вибрати?
Алюміній майже в 4 рази дешевший і приблизно на 70% легший за мідь . Він набагато гірше проводить електрику, перепади температури та розтягування. Він менш гнучкий і більш аварійний. У сучасних установках використовується мідь - вона безпечніша, гнучкіша і тонша ніж алюміній. Однак кращі властивості призводять до вищої ціни.

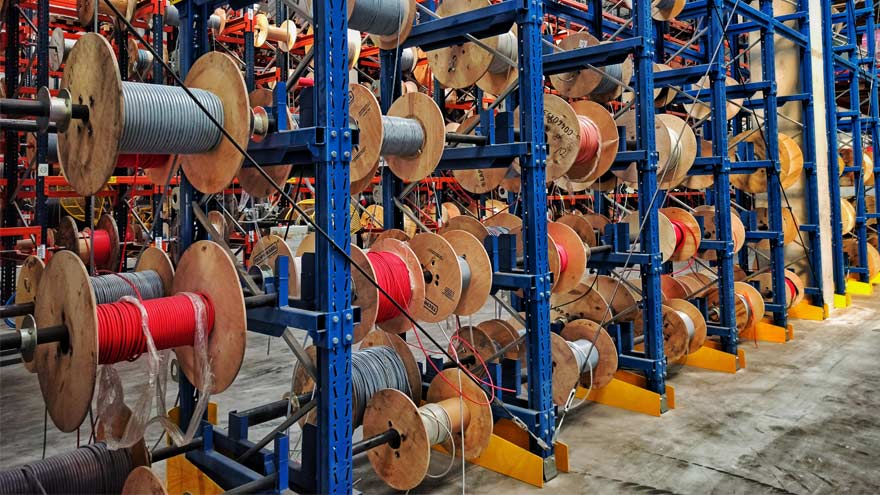

Купуйте кабелі заземлення в оптовій мережі Onninen
