Видалення повітря з системи опалення – прості та зручні рішення

Наявність повітря в системах опалення призводить до утворення корозійних процесів та інших фізико-хімічних явищ, що загрожують ефективності та продуктивності елементів центрального опалення . Гази в установці порушують циркуляцію, знижують культуру установки та сприяють значному збільшенню витрат на експлуатацію та обслуговування системи опалення. З цієї причини необхідно вжити відповідних заходів для видалення повітря з системи.

У цій статті ви прочитаєте про:

• Який вплив має повітря (гази), що присутні в системах центрального опалення?
• як прокачати системи опалення,
• які повітряні сепаратори використовувати та як їх правильно встановити.

Що ви шукаєте?

Які проблеми спричиняють гази в системі?

Наявність повітря в системі центрального опалення (а точніше: будь-яких газів у вільному, розчиненому або мікробульбашковому вигляді) може призвести до численних проблем і несправностей системи, а отже, до поломок і дефектів системи центрального опалення.

Стан і кількість повітря в системі визначаються законом Генрі. Цей закон стверджує, що: розчинність газів у рідинах збільшується пропорційно зниженню температури та збільшенню тиску рідини. Аналогічно, розчинність газів у рідинах зменшується пропорційно підвищенню температури та тиску.

Повітря, що присутнє в системі центрального опалення, може призвести до зниження культури її експлуатації, порушень циркуляції води, зниження ефективності насосів та ризику їх пошкодження, а також корозії системи. Наявність повітря в системі також впливає на тиск води в системі. Все це впливає на збільшення витрат на опалення будинку та витрат на експлуатацію та обслуговування системи. Низька культура експлуатації повітряної частини системи пов'язана, перш за все, з галасливим потоком рідини. Тоді ми можемо чути тріск, стукіт та гудіння. Симптомами повітряних насосів є шуми, що доносяться зсередини корпусу, та зниження його ефективності. У разі порушень циркуляції води в системі причиною можуть бути повітряні подушки. Порушення потоку всередині системи часто також виникають в результаті неправильної роботи діафрагмових розширювальних баків. У такій ситуації слід перевірити тиск, а потім продути систему.

Обмінюйте переваги на новій платформі лояльності OnnTop!

Явище кавітації та його вплив на опалювальні установки

Повітря та несприятливі умови експлуатації установки можуть призвести до пошкодження або руйнування насоса. Гази, змішані з водою, можуть прискорити знос підшипників та ущільнень насоса через його неправильне змащування та охолодження. Також виникає явище кавітації . Воно полягає в утворенні та зникненні парогазових бульбашок у трубопроводах, проточних каналах насоса, арматурі. Свідомий монтажник знає, що в таких ситуаціях слід перевіряти тиск в установці.

Парогазові бульбашки з'являються в зонах зниженого тиску та швидко вибухають у зоні вищого тиску, збільшуючи підвищення тиску рідини, що надходить у ці зони, навіть до 350 МПа. Це призводить до утворення точкової корозивності та пошкодження матеріалів, з яких виготовлені трубопроводи та фітинги. Крім того, явище кавітації супроводжується електрохімічною корозією. Ці проблеми спричинені повітрям в установках, що призводить до різкого збільшення витрат на експлуатацію та обслуговування. Для захисту опалювальної установки від цих проблем слід використовувати автоматичні повітряні клапани та правильно підібрані повітряні сепаратори.

Огляд сепараторів, що дозволяють видаляти повітря із системи центрального опалення

Повітря в системі присутнє у трьох формах: вільне повітря, мікробульбашки та повітря, розчинене у воді. Автоматичні повітрявідвідники здатні видаляти вільне повітря та працюють переважно під час заповнення або спорожнення системи. Згідно із законом Генрі, зміни тиску та температури води в системі визначатимуть, чи з'являться, чи зникнуть мікробульбашки повітря в певному місці. Падіння тиску та/або підвищення температури призведуть до осадження мікробульбашок, які будуть видалені проточним повітряним сепаратором. Тому ці пристрої встановлюються в системах, де температура найвища, наприклад, на подачі, одразу після котла.

Для того, щоб з потоку води випали мікробульбашки, необхідно викликати порушення потоку. Це досягається шляхом розміщення перешкоди в потоці або форсування цього явища за допомогою спеціальної конструкції пристрою. Такою перешкодою - елементом, який спричинить порушення потоку в сепараторах Spirovent, є спіротрубка (спіральна труба). Завдяки спеціальній конструкції спіротрубки досягнуто дуже високої ефективності при дуже малих перепадах тиску. Осілі мікробульбашки піднімаються вгору, де є автоматичний повітрявідвідник, який видаляє накопичене повітря з установки. Для видалення майже всіх газів з води установки, незалежно від тиску та температури, слід використовувати вакуумні сепаратори (вакуумні деаератори).

Широкий асортимент функціональних, надійних та зручних повітряних сепараторів – це продукція компаній Spirotech ( сепаратори Spirovent ) та Flamco. Наразі на ринку представлено 7 пристроїв, що розділяють повітря від води, які можна легко адаптувати до типу та специфіки гідравлічної установки, власних потреб та уподобань.

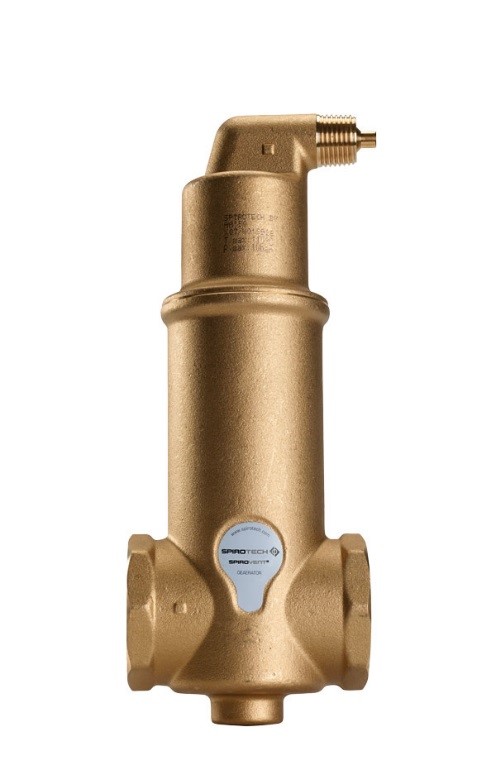

Латунний сепаратор Spirovent Air

Базовим сепаратором є латунний сепаратор SPIROVENT Air. Цей пристрій дозволяє безперервно відділяти повітря від води в установці. Він монтується на горизонтальних трубопроводах. Має різьбові з'єднання (3/4", 1", 1 1/4", 1 1/2" та 2") та хомутові з'єднання (22 мм). Робочий тиск до 10 бар, температура до 110°C. Також у продажу є сепаратори для установок з тиском до 25 бар та температурою до 200°C. Для великих промислових установок доступні пристрої зі сталі. Призначений для горизонтальних трубопроводів розмірами DN50-DN300 (більші на запит) зі зварними та фланцевими з'єднаннями.

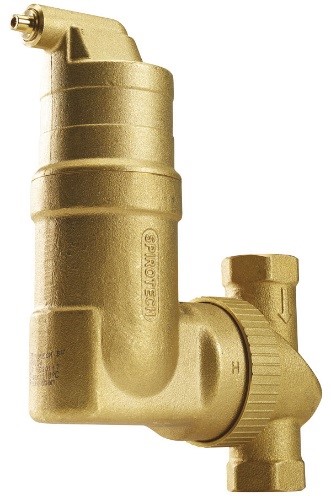

Сепаратор Spirovent RV2

Сучасним та ефективним сепаратором, який ефективно видаляє повітря з води, є мікробульбашковий сепаратор Spirovent RV2 . Цей пристрій виготовлений з обертовим фланцем, що дозволяє встановлювати його на горизонтальних, діагональних та вертикальних трубопроводах. Він доступний з хомутовими з'єднаннями 22 мм та 28 мм, а також з внутрішнім різьбленням 3/4", 1", 1 1/4", 1 1/2" та 2" . Робочий тиск до 6 бар, температура до 110°C.

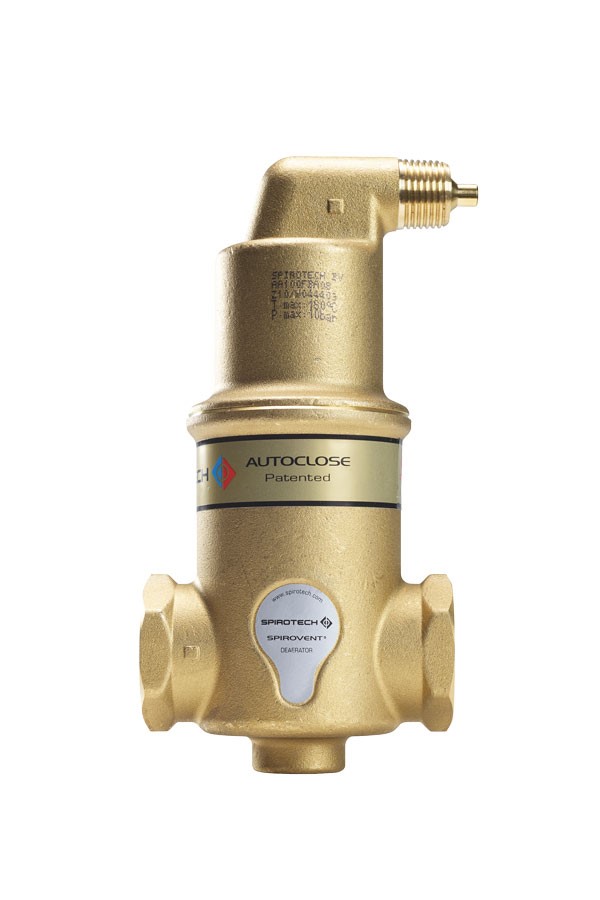

Сонячний сепаратор Spirovent

Якщо ви шукаєте клапан для сонячних установок, обов'язково ознайомтеся з моделлю мікробульбашкового сепаратора SPIROVENT Solar . Ці типи сепараторів оснащені термостатичним механізмом закриття AutoClose, який запобігає випаровуванню теплоносія із сонячної установки (захист від сухого ходу). Базові версії призначені для горизонтальних трубопроводів (також доступні версії для вертикальних трубопроводів). Робочий тиск до 10 бар, температура до 180°C.

Встановлення сепараторів для центрального опалення

Сепаратори легко та швидко встановлюються. Повітророздільник слід встановлювати якомога ближче до місця осідання газів. Зазвичай пристрій встановлюють безпосередньо за опалювальним котлом на подаючий трубопровід.

Щиро запрошуємо вас ознайомитися з нашим широким асортиментом сепараторів. Видалення повітря з системи опалення ще ніколи не було таким простим!
