Для яких установ найкраще підходить примусовий водонагрівач? За якими критеріями вибирають примусовий водонагрівач для конкретного приміщення? На якій висоті слід монтувати обігрівач? Тільки на onninen.pl практичні запитання та відповіді.

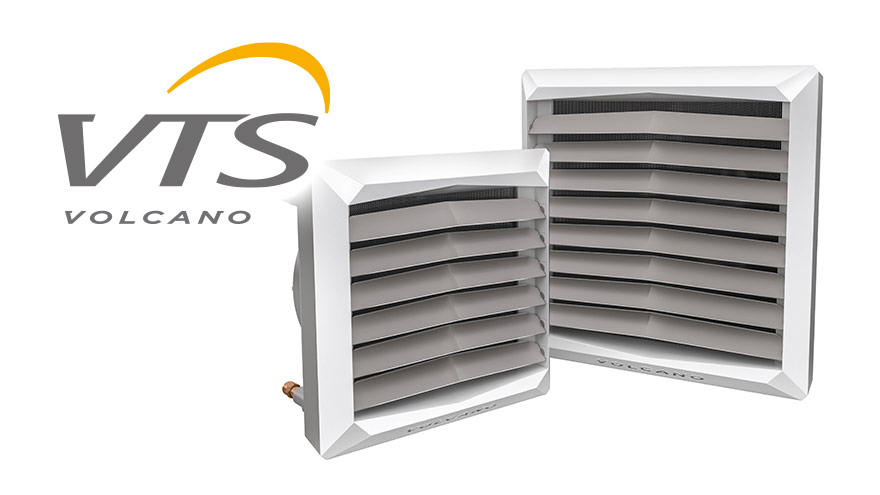

Обігрівачі VOLCANO є невід'ємною частиною сучасних опалювальних установок. Застосовуючись в будинках середньої та великої площі, вони усувають проблему недогріву та негативного впливу атмосферних факторів на інтер’єр. Водонагрівачі VOLCANO відповідають очікуванням найвибагливіших користувачів. Обігрівачі VTS - це пристрої, конструктивні та робочі параметри яких відповідають ряду вимог європейських стандартів і підтверджені міжнародними сертифікатами Eurovent і TÜV.
Дивіться торгову зону ВТС на складі
VTS має власні виробничі підприємства для Central VENTUS у Польщі, Китаї, Індії та Атланті для швидкої доставки пристроїв у різні регіони світу, обігрівачі та штори виробляються лише в Польщі. Виробництво пристроїв базується на сучасних і дуже жорстких стандартах, розроблених VTS Group. Усі комплектуючі та напівфабрикати, що надходять до Центрів, готуються за патентами та стандартами підприємства. Повторюваність, висока якість підтверджена незалежними сертифікатами.
- Для яких установ найкраще підходить примусовий водонагрівач?
- За якими критеріями вибирають примусовий водонагрівач для конкретного приміщення?
- Який діапазон потужності споживають ці пристрої?
- На якій висоті слід монтувати обігрівач?
- Чи можна отримати рівномірну температуру в усьому опалювальному приміщенні, обігріваючи приміщення водяним припливним калорифером?
- Чи можна довільно регулювати потік теплого повітря, що створюється обігрівачем? (сила, напрямок, кут тощо)?
- Чи можна підвішувати обігрівачі в різних положеннях, в тому числі на стелі?
- Чи можуть обігрівачі працювати з будь-яким джерелом тепла, включно з тепловими насосами?
- Які параметри повинен мати пристрій, що подає воду?
- Чи можна також використовувати обігрівачі для охолодження приміщень?
- Як провітрити приміщення за допомогою обігрівача?
- Які елементи пристрою найбільше впливають на його енергоефективність?
- Чи можуть припливні водонагрівачі працювати з системою BMS? Якщо так, то як оптимізується їхня робота?
- Як часто необхідно проводити технічне обслуговування цих пристроїв і які заходи потрібно проводити, щоб продовжити надійну роботу обігрівача?
Питання та відповіді:
1. Для яких установ найкраще підходить примусовий водонагрівач?
Повітродувне опалення найкраще використовувати у виробничих цехах, виробничо-складських приміщеннях, складах, майстернях, сервісних центрах, виставкових залах, спортивних спорудах, супермаркетах, комерційних об’єктах, культових спорудах та багатьох інших, де ми хочемо швидко та ефективно розподілити тепле повітря в приміщенні.
2. За якими критеріями вибирають припливний водонагрівач для даного приміщення?
Кожен вибір обладнання здійснюється відповідно до конкретних потреб закладу. Вибір моделей обігрівачів, які пропонує ВТС ЄВРОХАТ, дозволяє легко підлаштувати їх під потреби конкретного приміщення.
Правильний вибір починається з визначення потреби в теплі. Наступним важливим кроком у виборі є температура теплоносія, який буде генеруватися джерелом тепла, і цільова температура, яка має переважати в установі. Маючи ці дані, ми можемо зчитувати теплову потужність окремих моделей обігрівачів для конкретних потужностей вентилятора в залежності від технічних параметрів приладів. Залежно від призначення об'єкта важливим аспектом є швидкість повітряного потоку, тобто швидкість вентилятора і тип теплообмінника, який вибирається в залежності від температури теплоносія. Чим вища температура середовища, тим частіше використовуються менші теплообмінники, наприклад VOLCANO VR1. При середніх температурах нижче 70/50°C рекомендується використовувати нагрівачі з дворядним теплообмінником, тобто нагрівачі VOLCANO VR2 або VOLCANO mini.
Останнє важливе питання - це призначення об'єкта і висота установки. Якщо це, наприклад, торгово-сервісне приміщення, то третя швидкість вентилятора – це максимальна швидкість, щоб людям, які знаходяться біля пристрою, було комфортно. Потужність нагріву пристрою зчитується для заданої температури теплоносія для заданої швидкості вентилятора та температури повітря на вході, яка повинна дорівнювати цільовій температурі, яку ми хочемо досягти в опалювальному приміщенні.
У складських залах, де швидкість повітряного потоку та шум не мають великого значення, пристрої, як під стелею, так і на стіні, працюють без регулювання з максимальною потужністю або можуть бути оснащені новою доступною автоматикою 0-10 В у VTS EUROHEAT, де швидкість вентилятора вибирається залежно від різниці між цільовою та переважаючою температурами. Цікавою функцією автоматики 0-10V, окрім її автоматичної та інтуїтивно зрозумілої роботи, є можливість впливати на чутливість сигналу 0-10V залежно від різниці температур у діапазоні модифікації +10, +20, +30. або +40%, що дає повну можливість адаптації до даного типу об'єкта. Ця функція дозволяє вмикати вентилятор на більшу потужність навіть при невеликих перепадах температур, що дуже корисно для приміщень площею понад 150 м², де часто швидка та ефективна реакція вентилятора на умови, що швидко змінюються. необхідний.
Враховуючи всю вищезазначену інформацію, можна спрощено підібрати обігрівачі для задоволення теплових потреб будівлі. Потужність джерела тепла повинна відповідати мінімальній потужності, необхідної для покриття потреби в теплі.
Сам розрахунок вибору спрощено можна описати так: ділимо потужність джерела на теплову потужність вибраного опалювально-вентиляційного приладу в даному редукторі і отримуємо кількість приладів, які повинні використовуватися на нашому об'єкті.
3. Який діапазон потужностей споживають нагрівачі?
Залежно від типу нагрівача і роботи в окремих передачах регулятора змінюється потужність двигуна. Однак максимальна потужність, споживана пристроєм, знаходиться на рівні номінальної потужності використовуваних двигунів вентиляторів. Вентилятори обігрівачів Volcano VR1/VR2 переміщують багато повітря, понад 5000 м³/год, тому потужність використовуваного двигуна становить 530 Вт, Volcano mini має менший вентилятор, тому максимальна потужність двигуна тут становить 124 Вт.
4. На якій висоті слід монтувати обігрівач?
Залежно від типу та призначення об’єкта прилади можуть кріпитися на стіну або під стелю. Особливо у високих будівлях, тобто від 7 м, рекомендується встановлювати обігрівачі як на стіні, так і під стелею. Обігрівачі, встановлені під стелею, також виконують роль дестратифікаторів, тому немає необхідності обладнати приміщення цими додатковими пристроями. Для ефективного розподілу тепла обігрівачі найчастіше монтують на стіні на висоті від 3 до 6 м і під стелею на висоті від 7 до 12 м.
| На стіні: | На стелі: |
 |  |
|---|---|

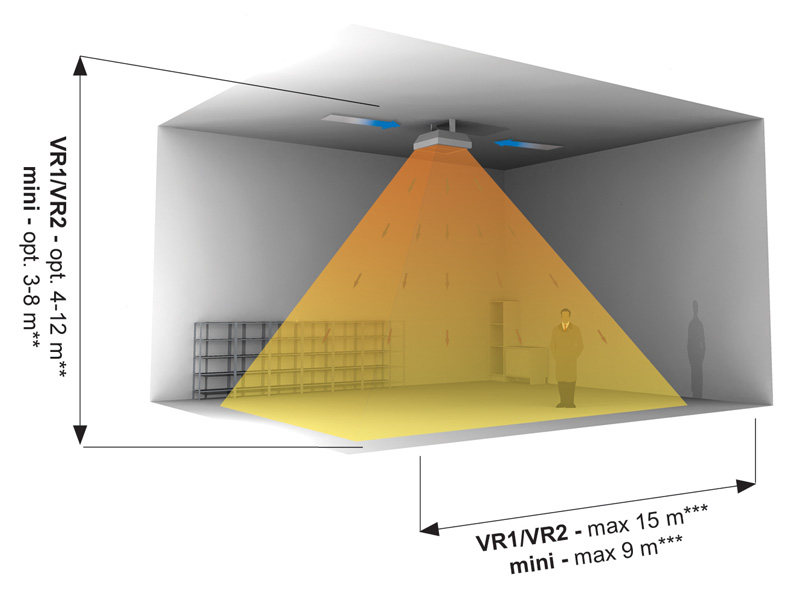

| VR1/VR2 - оптимальна висота: від 3 до 8 метрів Міні - оптимальна висота: від 2 до 5 метрів | VR1/VR2 - оптимальна висота: від 4 до 12 метрів Міні - оптимальна висота: від 3 до 8 метрів |
5. Чи можна досягти рівномірної температури в усьому опалювальному приміщенні при обігріві приміщення водяним припливним калорифером?
Перевагою примусового опалення є отримання рівномірної температури в опалювальному приміщенні. Примусова конвекція тепла, викликана роботою вентилятора, забезпечує швидку та ефективну віддачу тепла. Рівномірний розподіл тепла досягається правильним підбором приладів, хорошим співвідношенням з джерелом тепла та відповідною автоматикою. Усі аспекти, особливо описані в п.п 2 від вибору кількості пристроїв вибір відповідних елементів автоматизації впливає на розподіл тепла. При виборі слід враховувати розташування приладів, яке також визначає спосіб розподілу тепла. Пристрої слід встановлювати по черзі, щоб забезпечити найкращий розподіл тепла.
6. Чи можна вільно регулювати потік теплого повітря, який виробляє нагрівач? (сила, напрямок, кут тощо)?

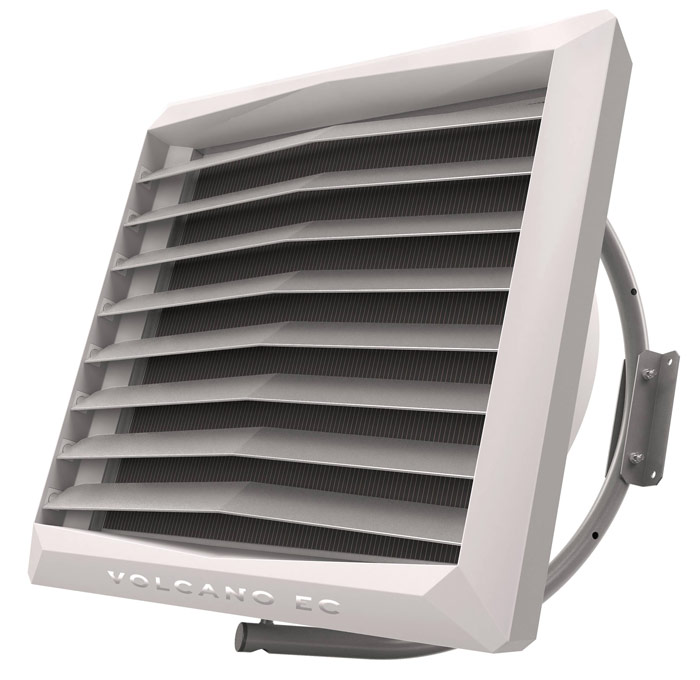

Існує багато різних конфігурацій монтажу обігрівачів VOLCANO. Пристрої розроблені таким чином, щоб максимально адаптуватися до вимог даного проекту, забезпечуючи максимально ефективний розподіл нагрітого повітря в опалювальному приміщенні.

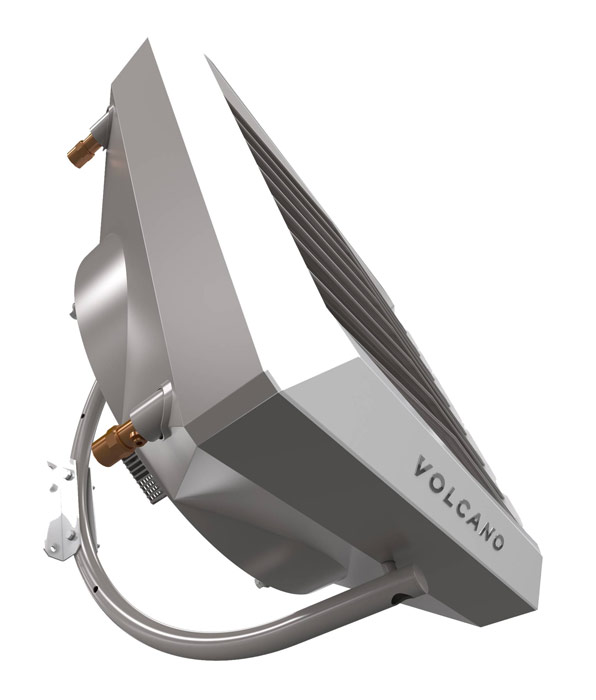

Напрямок повітряного потоку можна досягти в двох площинах, горизонтально можна повертати пристрій на консолі на кут +/-60° (праворуч і ліворуч). У вертикальній площині можна використовувати зсув консолі на +/-20° (вгору і вниз). У вертикальній площині також можна індивідуально регулювати повітряні лопаті VOLCANO VR1 і VR2, кожна лопатка може бути встановлена незалежно в чотирьох положеннях. У разі встановлення обігрівачів у стельову систему ви також можете зняти половину повітропроводів у VOLCANO VR1 та VR2 та повернути їх для кращого розподілу повітря вправо та вліво.
Обігрівачі Volcano MINI мають аналогічні монтажні рішення, як і VOLCANO VR1 і VR2. Лопаті дозволяють плавно регулювати, що дозволяє краще регулювати напрямок повітряного потоку відповідно до вимог проекту.
Існують також рішення, в яких не використовується кріплення на консолі, призначеної для пристрою. Тут також нагрівачі мають додаткові отвори в рамі теплообмінника, завдяки яким обігрівачі можуть бути встановлені на іншій опорній конструкції для ефективного розподілу повітря.

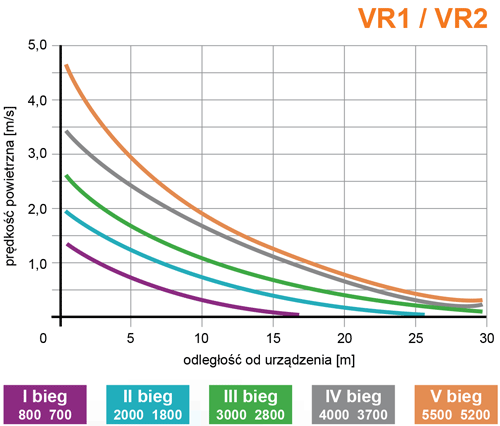

Сила обдування повітрям регулюється за допомогою автоматики.
7. Чи можна підвішувати обігрівачі в різних положеннях, в тому числі на стелі?
У попередніх пунктах були частково висвітлені можливості розподілу повітря в опалювальному приміщенні з різними обігрівальними установками. У багатьох випадках його рекомендують встановлювати на стелі, особливо у високих залах. У зв’язку з накопиченням повітря під стелею, доцільно встановлювати обігрівачі під стелею, щоб проштовхувати накопичене повітря, нагріваючи та добре його розподіляючи. Існують також дуже хороші рішення для монтажу стін і стелі, щоб ще ефективніше опалювати приміщення. У такій конфігурації навіть для невеликих об’єктів встановлюють лише два обігрівачі, де один кріпиться на стіні, а другий монтується на 2/3 відстані від першого під стелею, припускаючи, що об’єкт не менше 7 м заввишки.
8. Чи можуть обігрівачі працювати з будь-яким джерелом тепла, включаючи теплові насоси?
Обігрівачі можуть працювати з різними джерелами тепла з різними параметрами. Але слід пам'ятати, що при зниженні температури теплоносія теплова потужність нагрівачів зменшується. Теплові насоси для опалення приміщень набирають популярність. У такій системі також потрібен максимально великий теплообмінник. У конфігурації з тепловими насосами найкраще працює обігрівач VOLCANO VR2 з серії VTS EUROHEAT. Якщо даний об’єкт має певну потребу в теплі, необхідно забезпечити задане значення теплової потужності незалежно від типу джерела тепла. При низькій температурі середовища прилад виробляє меншу потужність нагріву, тому для забезпечення необхідної кількості енергії в приміщенні необхідно використовувати набагато більшу кількість приладів.
9. Які параметри повинна мати вода, що подає нагрівачі?
Параметри живильної води залежать від наявності комунікацій, наприклад, від міської системи опалення або власного джерела тепла. Нагрівачі Volcano VR1 і VR2 розраховані на роботу з холодоагентом до температури 130°C, а міні-нагрівачі VOLCANO з температурою холодоагенту 120°C. Найпоширенішою температурою подачі для обігрівачів є 70/50°C і 80/60°C, що обумовлює співпрацю з газовими та твердопаливними котлами, що працюють на біомасі або еко-гороху.
10. Чи можна також використовувати обігрівачі для охолодження приміщень?
Звичайно, обігрівачі VOLCANO VR1 і VR2 також можна використовувати для охолодження приміщень. Тут, як і при нагріванні низькотемпературним середовищем, краще працює обігрівач VOLCANO VR2. Звертаємо Вашу увагу, що обігрівачі зі звичайної пропозиції бренду VTS EUROHEAT не мають піддону для відведення конденсату. Відповідальність за будь-яку модифікацію несе користувач, інструкції щодо зливу конденсату для обігрівачів VR1 і VR2 є в VTS. Важливим аспектом є відведення конденсату - обігрівачі Volcano не оснащені туманоуловлювачем, тому для запобігання виносу конденсату з ребер теплообмінника приладу рекомендується використовувати прилади на максимальній третій швидкості вентилятора.
11. Як можна провітрити приміщення за допомогою обігрівача?
Навіть якщо ми не маємо доступу до охолодженої води в приміщенні, ми можемо використовувати сам вентилятор, щоб викликати рух повітря. Тільки механічна вентиляція, яка передбачає обмін повітря лише за допомогою обігрівачів, неможлива. Але в результаті роботи вентилятора обігрівачі ефективно підтримують систему вентиляції, розподіляючи повітря від вентиляційних установок. Нова автоматика 0-10V, до складу якої входить контролер HMI VR, дозволяє одним перемикачем переходити в режим охолодження та провітрювати приміщення влітку.
12. Які елементи пристрою найбільше впливають на його енергоефективність?
Енергоефективність виробу залежить від усіх компонентів, що входять до складу пристрою, і від точності їх підгонки. Може здатися, що обігрівач - це простий виріб, оскільки він складається лише з трьох основних компонентів: теплообмінника, вентилятора та корпусу. Виконавчим елементом повітряного потоку є вентилятор, теплообмінник віддає тепло і все це закрито кожухом. Однак теплообмінник має бути добре підігнаний до заданої потужності вентилятора, щоб уся система працювала максимально ефективно. Ці елементи складають виконавчу систему опалення, але на цьому робота дизайнерів не закінчується. Щоб ці компоненти працювали добре, вони повинні бути розміщені в корпусі, який забезпечить ідеальну посадку без, наприклад, продуву зовні нагрівального світла теплообмінника.
Розподіл повітря також має бути якомога кращим і відбуватися з однаковою швидкістю через теплообмінник. Яскравим прикладом є міні-обігрівач VOLCANO, де завдяки корпусу зі спіненого поліпропілену таке рішення було ідеально реалізовано при збереженні невеликої глибини всього пристрою.
Конструкція корпусу повинна забезпечувати герметичність не тільки з боку вентилятора, а й з передньої та бічної частин теплообмінника. На ринку є багато рішень, де воронка вентилятора прикручується до теплообмінника, а спереду розміщена естетична передня панель. На жаль, він не з'єднується з воронкою вентилятора, тому теплообмінник не закритий в герметичний корпус. Це спричиняє втрати тепла з теплообмінника та знижує ефективність усього пристрою у віддачі тепла повітрю, що нагнітається вентилятором.
Всі компоненти щільно закриті в корпусах обігрівачів VOLCANO, а використовувані матеріали корпусу не мають високих коефіцієнтів теплопровідності, тому корпуси VOLCANO не нагріваються, як у випадку з обігрівачами в металевому корпусі або в тих, де к.к.д. заважає зазор між передньою панеллю та воронкою вентилятора. Корпус міні-обігрівачів VOLCANO є відмінним матеріалом з точки зору не тільки акустичної, але і теплоізоляції. Цей корпус щільно закриває елементи пристрою з усіх боків, завдяки чому корпус взагалі не нагрівається під час роботи, а все тепло від теплообмінника спрямовується на повітря, що перекачується. Можна сміливо сказати, що в даний час на європейському ринку немає такого пристрою, який би ефективно і щільно захищав теплообмінник з боку нагрівання корпусу під час роботи. Ефективність передачі тепла потоку повітря в цьому випадку найкраща.
Тому всі компоненти дуже важливі і тільки їх точна підгонка вплине на кінцеву ефективність пристрою. Навіть використання ідеального вентилятора з помилками конструкції зведе нанівець будь-яку економію, досягнуту таким чином.
13. Чи можуть припливні водонагрівачі працювати з системою BMS? Якщо так, то як оптимізується їхня робота?
В даний час система BMS, тобто головна система управління будівлею, все частіше зустрічається в нових або великих будівлях. VTS EUROHEAT представив у своїй пропозиції контролер HMI VR, який стандартно має можливість підключення та налаштування за протоколом MODBUS RTU через роз’єм RS485. Контролер керує максимум вісьмома регуляторами ARWE3.0, тобто він може підтримувати до восьми пристроїв VOLCANO VR1/VR2 або 24 міні-пристроїв VOLCANO (один регулятор ARWE3.0 працює з трьома міні-нагрівачами VOLCANO). Ви можете дистанційно зчитувати параметри та зберігати нові з контролера HMI VR.
14. З якою періодичністю необхідно проводити технічне обслуговування обігрівачів і які заходи необхідно проводити для продовження надійної роботи обігрівача?
Обслуговувати обігрівачі нескладно, але це залежить від того, як вони встановлені в об'єкті. Однак, якщо зупинитися на аспекті самого очищення та його циклічності, то багато в чому це залежить від умов, в яких використовується прилад. Рекомендується очищати теплообмінник на стороні потоку повітря один раз на рік за допомогою стисненого повітря перед опалювальним сезоном. За необхідності корпус і коробку вентилятора також слід періодично очищати від пилу та жирових відкладень. Один раз на три роки можна запропонувати промити теплообмінник теплою водою у напрямку, протилежному до течії теплоносія, і, якщо пристрій не розбирається, злити воду через дренаж теплообмінника. При першому огляді пристроїв також пропонується перевірити і при необхідності підтягнути всі троси в коробці двигуна і в елементах автоматики. Після першого сезону використання приладів рекомендується один раз перевірити підключення електричних кабелів.
Він відповів:
Войцех Лев Кедровський
Менеджер по продукції ВТС ЄВРОТЕПЛО
