Правильний вибір мережевих кабелів має вирішальне значення, особливо у випадку зовнішнього застосування, де вони піддаються впливу несприятливих погодних умов, ультрафіолетового випромінювання, вологи або навіть механічних факторів. Безсумнівно, вибір правильного кабелю має величезний вплив на якість мережевого з'єднання, тому варто заглибитися в тему та вивчити відмінності між окремими типами кабелів UTP та FTP, призначених для зовнішнього використання.
Перевірте кабелі UTP/FTP у оптового продавця Onninen
Що таке кабелі UTP/FTP?
У сфері мережевих технологій кабелі Ethernet є невід'ємною частиною інфраструктури, впливаючи на ефективність та надійність передачі даних. Однак є один ключовий аспект, який заслуговує на особливу увагу: екранування. Кабелі Ethernet, особливо ті, що позначені як UTP (неекранована вита пара) та FTP (фольгована вита пара), відрізняються один від одного в цьому аспекті. Чому екранування таке важливе?

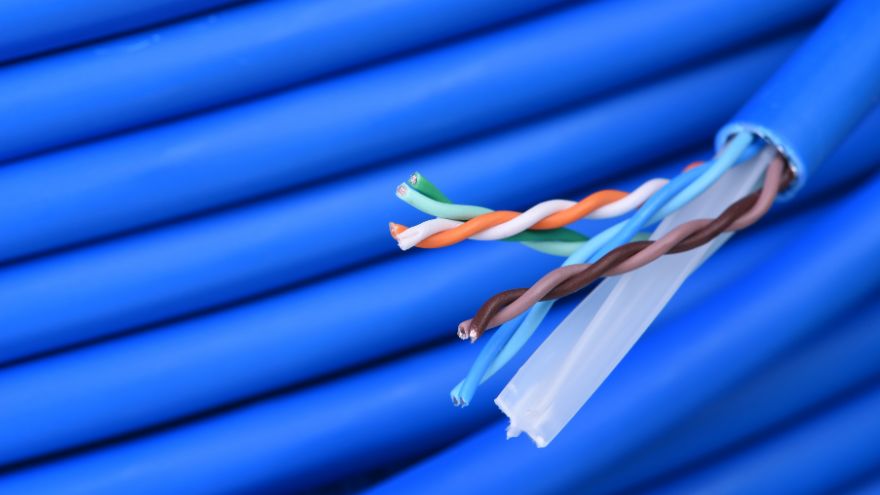

U/UTP (раніше UTP) – неекранована вита пара: це стандартний кабель Ethernet на основі витої пари, який не має додаткового екранування. Він складається з нескручених пар проводів, що робить його вразливим до електромагнітних перешкод.
- Кабель UTPW 4x2x0.5 CAT 5E вита пара до землі DRUM
- Зовнішній кабель SecurityNET U/UTP кат. 6, з гелевим поліетиленовим покриттям, 500 м
- Комп'ютерний кабель ALANTEC UTP кабель 4PR cat.5e OUTDOOR GEL /305 м/
F/UTP (раніше FTP) – фольгована вита пара: цей кабель з витою парою містить фольгований екран навколо всіх пар проводів для захисту від електромагнітних перешкод, але не має додаткової екрануючої сітки.
- Кабель FTPW 4x2x0.5 cat.5E вита пара до землі DRUM
- Кабель SecurityNET F/UTP кат. 6 для зовнішнього використання, з гелевим PE покриттям, 1000 м
- Комп'ютерний кабель ALANTEC FTP кабель 4x2x24AWG OUTDOOR GEL cat.5e /305 м/
U/FTP – вита пара, кожна пара якої загорнута в окремий фольгований екран: У цьому типі витої пари кожна пара проводів загорнута в окремий фольгований екран, що забезпечує певний захист від електромагнітних перешкод.
F/FTP – FTP – Вита пара, кожна пара провідників якої обгорнута в окремому фольгованому екрані. Додатково в фольгованому екрані: У цьому кабелі вита пара кожна пара провідників обгорнута в окремий фольгований екран і додатково повністю екранована фольгою, що забезпечує дуже ефективний захист від електромагнітних перешкод.
SF/UTP (раніше STP) – екранована вита пара з фольги та сітки: цей кабель з витою парою має екран з фольги та сітки навколо всіх пар проводів, що забезпечує чудовий захист від електромагнітних перешкод.
S/FTP (раніше SFTP) – вита пара, кожна з яких додатково обгорнута сітчастим екраном: У цій витій парі кожна пара проводів обгорнута фольгованим екраном, а вся вита пара екранована сіткою, що забезпечує дуже ефективний захист від електромагнітних перешкод.
- Кабель SecurityNET S/FTP кат. 7 CU LSZH, 1000 м
- Комп'ютерний кабель ALANTEC Мультимедійний S/FTP(SSTP) кабель кат. 7 4x2x23AWG 1500 МГц /500 м/
- Кабель S/FTP cat.7A euroclass B2ca LSOH 1500 MHz (10Gb/s) 500 м 25-річна гарантія, якість перевірена лабораторією INTERTEK (США)
SF/FTP (раніше S-STP) – вита пара, кожна з яких додатково обгорнута фольгою та екранована сіткою: це найбільш екранована вита пара, в якій кожна пара проводів обгорнута фольгою та екранована сіткою, що забезпечує дуже високий рівень захисту від електромагнітних перешкод.
Як вибрати правильну категорію кабелю UTP/FTP?
Вибір правильної категорії кабелю UTP/FTP є ключовим при проектуванні телекомунікаційних мереж. Мідні кабелі поділяються на різні категорії, кожна з яких має свої специфічні параметри та застосування:
- Категорія 5 – локальні мережі, охоплює застосування, що використовують смугу частот до 100 МГц;
- Категорія 6 – розширення стандарту ISO/IEC 11801/TlA, запроваджене в 1999 році, охоплює кабельні системи, вимоги до пропускної здатності яких становлять до 250 МГц (пропускна здатність 200 Мбіт/с). Вона передбачає реалізацію гігабітного Ethernet (4x 250 МГц = 1 ГГц) та передачу ATM зі швидкістю 622 Мбіт/с;
-
Категорія 6A – введена разом із класом FA стандартом ISO/IEC 11801 2002:2. Охоплює діапазон частот до 500 МГц; - Категорія 7 – описана в ISO/IEC 11801 2002:2. Можлива реалізація застосувань з використанням смуги частот до 600 МГц. Вона відрізняється від попередніх класів використанням кабелів типу S/FTP (кожна пара в екрані плюс екран, що охоплює чотири пари), з'єднаних екранованими роз'ємами. Для цього класу кабельних систем можлива реалізація систем передачі даних зі швидкістю понад 1 Гбіт/с;
- Категорія 7A – запроваджена стандартом ISO/IEC 11801 2002:2. Охоплює діапазон частот до 1000 МГц.
Вибір правильної категорії кабелю UTP/FTP залежить від конкретних потреб даної мережі. Чим вища категорія, тим більша пропускна здатність і кращі параметри, що важливо для ефективних мереж передачі даних. Тому важливо узгодити тип кабелю з вимогами та очікуваннями щодо швидкості та надійності передачі даних.
