Дуже швидкий і динамічний розвиток фотоелектричних установок, який відбувається в усьому світі в останні роки, вражає. Це значною мірою є результатом відмови від традиційних, невідновлюваних джерел енергії. Ця технологія постійно розвивається, що знижує витрати.
На жаль, рентабельність інвестицій часто підвищується за рахунок зниження якості та, як наслідок, зниження рівня безпеки самої фотоелектричної установки. З цієї причини дуже важливо, щоб після установки установка відповідала всім вимогам безпеки, а її впровадження відповідало чинним нормам. Ми можемо бути впевнені в цьому, лише проводячи відповідні приймальні та періодичні випробування та перевірки. Законодавчою основою тут є насамперед багатоаркушний стандарт PN-EN 62446, який визначає метод і обсяг контролю безпеки фотоелектричних установок. Вимірювання дозволяють визначити не тільки безпеку, але й ефективність даної установки та її компонентів.

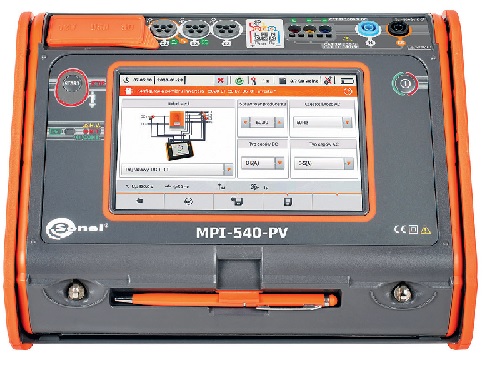

Вимірювач параметрів MPI-540-PV для електричних і фотоелектричних установок
Стандарт поділяє тести на тести категорії 1 і 2 і додаткові тести. Однак, щоб навіть почати перевірку, потрібно мати відповідні вимірювальні прилади . Лічильник MPI-540-PV SONEL є багатофункціональним вимірювачем параметрів електричної та фотоелектричної установки. Пристрій розроблено відповідно до вимог стандартів PN-EN 61557 і PN-EN 61010, що гарантує належну точність і безпеку під час роботи. Лічильник пропонує великі можливості для перевірки захисту від ударів і аналізу якості енергії, також можна успішно використовувати для випробувань категорії 1, визначених стандартом PN-EN 62446, які включають:
- безперервність захисних з'єднань,
- опір землі,
- опір ізоляції на стороні постійного струму,
- напруга холостого ходу UOC,
- струм короткого замикання ISC,
- робочі струми та потужності на сторонах постійного та змінного струму інвертора,
- ефективність інвертора.

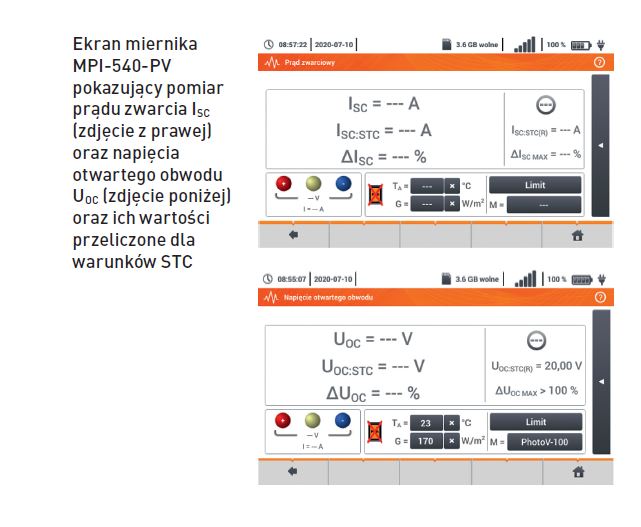

Стандарт вимагає виконання всіх випробувань приймальної установки на стороні змінного струму перед виконанням вимірювань Категорії 1. Сфера їх застосування визначається стандартом PN-HD 60364 і в цьому випадку буде працювати. Вимірюючи такі параметри фотоелектричної установки, як струм короткого замикання ISC або напруга холостого ходу UOC, можна швидко перевірити правильність підключення модулів у ланцюзі, їх правильну поляризацію та роботу. Вимірювання можна проводити як для всього ланцюга панелей, так і для окремого модуля. Виробник зазвичай надає параметри окремих елементів фотоелектричної установки, виміряні відповідно до STC (стандартні умови випробувань). Для порівняння вимірювальний прилад може автоматично конвертувати результати в умови STC. У цьому випадку необхідно також зберегти каталожні параметри фотоелектричних панелей в базі даних модуля, яка знаходиться в пристрої. Це також необхідно для розрахунків і для оцінки результату вимірювання. Безперервність захисних з’єднань і опір заземлення на стороні постійного струму буде вимірюватися таким же чином, як і в установках приймання змінного струму. Однак у випадку випробувань опору ізоляції різниця полягає в тому, що вимірювання виконуються під напругою, тому потрібно бути особливо обережним.
Значення робочих струмів і потужності на сторонах постійного і змінного струму необхідно перевіряти під час роботи обох установок. На підставі цих вимірювань ми перевіримо ефективність інвертора та порівняємо її з ефективністю, заявленою виробником. Результати, збережені в пам'яті глюкометра, можна надалі використовувати у звіті. Тут стане в нагоді спеціальна програма для цих цілей: Sonel Electrical Measurements 6. Разом із усім спектром обладнання та вимірювальними можливостями лічильник є цінним інструментом у роботі вимірювача. Особливо його оцінять електромонтажники, які виконують приймальні вимірювання в електричних і фотоелектричних установках.
Томаш Горжелянчик
SONEL SA
