Як випливає з назви, запобіжні та запобіжні клапани використовуються для випуску рідини з контуру, коли її надлишок викликає небезпечне підвищення тиску, що загрожує поломкою та неконтрольованим затопленням. Але чи це єдина їх роль? У нашому посібнику ми представляємо принципи їх використання та порадимо, як їх правильно відкалібрувати. Запрошуємо вас!
Для чого використовується запобіжний і запобіжний клапан?
Призначення запобіжного клапана - підтримувати робочу точку циркуляційного насоса якомога ближче до номінального значення . Якщо запобіжний/диференційний клапан не встановлено, втрати тиску в системі збільшуються, коли витрата зменшується через часткове закриття двоходових клапанів. Запобіжний і запобіжний клапан (також званий запобіжним і диференціальним клапаном) з налаштуванням, що дорівнює необхідній висоті підйому насоса в установці , дозволяє обмежити підвищення тиску при витраті ΔG через клапан. Ця робота забезпечується незалежно від кількості закритих вентилів в установці. Насправді, коли задане значення встановлено, значення тиску стравлювання є постійним залежно від зміни потоку. Правильно вибраний клапан повинен гарантувати достатній потік через байпас для підтримки номінальної робочої точки насоса за будь-яких робочих умов установки , наприклад, коли термостатичні клапани закриті.
Тому такий клапан служить не тільки «запобіжником» установки, але і регулятором її правильної роботи. Оскільки з часом ефективність циркуляційного насоса зменшується, лінійний опір зменшується, а перепад тиску в установці зростає. Клапан відкривається до встановленого тиску, підтримуючи висоту підйому насоса на належному постійному рівні. Однак, щоб це сталося, його потрібно встановити в потрібному місці і правильно відрегулювати. Це трохи схоже на запобіжник в електроустановці - якщо ми використовуємо, наприклад, 25-амперний, а насправді потрібен 10-амперний, він не спрацює належним чином, навіть коли перевантажена розетка почне плавитися і горіти. . Отже, як правильно налаштувати запобіжний клапан? Докладніше про це трохи пізніше, давайте спочатку розберемося з питанням складання.
Запобіжний і запобіжний клапан: де встановити?
Запобіжний і запобіжний клапан можна встановити в будь-якому положенні, просто дотримуйтеся напрямку потоку, зазначеного стрілкою на корпусі клапана. В установках із традиційними котлами клапан встановлюється в кінці установки, між подачею та поверненням, що дозволяє контролювати тиск і забезпечує мінімальний потік через джерело тепла. В установках з газовими котлами рекомендується встановлювати клапан після насосної системи , що забезпечує більш високий ΔT (зміну температури) в установці з нижчою температурою зворотної лінії, що позитивно впливає на роботу всієї системи. .
Перегляньте пропозицію запобіжних клапанів зараз
Запобіжний та запобіжний клапан – налаштування
Щоб відрегулювати клапан, установіть ручку на потрібне значення, позначене на шкалі, при якому відкривається байпас . Варто пам'ятати, однак, що виробники використовують різні методи масштабування клапанів - деякі більш безпосередньо, відповідно до значення тиску, а інші використовують одиниці вимірювання m слів (метри водяного стовпа). У будь-якому випадку клапан працює за суто механічним принципом: ручка чинить тиск на пружину, яка утримує запірний елемент. Чим більше стиснута пружина, тим більше сила, з якою притискається замикаючий елемент, а отже, тим вище тиск, при якому відкривається потік.
Щоб швидко відрегулювати перепускний клапан, ви можете скористатися практичною покроковою процедурою. Він полягає в наступному: установка повинна працювати, регулюючі клапани повинні бути повністю відкриті, а перепускний клапан (перепускний клапан) повинен бути встановлений на максимальне значення. Закрийте приблизно 30% термостатичних вентилів і поступово відкривайте клапан за допомогою регулювальної ручки. Потім за допомогою термометра або просто руки перевірте, чи гаряча вода надходить у байпасний контур. Як тільки ви помітите підвищення температури, знову відкрийте термостатичні вентилі та перевірте, чи перестала надходити гаряча вода в байпас. Нарешті, просто заблокуйте ручку (наприклад, затягнувши стопорний гвинт, але рішення в цьому відношенні відрізняються залежно від виробника клапана).
Запобіжні та запобіжні клапани є другосортними майстер-продуктами. Багато користувачів опалювальних установок можуть навіть не підозрювати про їх існування та не знати принципів їх роботи , але, як не парадоксально, це є найкращим доказом їх ефективності. До них варто підходити більш усвідомлено, адже від їх ефективності та правильної настройки залежить дуже багато. Традиційно наприкінці ми пропонуємо вам ознайомитися з найбільш рекомендованими моделями, які можна придбати в оптовику Onninen.
Огляд товарів у пропозиції Onninen

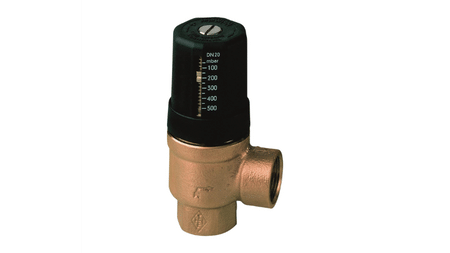

IMI TA Hydrolux DN20 запобіжний клапан
Запобіжний клапан Hydrolux DN20- матеріал корпусу: бронза;
- номінальний внутрішній діаметр: 3/4 дюйма (20);
- марка матеріалу: безцинкована бронза (90/10);
- з'єднання 1: газова конічна внутрішня різьба (BSPT);
- з'єднання 2: газова конічна внутрішня різьба (BSPT);
Електронний циркуляційний насос для питної води Onnline Pro 15-1/65B
Електронний, високоефективний циркуляційний насос Onnline Pro 15-1/65B :
- ефективний в діапазоні температур рідини: від +5°C до +95°C;
- ККД Qmax до 0,9 м 3 /год, висота підйому Hmax до 1,1 м;
- автоматичний відкачування повітря (дозволяє ефективно видаляти повітря з насосного простору);
- максимальний тиск в системі 10 бар;
- номінальна напруга: 230 В 50/60 Гц;
- В комплект входить зворотний клапан і термокришка водяної частини, а також запасна прокладка
- висока ефективність;
Регулятор тиску Resideo Braukmann D04FM
Регулятор тиску Resideo Braukmann D04FM захищає водопровідні установки від занадто високого вхідного тиску:
- регулятори тиску використовуються в побутових і промислових установках, захищаючи їх від пошкоджень в результаті зміни тиску і зменшуючи споживання води;
- навіть при сильних коливаннях тиску на вході тиск на виході підтримується постійним;
- завдяки зниженню та стабілізації тиску шуми потоку мінімізуються в усій установці;

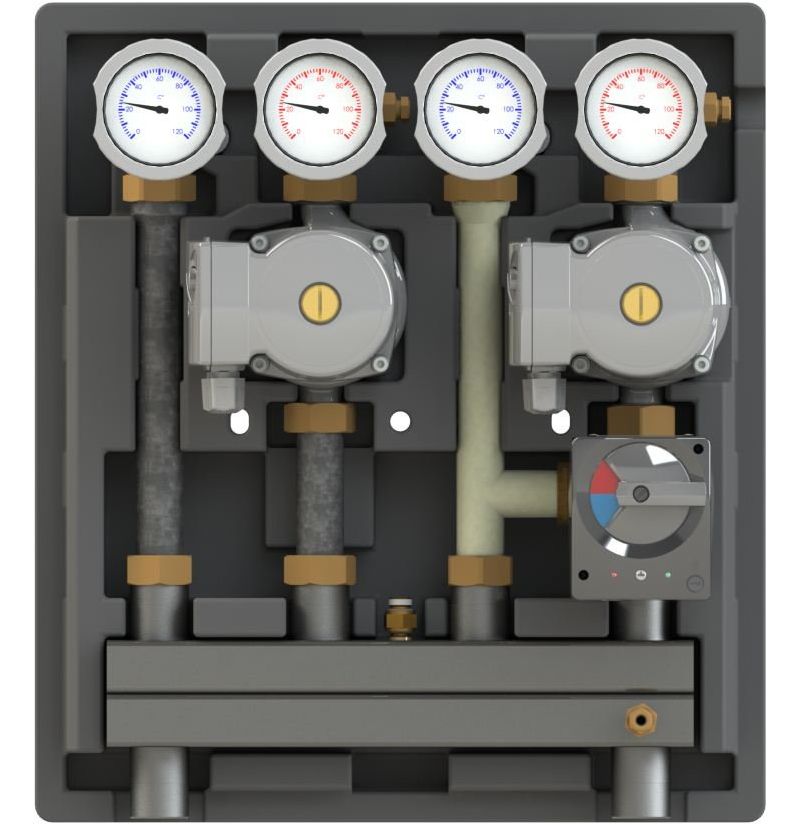

Он-лайн насосна група KOMBIMIX
Он-лайн група насосів KOMBIMIX :
- тип: зі змішувачем;
- вбудований манометр: немає;
- вбудований ротаметр: немає;
- вбудований газовіддільник: немає;
- з насосом: є;
- з пластинчастим теплообмінником: немає;

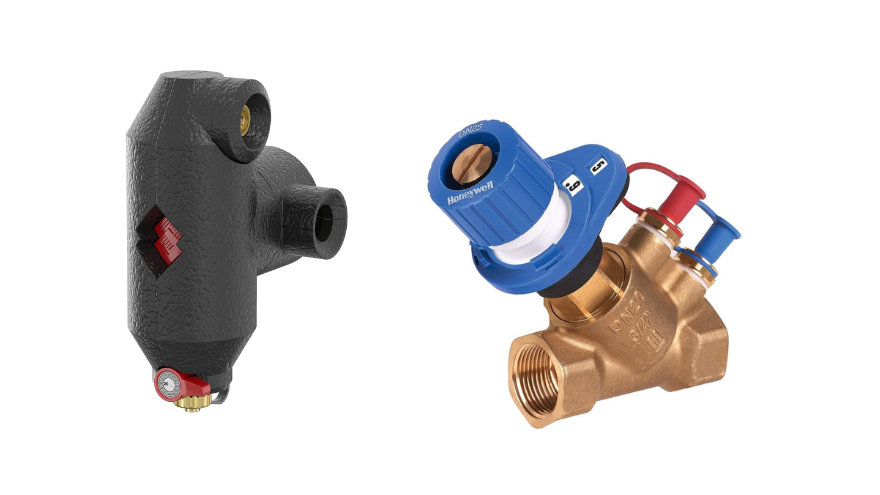

Відокремлювач повітря та бруду Flamcovent Clean Smart
Flamco Meibes Flamcovent Clean Smart сепаратор повітря та бруду :
- номінальний внутрішній діаметр: 1 дюйм (25);
- модель: горизонтальна/вертикальна;
- зі зливним клапаном: є;
- клас тиску пристрою: PN 10;
Термостатичний клапан Danfoss MTCV для ГВП
Багатофункціональний термостатичний клапан гарячої води Danfoss MTCV для ГВП з можливістю розширення до версії з термометром або модулем термодезінфекції:
- з'єднання 1: внутрішня газова циліндрична різьба (BSPP);
- номінальний внутрішній діаметр з'єднання 1: DN 15;
- номінальний внутрішній діаметр з'єднання 2: DN 15;
- матеріал корпусу: латунь;
- з'єднання 2: внутрішня газова циліндрична різьба (BSPP).
