У сьогоднішній статті ми представляємо інструкцію по приклеюванню труб ПВХ на воду - нижче ви знайдете всю інформацію, яка дозволить зробити міцне і герметичне з'єднання.
Що ти шукаєш?

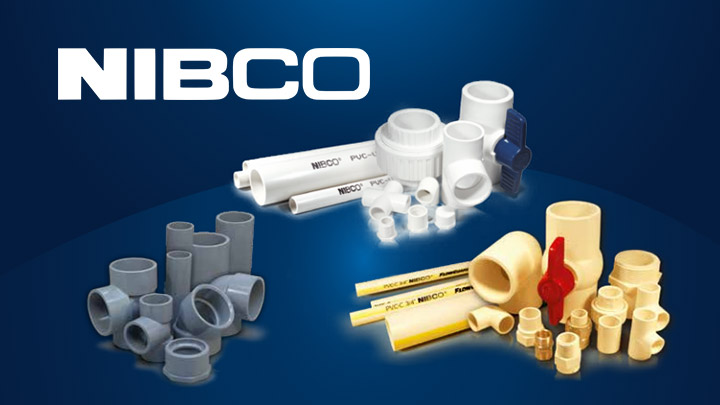

Системи інсталяції NIBCO PVC-C та PVC-U оптимальні для систем гарячого та холодного водопостачання та відповідають вимогам інвесторів, підрядників та користувачів. Вони мають гігієнічні сертифікати PZH (тобто їх можна використовувати для питної води) та відповідні технічні дозволи, видані ITB, а якість системи гарантується програмою постійного контролю, підтвердженою сертифікатом якості ISO 9001:2015. Особливими перевагами цієї системи є відсутність дорогого монтажного обладнання, швидкість монтажу, потік через повний поперечний переріз труби, що дозволяє максимально зменшити діаметр труби (відсутність дроселювання потоку на фітингах) і відмінні вогнестійкі властивості.

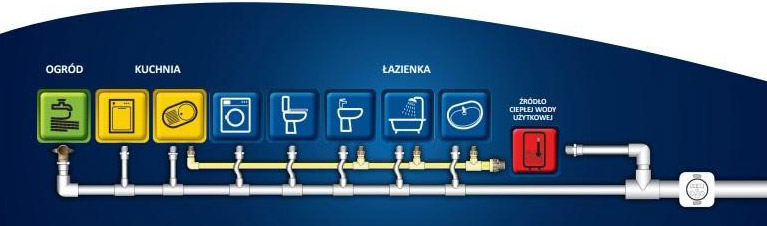

Діаметри водопровідних труб ПВХ | |
|---|---|
| раковина/біде/туалет | ½ дюйма |
| ванна/раковина/душ | ¾ дюйма |
| основний стояк | 1 дюйм |
| багато пристроїв, з’єднаних разом (наприклад, ванна + умивальник + туалет + душ) | ¾ дюйма |
Перегляньте продукцію NIBCO для водопровідних установок
Будівництво клеєних водопровідних установок - вироби та інструменти
Продукти:
- ПВХ та/або ПВХ труби відповідного діаметру.
- Фітинги з ПВХ та/або ПВХ відповідного діаметру.
- Розсувні ручки, в яких може ковзати труба - виготовлені з пластику.
- Стаціонарні тримачі, в яких труба не може рухатися - металеві з футеровкою EPDM.
Інструменти:
- Ножиці для різання труб або ножівка.
- Знімач труб або напилок для зняття фасок на краях труб.
- Ватерпас, рулетка, олівець.
- Засіб для чищення пластику та клей.
- Чиста тканина – корисна для витирання надлишків клею.
Приєднання ПВХ труб до існуючої інсталяції - клеєні з'єднання
Приєднати труби ПВХ до існуючої інсталяції можна двома способами: в будь-якому місці труби (за допомогою трійника) або в кінці (де труба закінчується заглушкою). Незалежно від того, який метод ви виберете, процедура буде схожою.
- Перед початком роботи перекрийте подачу води.
- Відріжте трубу прямо біля заглушки або в тому місці, де плануєте встановити трійник.
- При необхідності вкоротіть трубу до потрібної довжини.
- Підготуйте трубу до з’єднання з трійником або іншим фітингом. Для цього зробіть фаску з його країв фрезером або напилком.
- Під’єднайте трубу до трійника або до другої труби «насухо», а потім відзначте їх остаточне розташування олівцем.
- Перед остаточним з’єднанням очистіть елементи, які потрібно з’єднати, чистою тканиною.
Зміни в системі труб не призводять до естетичних порушень. Бренд NIBCO пропонує ПВХ труби та фітинги з полівінілхлориду різноманітних діаметрів.
Перегляньте продукцію NIBCO для систем водопостачання
З'єднання труб ПВХ-С і ПВХ-U
1. Перед склеюванням інсталяції, для перевірки розмірів, виконайте т.зв з'єднання - не "сухе". Труба повинна вільно входити на 2/3 глибини з’єднувального патрубка.
2. Розрізання труб найкраще виконувати спеціальними ножицями або - у випадку більшого діаметру - роликовими різцями. Також їх можна розрізати ножівкою, не забувши про дотримання прямого кута до осі труби.
3. На кінцях відрізаних труб потрібно зняти фаску. Це запобігає зіскрібанню клею під час вставлення труби у фітинг. Використовуйте суху тканину, щоб видалити опилки та будь-які інші забруднення.
4. Перед початком власне склеювання використовуйте очисник (C1EANERA), щоб спочатку пом'якшити та очистити поверхню з'єднаних елементів. Ганчіркою, змоченою очисником, протріть з’єднані елементи.
5. Потім, після висихання поверхні, нанесіть відповідний клей. Покриваємо клеєм і трубу, і розтруб з’єднуваного елемента.
6. Процес склеювання не повинен перевищувати хв. Просунувши трубу в гніздо з’єднувача до упору, поверніть її на -1/4, щоб досягти рівномірного розподілу сполучного.
7. Утримуйте елементи, що з'єднуються, протягом 15-30 секунд, не допускаючи вислизання труби з гнізда з'єднувача. Витріть надлишки клею сухою тканиною. При правильному з’єднанні на стику труби та фітинга утворюється рівний валик клею.
8. Щоб з’єднати труби та фітинги з ПВХ-U та ПВХ-C, використовуйте клеї, спеціально розроблені та рекомендовані NIBCO Sp. z o
9. При підключенні до інших систем холодного водопостачання або пристроїв можна використовувати зовнішні різьбові з’єднувачі PVC-U та PVC-C. Для установок із теплішою водою (ПВХ-C) використовуйте гвинтові з’єднання.
Джерело: матеріали виробника NIBCO.
Час висихання швів | ||
|---|---|---|
| темп. > 10°C | а) Для труб введення/виведення - 2" | 2 години. |
| b) Для труб 2 1/2" - 4" | 4 години | |
| c) Для труб до 6" - 10" | 8 годин | |
| темп. 5° - 10°C | a) Для труб 1/2" - 2" | 4 години |
| b) Для труб 2 1/2" - 4" | 8 годин | |
| c) Для труб до 6" - 10" | 16 годин | |
| темп. -10° - +5°C тільки для клею HT120 FlowGuard | a) Для труб 1/2" - 2" | 16 годин |
| б) Ola труби 2 1/2" - 4" | 72 години | |
Через час, вказаний у таблиці, можна провести випробування тиском.
У разі високої вологості повітря > 60 % час, після якого можна перевірити установку, слід збільшити на 50 %.
Джерело: матеріали виробника NIBCO.
З'єднання пластикових труб і мідних труб
Для щільного з’єднання пластикових труб і мідних труб потрібні відповідні з’єднувачі. Односторонні різьбові фітинги можна використовувати для з’єднання мідної установки з PVCU та/або PVCC установкою. Вони доступні як в спаяних установках (серія 4000), так і в установках PVCU (уніфіковані з'єднувачі з різьбою) і установки PVCC (уніфіковані з'єднувачі з різьбою або у вигляді двокомпонентних гвинтових фітингів).
Першому використанню створеної таким чином нової або модернізованої установки повинні передувати випробування на герметичність нових з'єднань. Зважаючи на час склеювання, випробування краще проводити після кількох годин перерви після закінчення роботи.
