Правильний розподіл опалення в будинку: радіаторні розподільники

Додано: вівторок, 02.01.2024


На ефективність системи центрального опалення суттєво впливає правильний розподіл теплоносія по окремих приймачах в будинку: традиційні радіатори, поверхневе опалення, а при змішаній системі - і радіатори, і тепла підлога. Використання розподільника забезпечує ефективний розподіл тепла в установці. У цій статті ми пояснюємо, як працюють радіаторні розподільники та де їх найкраще встановлювати. Ми також розглядаємо можливість використання колекторів у гібридних системах, тобто тих, що базуються як на теплій підлогі, так і на радіаторах.

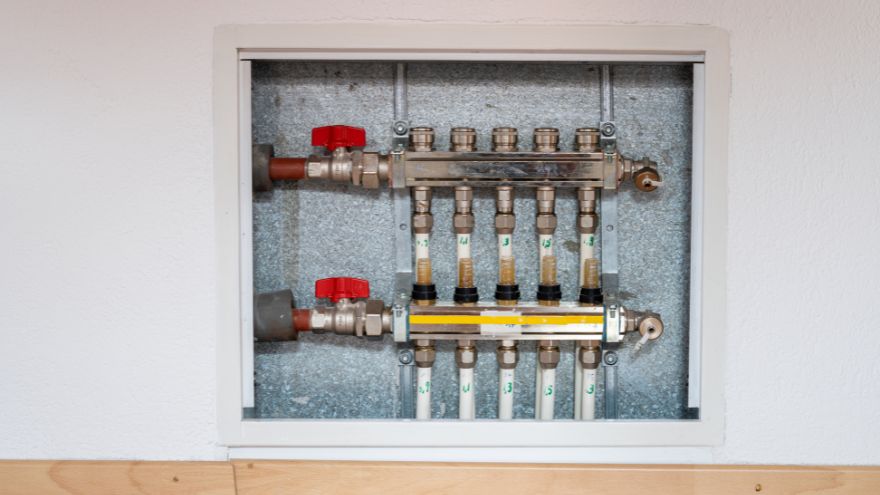

Rozdzielacz do grzejników w instalacji grzewczej za ścianą

Перевірте дистриб'юторів радіаторів в оптовому магазині Onninen

Застосування та використання розподільників для радіаторів з підігрівом підлоги

Маніфолди – це спеціалізовані пристрої, які забезпечують ефективну диверсифікацію тепла, регулювання температури в приміщеннях і гнучке розділення систем. На ринку доступні:

  • інсталяційні розподільники - прості в установці, найчастіше зустрічаються в житлових будинках, використовуються як в установках з традиційними радіаторами, так і в теплих підлогах, забезпечуючи поділ на достатню кількість контурів у більшості будинків (приблизно 10);
  • колектори котлів – зазвичай встановлюються в котельнях і теплорозподільних центрах.

Радіаторні розподільники використовуються в системах центрального опалення з традиційними радіаторами. Такий колектор має дві балки: одну подачу і одну зворотну, а також регулюючу і запірну арматуру. Він дозволяє створити від кількох до десятка контурів опалення.

Однак установки теплої підлоги вимагають підключення спеціальних колекторів для поверхневого опалення, оснащених регулюючими клапанами і витратоміром (на балці подачі), який вимірює висоту потоку води в даному опалювальному контурі. Підпільний колектор дозволяє підключити спеціальну термостатичну головку, якою можна керувати за допомогою автоматики.

Використання як радіаторів, так і теплої підлоги в системі центрального опалення (так звана змішана система) вимагає встановлення змішаних колекторів. Це унікальні структури, які поєднують в собі функціональність обох типів, описаних раніше:

  • з насосом-змішувачем з термостатичною головкою з боку теплої підлоги;
  • зі вставками для термостатичних вентилів на подачі та запірних клапанів на зворотній балці з боку центрального опалення

Підключення розподільника забезпечує безперебійну взаємодію радіаторів з поверхневим опаленням і спрощує монтажні роботи. Тоді можна забезпечувати обидві системи водою різної температури. Потік води регулюється оптимально. У поєднанні з сучасною автоматикою можна реально знизити витрати на опалення та значно підвищити тепловий комфорт.

Принцип дії радіаторних розподільників

Латунний 2-х контурний розподільник для радіаторів Vesbo Радіаторний розподільник є «серцем» опалювальної системи, відповідальним за розподіл води по всіх контурах, що виражається в ефективності, економічності та комфорті експлуатації установки. Кожен розподільник оснащений:

  • балки зазвичай виготовляються з латуні або нержавіючої сталі, рідше з пластику,
  • термостатичні клапани, що забезпечують автоматичне регулювання роботи системи,
  • витратоміри, які відповідають за регулювання потоку води,
  • вентиляційні отвори, які використовуються для прокачування системи,
  • клапани подачі і випуску теплоносія,
  • перехідні ніпелі для з'єднання балки і труби.

Розподільник працює, регулюючи циркуляцію таким чином, щоб у кожному контурі опалення підтримувалася однакова температура. Витратоміри вимірюють значення в окремих контурах і регулюють потік.

Ефективна продувка радіаторів з розподільником

Повітря в радіаторах – поширена проблема в будинках і квартирах, особливо на початку опалювального сезону. Ігнорування проблеми призведе до зниження ефективності всієї установки, що може серйозно вплинути на рахунки за опалення та призвести до поступового руйнування компонентів системи. Тому при виборі розподільника для радіаторів варто звернути увагу на вентиляційний і зливний механізм, який дозволяє видаляти зайве повітря з труб опалення.

На ринку можна знайти колектори, оснащені автоматичними повітровідводчиками і ручними повітровідводчиками. Перше рішення, звичайно, зручніше. Коли в радіаторі накопичується занадто багато повітря, тиск всередині автоматичного повітроотводу зміниться, що спричинить відкриття внутрішнього клапана, вивільнення надлишку повітря та автоматичне закриття клапана. Вода не витікає з установки.

Використання розподільників для радіаторів у змішаній системі

Колектори є стандартними для змішаних (гібридних) систем, що поєднують теплу підлогу з традиційними радіаторами. Дистриб'ютор:

  • забезпечує рівномірний розподіл тепла по всій установці та окремих кімнатах;
  • відповідає за підтримку потрібної температури в кожному контурі опалення;
  • з’єднує опалювальні контури, зони та радіатори для створення єдиної ідеально інтегрованої системи.

Оснащення змішаної опалювальної установки розподільником дозволяє, завдяки термостатичному клапану, підключеному до теплої підлоги, використовувати холодну воду і змішувати її з гарячою водою, яка надходить до радіаторів, а потім пропускати її в теплу підлогу.

Де повинен бути встановлений розподільник радіатора?

Колектори встановлюються в спеціальних шафах, як правило, на висоті приблизно 40-50 см над рівнем підлоги, що забезпечує належну вентиляцію установки. З’єднання повинні мати найкоротший шлях до радіаторів. Компактні конструкції сучасних розподільників займають мінімум місця. Про місце розташування дистриб'ютора найкраще проконсультуватися у фахівця.

Колектори для радіаторів в оптовику Onninen

В оптовому магазині Onninen гідравлічного та електричного обладнання ви знайдете широкий асортимент колекторів, призначених для монтажу поверхневого опалення та поверхневих радіаторів. Це сучасні довговічні конструкції, оснащені балками, ручками, клапанами, вентиляційно-зливними механізмами. Ми співпрацюємо тільки з відомими виробниками та постачальниками поверхневих нагрівальних елементів. Нашим найпопулярнішим рішенням є латунний розподільник VESBO Premium - виготовлений у Польщі, вже зібраний, тобто готовий до кріплення до шафи. Матеріал (латунь типу CW617N) гарантує максимальну міцність і надійність в експлуатації. У нашому асортименті є латунні розподільники для підключення від 2 до 12 контурів.
