Необхідність встановлення системи блискавкозахисту залежить від розрахунку ризику та засобів його зниження до допустимих значень відповідно до чинного стандарту PN-EN 62305. Незалежно від цього, огляд систем блискавкозахисту на будівлі гарантує страховика, що об'єкт належним чином обладнаний засобами безпеки. Це полегшує розгляд претензій у разі збитків, викликаних різними факторами, в тому числі грозовими розрядами.
Якщо вас чекають монтажні роботи, подивіться, що вам потрібно знати про блискавкозахист! Ми розповімо, як це зробити з торговою маркою «Елко-Біс» .
Монтаж блискавкозахисту - що це таке і з чого складається?
Система блискавкозахисту – це мережа з’єднаних між собою металевих кабелів, встановлених на будівлі та з’єднаних із землею. Їх завдання - поглинати енергію електричних розрядів і відводити її в землю. Величезна сила, що виділяється блискавкою (температура всередині сягає 1500 градусів за Цельсієм), може завдати серйозної шкоди - від втрати здоров'я або життя живих істот до знищення майна та втрати безперервності підключених комунікацій .
Установка блискавкозахисту в типовому будинку складається з наступних елементів:
- Вертикальні і горизонтальні повітряні виводи встановлені на даху і служать для поглинання струмів. розряд блискавки.
- Призначення струмовідводів – направляти струми блискавки по найкоротшому шляху до заземлення. Найчастіше їх розміщують уздовж кутів будівель або водостічних труб і в інших спеціально відведених місцях.
- Контрольні з’єднувачі дозволяють від’єднати систему блискавкозахисту від землі для періодичних вимірювань електричної безперервності та опору землі.
- Дроти заземлення з’єднують роз’єми керування із землею.
- Земля вони розсіюють струми блискавки в землі. В даний час кращі заземлювачі, встановлені в фундаменті будівлі. У деяких випадках заземлювачі використовуються в землі у вигляді кільця навколо будівлі або заземлювачі, закладені в землю у вигляді стрижнів.
Залежно від умов навколишнього середовища, а також індивідуальних побажань замовника, система блискавкозахисту може бути виготовлена з різних матеріалів, включаючи сталь, мідь, алюміній. Монтажне обладнання, включаючи ручки та кронштейни, повинно бути адаптоване до різних технологій і матеріалів, що використовуються в будівлях.
Система блискавкозахисту повинна захищати не тільки верхню частину даху, але і всю її блискавкозбірну зону. Він повинен захищати всі розташовані на ньому елементи, особливо ті, що підняті над дахом (наприклад, антенні щогли, вентиляційні отвори або горшки димоходів).
Отримайте кешбек 5% за покупку товарів Elko-Bis на OnnTop
Блискавкозахист - чому його варто мати?
Деякі власники нерухомості з економічних міркувань свідомо вирішують не будувати систему блискавкозахисту, мотивуючи це непотрібністю. Це серйозна помилка. Середня вартість впровадження системи блискавкозахисту для типового житлового будинку становить приблизно 1500 - 3000 злотих. злотий. Навіть якщо додатковий блискавкозахист не потрібний у зв’язку з розрахованим ризиком, явища блискавки все ще неприборкані наукою. У такому випадку не можна повністю виключити, що блискавка вдарить об’єкт і завдасть шкоди. Тому варто мотивувати клієнтів підвищити свою блискавкозахист, часто за невелику суму.
Детальніше про принципи роботи системи блискавкозахисту
Коли варто розглядати систему блискавкозахисту?
Встановлення блискавкозахисту, як і всі будівельні роботи , повинно починатися на етапі проектування будівництва. Завдяки цьому подальша інвестиційна діяльність може бути належним чином скоординована, щоб у потрібний момент був час для кожної галузі. Що стосується обладнання блискавкозахисту, це стосується перш за все фундаментних заземлювальних електродів, які тісно пов’язані з будівельними роботами на фундаментах.
Ознайомтеся з блискавкозахистними щоглами Elko-Bis
Монтаж системи блискавкозахисту
Якщо ви хочете дізнатися, як виконати монтаж блискавкозахисту з матеріалів Елко-Біс, читайте нашу детальну інструкцію!
Роботи по системі блискавкозахисту слід починати з заземлення
Фундаментний заземлювач слід укладати на худий бетон «ребром» по периметру фундаментів зовнішніх стін і з розміром осередків не більше 10 × 10 м. Пам’ятайте, що виходи заземлювача з фундаменту повинні бути належним чином захищені від корозії або виготовлені з благородних матеріалів.
У випадку заземлювачів, встановлених у землі, необхідно ідентифікувати територію та пристрої та мережі, розташовані в землі. Деталі розташування заземлювачів повинні бути передбачені в проекті , який повинен узгодити розташування всіх установок у землі.
У кожному конкретному випадку слід враховувати наступні дії:
- геодезичне розмежування,
- при необхідності оглядові розкопки,
- правильні розкопки,
- при густо забудованих ділянках роботи слід проводити ручним обладнанням.
Кільцевий заземлювач навколо будівлі повинен розташовуватися на відстані 1 м від будівлі на глибині не менше 0,7 м нижче шару інею . Стержень або штифтовий заземлювач слід вставляти в землю кінчиком донизу. Вставте голову в верхній отвір. Заземлювальний електрод слід вбити в землю за допомогою молотка та ударного молотка. У випадку сегментованих заземлювачів після встановлення кожного сегмента необхідно провести вимірювання опору заземлення. Якщо необхідне значення опору заземлення менше 10 Вт, необхідно вставити наступний сегмент, розташувавши його на розетці або роз'ємі попереднього сегмента. Цей процес слід продовжувати до отримання позитивного результату вимірювання, як зазначено вище. Заземлюючий електрод має бути занурений так, щоб заземлювальна клема кабелю заземлення знаходилася на глибині не менше 0,5 м.
Наступний етап роботи - підключення кабелю заземлення.
Для такого підключення найчастіше використовується обруч 25х4 з того ж матеріалу, що і система блискавкозахисту і заземлення. Заземлюючий кабель слід прокласти в підготовленій трасі, між роз’ємом керування та заземлюючим електродом, зробивши відповідний профіль за допомогою спеціальних тримачів. Залежно від розташування роз’єму керування, дріт заземлення буде прокладено в землі або в землі та на стіні будівлі . Контрольний з’єднувач можна розмістити в люку, закладеному в землю, або на стіні фасаду, навісному монтажі або в ніші в коробці керування.
На наступному етапі по стінах будівлі необхідно прокласти розрядні кабелі, які з’єднають заземлювальний електрод з мережею повітряних клем на даху.
Це можна зробити багатьма способами, залежно від можливостей і вимог замовника, встановлюючи інсталяцію вздовж стіни від роз’єму управління до повітряних терміналів на даху за допомогою кронштейнів для поверхневого монтажу, в трубах під штукатуркою, на хомутах водостоку або використання аксесуарів для натяжних кабелів.
Коли на готовій поверхні покрівлі з'являться всі заплановані пристрої і конструкції, підняті над покрівлею, можна приступати до монтажу горизонтальних аеровокзалів.

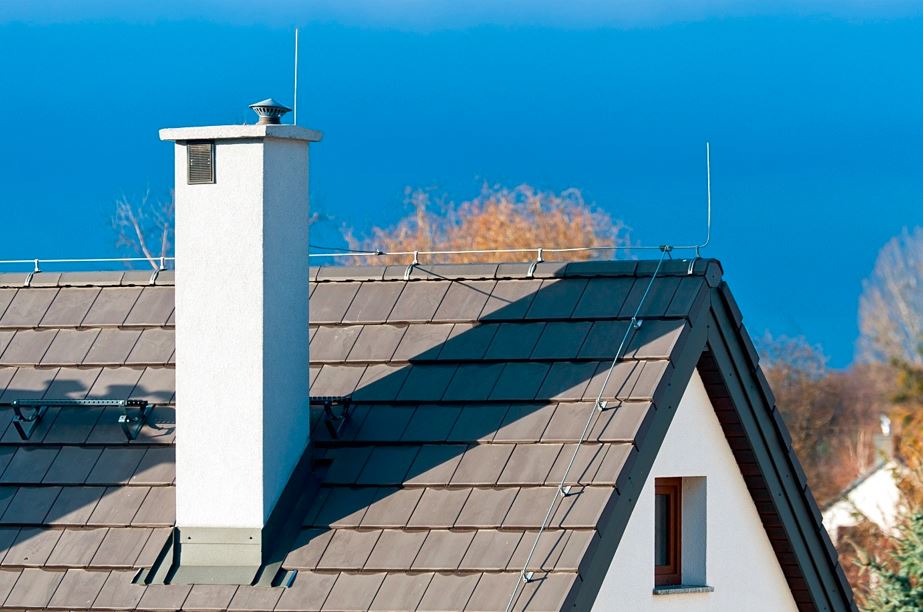

Горизонтальні повітряні термінали монтуються на опорах, адаптованих до різних поверхонь даху, таких як мембрана, повсть, черепиця, солома, листовий метал, кераміка, сендвіч-панелі, листовий метал. При використанні дроту fi 8 відстань між тримачами повітряних клем не повинна перевищувати 1 м.
Ми захищаємо пристрої та інсталяції, підняті над дахом, за допомогою вертикальних повітряних виводів
Залежно від способу монтажу та специфіки роботи вертикальні виводи поділяються на ізольовані та неізольовані, окремо стоячі або прикріплені до стіни чи конструкції, шпилі чи блискавкозахистні щогли. При одноквартирному житловому будівництві слід звернути увагу на конькові шпилі з черепиці, які кріпляться на конькових схилах, де немає можливості їх встановлення на димоходи. Вертикальні повітряні клеми підключаються до мережі горизонтальних повітряних клем, які разом із розрядними провідниками та заземлювальними електродами утворюють повну установку блискавкозахисту.
Застосування системи ізольованих повітряних терміналів

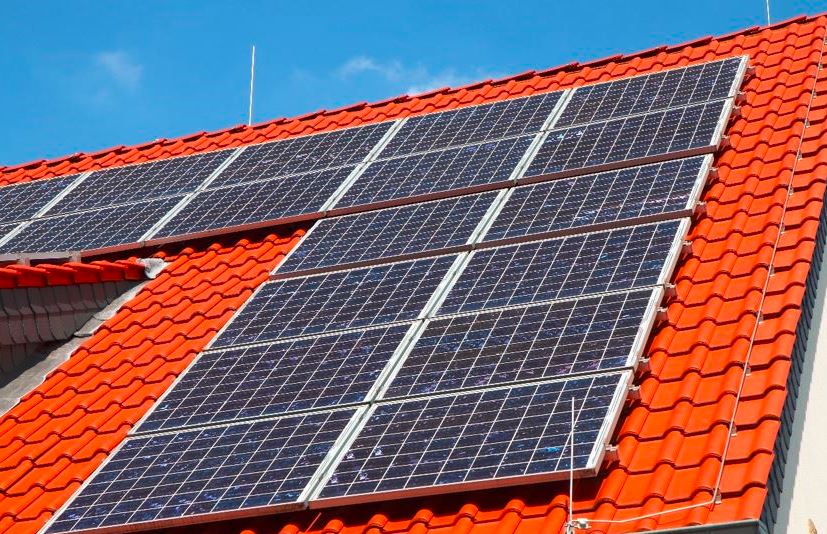

Високовольтні кабелі застосовуються, коли неможливо отримати необхідну ізоляційну відстань між блискавковідводами та пристроями та установками, захищеними використанням неізольованих повітряних наконечників. Відсутність необхідної відстані ізоляції може призвести до іскріння в місці спалаху струму між проводом заземлення та об'єктом, що захищається, коли установка отримує розряд блискавки. Це може призвести до пожежі. Кабелі високої напруги - це мідні кабелі діаметром 35 мм2, оточені спеціальними шарами ізоляції, встановлені на тримачах, адаптованих до певної підкладки. Зверніть увагу, що властивості кабелів високої напруги щодо збільшення відстані ізоляції порівняно з неізольованими кабелями зберігаються лише до певної граничної довжини. Тому їх використання в установках блискавкозахисту обмежене. Однак у багатьох випадках, особливо в фотоелектричних установках, високовольтні кабелі успішно застосовуються.
Належна якість установки блискавкозахисту
Варто пам'ятати, що правильно встановлена система блискавкозахисту впливає не тільки на безпеку будівлі, але і на його естетичний вигляд.
Перевірте блискавкозахист Елко-Біс
Які продукти слід використовувати для установки блискавкозахисту?
При монтажі системи блискавкозахисту використовуйте продукцію Elko-Bis. Його пропозиція включає повне обладнання та аксесуари. Що важливо, ви легко адаптуєте їх під будь-який об’єкт – житловий, промисловий, офісний чи громадський. Найвища якість матеріалів та виконання продукції Elko-Bis підтверджується гарантією до 5 років! В асортименті виробника є всі необхідні елементи системи блискавкозахисту :
- алюмінієві блискавкові щогли різної довжини,
- заземлюючі стрижні та адаптовані головки, з'єднувачі, шипи,
- шпилі димоходів,
- натяжні стрижні та труби різних розмірів,
- комплектні заземлювачі та молотки,
- універсальні затискачі,
- різні види тримачів (в тому числі покрівельні, бетонні, розпірні, конькові, кутові та ін.),
- коробки і корпуси для роз'єму управління,
- шайби, гвинти, затискачі,
- антикорозійні стрічки, клеї та вазелін технічний.
Блискавкозахистна установка - гарантія безпеки під час грози
Удар блискавки - серйозна небезпека, від якої необхідно захистити кожну будівлю. Варто поінформувати клієнтів про те, як багато залежить від правильного впровадження системи блискавкозахисту, а також від контролю за її станом. Під час монтажних робіт нагадайте своїм клієнтам, що фахівець повинен оглядати систему не рідше двох разів на рік (навесні та восени). Він перевірить, серед іншого, точки підключення повітряних терміналів, розрядних і заземлюючих кабелів.
Слід також контролювати рівень опору заземлювальних електродів. Результати повинні реєструватися електриком раз на рік і зберігатися разом із записами монтажу. Підвищене значення означає відсутність належного захисту. Інші часто виявляються несправності включають несправності, які легко усунути, наприклад від'єднані кабелі або корозія ручок і гвинтів.
Чим вище якість використовуваних деталей, тим більша стійкість і надійність системи блискавкозахисту. З цієї причини варто вибирати продукцію відомих брендів, наприклад, Елко-Біс.
