У цій статті ви прочитаєте про:
Характеристики та використання запобіжників типу NH, циліндричних запобіжників, запобіжників типу D0 та D. Додатково ми підготували характеристики корпусу CS, який захищає контрольне обладнання.

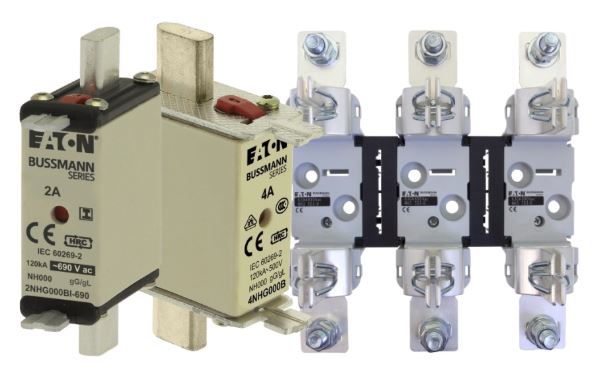

NH запобіжники
Запобіжники Eaton NH виготовлені за новітніми технологіями для забезпечення найкращої якості та надійної роботи. Асортимент запобіжників відповідає вимогам стандартів IEC 602366-1 і -2, стандарту VDE 0636-2 і відповідає розмірним вимогам стандарту NH. Запобіжники мають високу відключаючу здатність до 120 кА в робочому стані напругою 400, 500 і 690 В, номінальним струмом до 1250 А і характеристиками gG, aM, gFF. Інші характеристики серії запобіжників NH наведено нижче.
- Система подвійного індикатора є запатентованим рішенням Eaton, яке забезпечує чітку індикацію стану запобіжника. Це робить доступною локальну та дистанційну (за допомогою додаткового мікроперемикача) сигналізацію, що скорочує час, необхідний для заміни плавких вставок і відновлення живлення захищеного кола. Вставки також доступні з ізольованими клемами.
- Плавкі вставки Eaton із «низькими втратами потужності» зменшили втрати потужності та допомогли зменшити загальні експлуатаційні витрати. Завдяки цьому т. зв вуглецевий слід і, відповідно, споживання енергії та кількість тепла, що виділяється в навколишнє середовище, нижчі.
- Eaton є першим у світі виробником повного асортименту безсвинцевих і кадмієвих запобіжників NH. Запобіжники відповідають всім стандартам по кількості.
- Eaton прагне виробляти продукти, які можна переробити, і бере участь у програмі промислової переробки.
Для вставок NH доступні: Основи запобіжників: 1-полюсний, позначений символом SDx для розмірів від 00 до 4, і 3-полюсний TDx для розмірів від 00 до 3, де літера x у маркуванні позначає загальний розмір.
Перегляньте пропозицію запобіжників Eaton в магазині Onninen

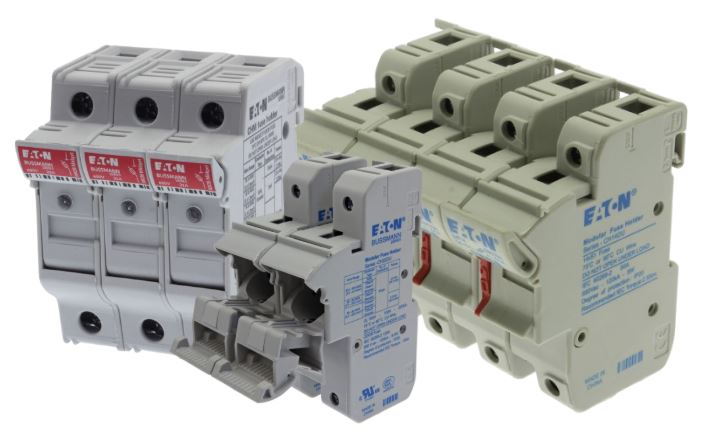

Запобіжники циліндричні
Циліндричні запобіжники доступні в трьох розмірах 10x38 мм, 14x51 мм і 22x58 мм з номінальним струмом до 125 А і характеристиками gG і aM. Номінальна напруга плавких вставок становить 400 В, 500 В і 690 В. Розривна здатність до 120 кА залежить від розміру та номінального струму запобіжника. Розміри 14x51 і 22x58 також доступні з фіксатором для дистанційної сигналізації через додаткове мікрореле активації запобіжника.
Для вставок доступний широкий асортимент основ для запобіжників. Серія CHM призначена для розмірів 10x38 і доступна в трьох версіях:
- для установок IEC 690 В змінного струму (позначено червоним),
- для установок UL (чорний колір),
- для фотоелектричних установок (жовтий).
Серія CHM для установок IEC доступна у варіанті з індикацією спрацьовування або без нього, а також у 1-, 2-, 3- та 4-полюсних варіантах, причому 1- та 3-полюсні версії також доступні з нейтральним полюсом. Для циліндричних вставок 14х51 встановлені бази СН14х (рис.7), а для розмірів 22х58 - бази СН22х (рис.8). Обидва типорозміри основи є варіантами від 1 до 4 полюсів. Асортимент основ для циліндричних вставок доповнюють, серед іншого: елементи для дистанційного контролю запобіжників або 1- і 3-фазних шин.
Обидва типорозміри основи є варіантами від 1 до 4 полюсів. Асортимент основ для циліндричних вставок доповнюють, серед іншого: елементи для дистанційного контролю запобіжників або 1- і 3-фазних шин.
Перегляньте пропозицію запобіжників Eaton в магазині Onninen
Запобіжники типу D0 і D
Запобіжники типу D0 і D були розроблені для захисту промислових установок, вони також використовуються в домашніх установках. Вставки D0 розмірів D01, D02 і D03 мають номінальний діапазон струму до 100 А з робочою напругою 400 В і потужністю 50 кА. Характеристики цих вставок - затримка (gG) і надшвидка (aR) . Вставки D розмірів DI, DII, DIII, DIV і DV охоплюють діапазон струму до 200 А при напрузі 500 В змінного струму та відключаючу здатність до 50 кА.
Пропозиція для типів D0 і D включає головки запобіжників, елементи калібрування та 1- та 3-полюсні основи запобіжників у версіях для монтажу на плату та DIN-рейку.
Корпуси CS

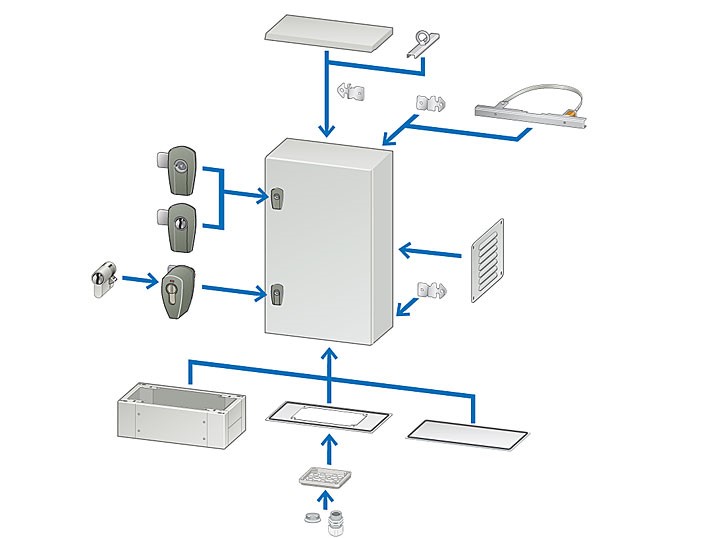

Серія стійких корпусів CS із суцільної листової сталі ідеально підходить там, де потрібен ефективний захист від прямого контакту з обладнанням, що знаходиться під напругою. Високий рівень захисту IP66 не тільки забезпечує повний захист від найнесприятливіших умов навколишнього середовища, але й ефективно захищає системи та пристрої всередині розподільного пристрою. Герметичність корпусу забезпечує лита поліуретанова прокладка.
Правильно спрофільовані краї корпусу і дверцят дозволяють відводити воду і захищають від попадання води, масла або бруду всередину корпусу при його відкритті. Ударостійкість IK09 відповідно до EN 62262 зберігається завдяки стабільній металевій конструкції, виготовленій із міцної сталі товщиною до 2 мм (залежно від розміру). Таким чином, внутрішнє обладнання корпусів також захищене від механічних пошкоджень.
Корпуси CS, крім окремої установки, можуть бути встановлені як настінні корпуси. Стандартно шафи мають порошкове покриття RAL 7035 (сірий), що забезпечує неабразивні властивості та захист від корозії. Дверцята шафи легко знімаються для подальшої роботи, що полегшує доступ до внутрішньої частини розподільного пристрою. Петлі, заховані всередині дверей, легко знімаються, що дозволяє швидко і легко змінити напрямок відкривання дверей. Тип розподільного пристрою також описує його розміри (наприклад, розміри CS-32/150: висота 300, ширина 200 і глибина 150 [мм]). Це значно спрощує процес вибору розподільного пристрою.

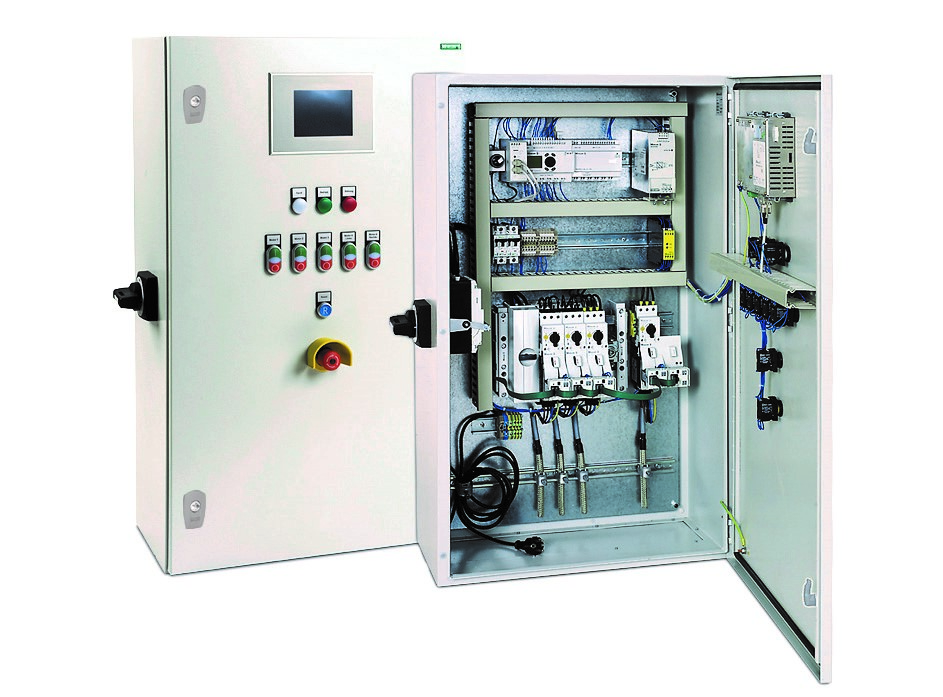

Панелі оператора або обладнання серії RMQ можна використовувати в розподільних щитах CS без зниження рівня захисту IP66. Це пов’язано з тим, що обладнання має високий рівень захисту IP69K. Шафи доступні в 45 розмірах. Металеві корпуси CS мають широкий спектр застосування - особливо в промисловості, де вони захищають контрольне обладнання від вологи та забруднення.
Перегляньте кейси CS в магазині Onninen

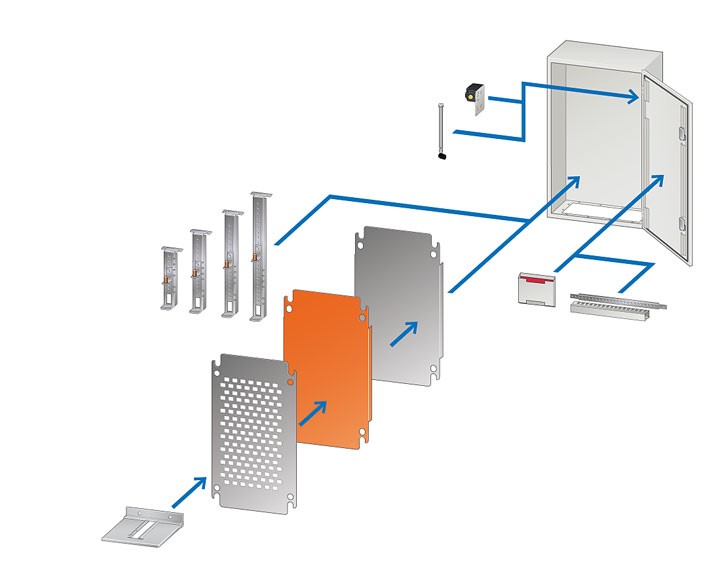

Корпуси CS – коротко
- Надійний захист від вологи та води завдяки спеціально профільованим краям (IP66).
- Шафи пофарбовані порошковою фарбою, колір RAL 7035 (сірий).
- Стійка оцинкована монтажна пластина, товщина листа 2 – 3 мм.
- Повний вхідний фланець поставляється в комплекті, можливість кріплення пластини з отворами для вводів F3A.
- Стабільна металева конструкція. Захист від ударів: IK09.
- Також можна закріпити на стіні за допомогою кронштейнів.
- Залито ущільнення навколо дверей. Ступінь захисту шаф IP66.
- У комплект входить замок з подвійною вставкою.
- Можливість монтажу дверей з лівого або правого боку. Залежно від висоти 2 або 3 петлі.
- Легкий демонтаж дверей завдяки простій конструкції петель.
