Все частіше в нашій країні використовується рішення, яке поєднує переваги підлогового та радіаторного опалення . Завдяки цьому користувачі отримують високий тепловий комфорт, навіть за надзвичайно низьких температур зовнішнього повітря. Водночас, це дуже зручна система у використанні. Якщо ви виконуєте такі установки для своїх клієнтів, прочитайте наш посібник з насосних груп!
У цій статті ви дізнаєтесь:
- як працює насосно-змішувальна група,
- з яких елементів складається насосно-змішувальна група,
- Як вибрати насосно-змішувальну групу для теплої підлоги.
Що таке групи насосів?
Насосна група – це пристрій, що поєднує функції насоса та клапана. Це найпопулярніший та найефективніший спосіб розподілу температури між системою теплої підлоги та радіаторним опаленням . Щоб така система працювала з максимальною ефективністю, для першого необхідно забезпечити нижчу температуру, а для другого – вищу. Пристрій змішує фактори з обох контурів для потреб поверхневого монтажу.
Варто розглянути встановлення насосно-змішувальної групи ще на етапі проектування будівлі. Її включення дозволяє, наприклад, адаптувати електроустановку до живлення насоса. Це також дозволяє уникнути проблеми невідповідності розмірів шаф розподільникам.
Насосна група є гарантією отримання потрібної температури теплоносія та підтримки її на постійному рівні. Вона використовується там, де необхідно забезпечити середовище з відповідним тиском та температурою, зниженою відносно температури середовища, що виходить з джерела тепла.
Перегляньте насосно-змішувальні групи Valvex
Переваги використання насосних груп
Переваги використання насосно-змішувальних груп можна помножити на багато. Серед найважливіших переваг, безумовно, варто згадати:
- економія часу,
- економія місця,
- кращий доступ до елементів монтажу в котельні,
- більш привабливий візуальний ефект,
- підвищена надійність монтажу (зменшення кількості з'єднань між компонентами).
Типи насосно-змішувальних груп
Насосно-змішувальні групи поділяються в основному на моделі, призначені для центрального встановлення в котельні, та моделі для встановлення на колекторах. Насосні групи, призначені для центрального встановлення, зазвичай оснащені ручними змішувальними клапанами для автоматизації, які потребують приводів та відповідних пристроїв керування. У випадку груп, встановлених на колекторах, зазвичай використовуються термостатичні змішувальні клапани.
Конструкція насосних груп
Насосні групи зі змішувальним клапаном складаються з кількох елементів, які виконують схожі функції. Це такі деталі, як:
- триходовий або чотириходовий клапан, що дозволяє регулювати температуру теплоносія. Залежно від типу насосної групи, це можуть бути змішувальні клапани, оснащені приводом, або термостатичні клапани.
- термометр, що показує температуру подачі та зворотної води
- циркуляційний насос, що відповідає за змішування гарячої води з охолодженою та забезпечення належної циркуляції середовища в опалювальних контурах.
У комплектах зі змішувальним клапаном теплоносій, що надходить від джерела тепла, змішується з охолодженим теплоносієм, що повертається із системи поверхневого опалення. Таким чином, у систему подається теплоносій зі зниженою температурою.
Яке рішення обрати?
Вибираючи насосну групу, особливу увагу слід приділити питанню монтажу. Як згадувалося вище, варто врахувати, чи краще встановити пристрій локально чи централізовано. Перший варіант добре підійде в ситуації, коли тепла підлога живиться від одного розподільника. Встановивши групу безпосередньо поруч з ним, ви уникнете додаткового стояка в установці, що зробить весь процес простішим і дешевшим для вашого клієнта. Друге рішення призначене для будівель, в яких поверхневий нагрів відбувається на більш ніж одному рівні та забезпечується, наприклад, двома розподільниками. У такому випадку насосну групу слід розташовувати в котельні, на окремому стояку.
Насосні та змішувальні групи від Valvex
Ви оберете центрально встановлену групу, коли:
- ви встановлюєте в новій будівлі,
- наявність достатньо великої котельні,
- можливе встановлення пристрою для керування роботою клапана або ж джерело тепла оснащене таким елементом.
Група, встановлена на розподільнику, працюватиме краще, коли:
- ви модернізуєте установку у старій будівлі,
- у котельні недостатньо місця для додаткового обладнання,
- не передбачено встановлення пристрою для керування роботою змішувального клапана.
Обмінюйте переваги на новій платформі лояльності OnnTop!
Якщо ви плануєте встановити змішувальний клапан та насос у котельні, спробуйте вибрати групу з урахуванням можливості встановлення пристрою в цьому приміщенні. Наприклад, оберіть PROFFmix від Valvex. Завдяки цьому рішенню елементи комплекту не створюватимуть шуму в монтажних шафах, які мали б розташовуватися у житлових кімнатах. Крім того, в такій ситуації легше підвести до пристрою електричні кабелі, що відповідають за інтеграцію керування змішувальними системами та циркуляційними насосами. Це також естетичне рішення, оскільки великі монтажні шафи негативно вплинуть на зовнішній вигляд інтер'єру. Ваші клієнти неодмінно оцінять такі зручності.
Насосні групи, встановлені безпосередньо на розподільниках, оснащені термостатичними змішувальними клапанами. У цьому випадку не потрібен пристрій керування клапаном, а термостатичний клапан відповідає за правильну роботу клапана. Необхідна температура середовища встановлюється на ручці змішувального клапана. Незалежність роботи клапана від зовнішнього керування дозволяє розмістити розподільник подалі від котельні, забезпечуючи лише живлення, необхідне для роботи насоса. Valex рекомендує вибрати групу із серії PROFFPLUS.
Вибір насосної групи
Під час вибору насосних груп для системи опалення слід враховувати загальну довжину контуру теплої підлоги та конструкцію потоків в окремих контурах. Ці параметри необхідно порівнювати з можливостями насоса та клапана змішувальної групи. Ці елементи повинні бути здатними збалансувати втрати тиску в системі.
Тому оберіть насосну групу, виходячи з необхідних параметрів насоса та змішувального клапана. Вам допоможуть визначити:
- необхідна висота підйому насоса,
- необхідний коефіцієнт KVS змішувального клапана.
Таким чином, ви уникнете встановлення занадто малого або занадто великого клапана.
Питання вибору насосної групи для системи теплої підлоги може здатися дещо складним. На щастя, виробники цих пристроїв використовують систему, яка значно спрощує це завдання. Вони проектують комплекти для конкретних поверхонь нагріву. Вони визначаються, враховуючи середні стандартні параметри для теплої підлоги. Тому у випадку простих установок можна скористатися рекомендаціями виробників. Однак, якщо ви маєте справу з нестандартними системами, розрахуйте необхідні параметри самостійно.
Перегляньте насосно-змішувальні групи Valvex

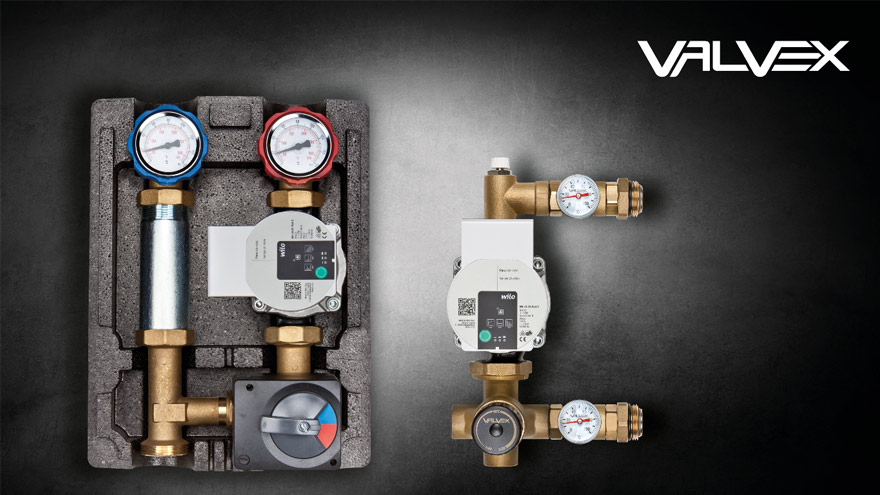

Насосно-змішувальна група PROFF PLUS від Valvex
Якщо ви шукаєте енергозберігаючі рішення для своїх клієнтів, вам потрібно ознайомитися з асортиментом бренду Valvex . Це один з провідних виробників змішувачів для ванних кімнат та кухонь, а також фітингів для водопостачання, газопостачання та центрального опалення. Ця польська компанія добре відома підрядникам та користувачам у всьому світі – від Європейського Союзу, через Близький Схід, до Північної та Південної Америки. Вона є синонімом високої якості, надійності та привабливого дизайну.
Серед численних продуктів марки Valvex ми рекомендуємо вашій увазі насосно-змішувальні групи PROFF PLUS . Це системне рішення гарантує отримання оптимальної температури теплоносія в системі теплої підлоги. Його система змішування базується на інноваційному 4-ходовому клапані TERMOCONTROL. Використаний тут насос характеризується плавним регулюванням швидкості обертання, а інноваційна система підключення безумовно полегшує монтаж пристрою. Завдяки гайкам ви можете легко скоригувати налаштування термометра та затягнути комплект до колектора. Насосна група PROFF PLUS – це гарантія герметичності та надійності!
Перегляньте асортимент бренду Valvex від Onninen та придбайте насосно-змішувальні групи, які допоможуть вам забезпечити ваших клієнтів ефективним та енергозберігаючим підлоговим опаленням!
