Штирькове заземлення - один з найпопулярніших способів виконання ефективного заземлення в електроустановках, як в будинках, так і на промислових об'єктах. Це система, яка забезпечує безпеку будівлі шляхом скидання електрики на землю в разі перенапруги, короткого замикання або блискавки. Дізнайтеся, що таке штирьовий заземлювач, де він використовується і як його правильно встановити, щоб виконувати свої функції.
Ознайомтеся зі штирьовими заземлювачами в оптовому магазині Onninen
Яким повинен бути рівень опору штирьового заземлювача?
Величина опору заземлення є параметром, що визначає ефективність заземлення . Занадто високе значення опору заземлення може призвести до перенапруги та пошкодження електричних пристроїв або навіть до небезпеки для життя. Важливість заземлювальних електродів підтверджується тим, що без них блискавкозахистна установка практично не працює.

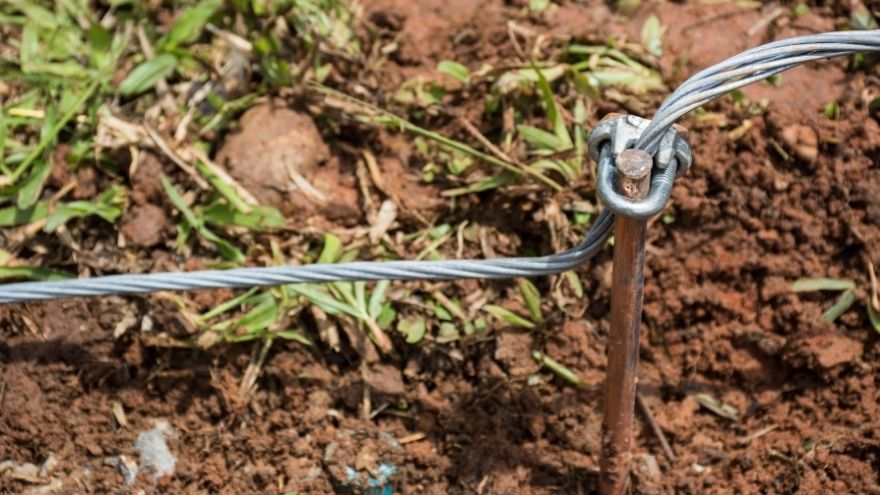

Штирьковий заземлювач - це вид вертикального заземлення, який встановлюється безпосередньо в землю. Штирькові заземлювачі використовуються в електроустановках . Вони також потрібні установкам перенапруги та блискавкозахисту, які захищають електричні пристрої від шкідливого впливу грозових розрядів.
Відповідно низьке значення опору заземлення гарантує, що у разі несправності установка працюватиме належним чином, захищаючи як обладнання, так і людей, які знаходяться поблизу. За загальними умовами страхування значення опору заземлення не повинно перевищувати 10 Ом .
У установках блискавкозахисту потрібно, щоб значення опору заземлення було ще нижчим, найчастіше не більше 5 Ом. Крім того , заземлення має бути постійним і безпечним . Для з’єднання проводів заземлення з землею потрібно використовувати спеціалізовані з’єднувачі та матеріали.
Від чого залежить значення опору заземлювача?
Величина опору заземлення значною мірою залежить від властивостей ґрунту, в якому розміщений заземлювальний штир. Вологі та глинисті ґрунти мають менший питомий опір, ніж піщані, що робить заземлювач більш ефективним у таких умовах.
Значення опору заземлення залежить від кількох факторів, зокрема:
-
Значення питомого опору ґрунту : питомий опір ґрунту – це властивість ґрунту, яка визначає його опір потоку струму в землі. Чим менший питомий опір ґрунту, показаний вимірюванням, тим менше значення опору ґрунту; - Глибина заземлення : чим більше шар ґрунту над заземленням, тим менший опір заземлення. Оптимальна глибина визначається вимірами;
- Довжина проводів заземлення : чим довші проводи заземлення, тим вище значення опору заземлення;
- Тип заземлювача : Існують різні типи заземлювача, наприклад штирьковий заземлювач, фундаментний заземлювач, кільцевий заземлювач. Кожен з них має різне значення опору заземлення. Додамо, що заземлення вимагає врахування довжини кожного заземлювача, відрахованої від основи нижнього провідника.
Також варто звернути увагу на природні фундаментні заземлювачі, які можна використовувати як додаткове доповнення до системи заземлення.
Фундаментний заземлювач - це установка у вигляді стрижня або стрічки, закладеного в фундамент. Комбінація вертикального заземлення і заземлення фундаменту може значно знизити значення опору заземлення.
Правильне визначення питомого опору ґрунту
Вимірювання питомого опору ґрунту необхідно для визначення необхідної глибини, відстані для встановлення штанги та типу заземлення. Найчастіше рекомендується проводити періодичні вимірювання, які проводяться кваліфікованим фахівцем з використанням відповідного обладнання.
Надзвичайно важливо правильно визначити значення питомого опору ґрунту та налаштувати довжину та кількість заземлювачів відповідно до конкретних умов у даному місці. Якщо значення питомого опору грунту занадто високі, може знадобитися збільшити кількість заземлювачів або їх глибину для досягнення бажаних параметрів.
На яку глибину слід розмістити земляний шип?
Глибина заземлення штиря залежить від питомого опору ґрунту.
Глибина забивання вертикального заземлювача становить не менше 3 метрів. Монтаж штирьового заземлювача передбачає забивання відповідної кількості стрижнів у землю. Земляний стрижень забивають на глибину, на якій вологість ґрунту залишається постійною.
Найбільш часто використовувані:
- Вертикальні заземлювачі , які складаються з металевих стрижнів, закопаних у землю;
- Фундаментний заземлювач , який може використовуватися в новобудовах як заземлюючий елемент, вбудований у фундаменти.
Вибір відповідного типу заземлювального електрода залежить від конкретних умов грунту, розміру будівлі та вимог до встановлення.
