Манометри з трубкою Бурдона є найбільш поширеними механічними приладами для вимірювання тиску. Їх напірний елемент зазвичай називають трубкою Бурдона: це рішення використовував французький інженер Ежен Бурдон у середині XIX століття. Його основою є гнучка пружина і зігнута С-подібна трубка овального перетину.
Манометри з трубкою Бурдона застосовуються для вимірювання відносного тиску від 0,6 ... 7000 бар. Їх відносять до механічних вимірювачів тиску, оскільки вони працюють без напруги живлення.
Перегляньте манометри Wika в оптовому магазині Onninen

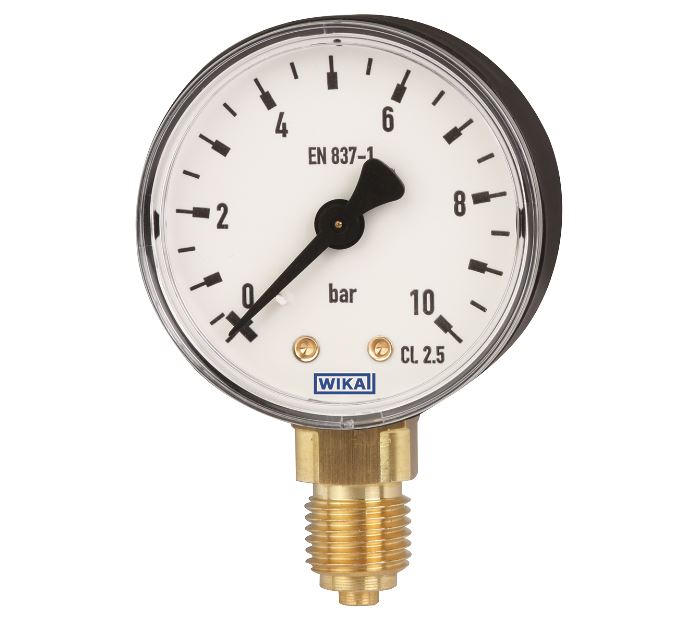

Стандартні манометри з трубкою Бурдона
Стандартні манометри з трубкою Бурдона підходять для рідких або газоподібних середовищ, які не є дуже в’язкими або кристалізуються, за умови, що вони не мають корозійного впливу на деталі з мідних сплавів. Діапазон їх вимірювання становить 0,6 ... 1000 бар.

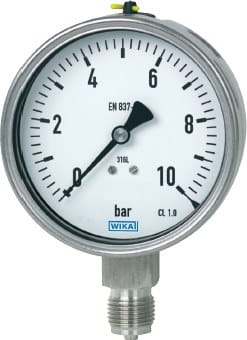

Манометри з трубкою Бурдона з підвищеною стійкістю до корозії
Манометри з трубкою Бурдона підвищеної стійкості до корозії виготовляються повністю з нержавіючої сталі. Вони придатні для вимірювання тиску від 0 до 0,6 і до 0...7000 бар в рідких і газоподібних середовищах, які не є в'язкими або кристалізуються, а також в агресивних середовищах.
Манометри марки Wika

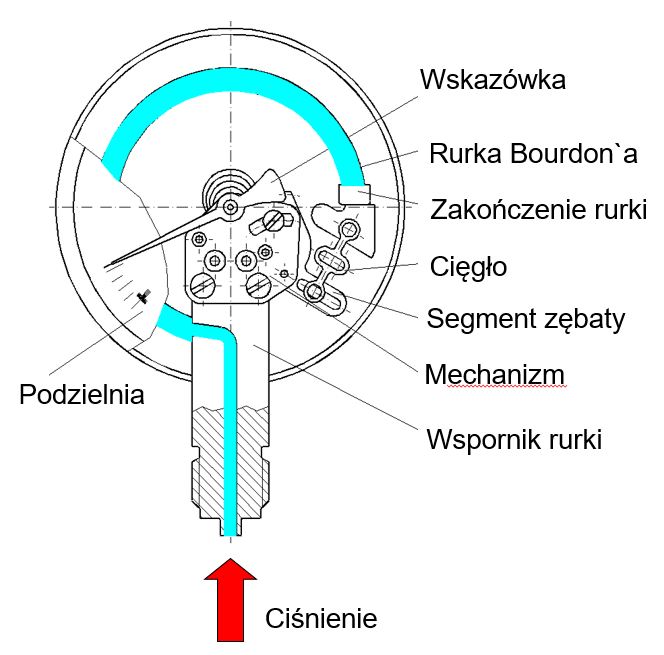

Манометри з трубкою Бурдона – принцип дії
Трубки Бурдона — трубки радіальної форми з овальним перерізом. Тиск вимірюваного середовища діє на внутрішню частину трубки і змушує неприкріплений кінець трубки рухатися. Вказаний рух є вимірюванням тиску. С-подібні трубки Бурдона, сформовані під кутом приблизно 250°, можна використовувати для тиску до 60 бар. Для більш високих тисків використовують трубки Бурдона з декількома накладеними один на одного спіралями однакового кутового діаметра або зі спіралеподібними витками в одній площині (спіральні трубки).
Перегляньте манометри Wika в оптовому магазині Onninen
Манометри WIKA – різні версії для багатьох застосувань
Манометри з трубкою Бурдона розроблені, сертифіковані та виготовлені компанією WIKA відповідно до стандарту EN 837-1. Ми виробляємо манометри з трубкою Бурдона в різних популярних діапазонах вимірювань, з різними технологічними приєднаннями, дозволами та різними номінальними діаметрами. Заповнені рідиною манометри з трубкою Бурдона використовуються для критичних застосувань. Рідина в корпусі забезпечує точне зчитування результату навіть при динамічному тиску. Рідина зволожує рухомі частини в корпусі і запобігає пошкодженню і підвищеному зносу. Безпечні манометри доповнюють портфоліо WIKA . На додаток до міцної перегородки між циферблатом шкали та вимірювальною системою описані манометри з трубкою Бурдона оснащені ззаду вибухозахищеним захистом. Тому всі люди, які стоять перед манометром, захищені. Рух не менш важливий для надійного відображення виміряного значення. Точність наших інструментів можна порівняти з механізмом швейцарського годинника. Вони також надзвичайно міцні та довговічні.
