Від вибору та монтажу вентиляційних каналів залежить ефективність, надійність роботи та шумність ШВЛ. Правильно побудована система є тихою, герметичною та стійкою до деформацій. Вентиляційна установка може бути заснована на круглих або прямокутних повітроводах. Круглі вентиляційні короби є основою системи вентиляції багатьох житлових будинків і комерційних об’єктів. З цієї статті ви дізнаєтеся, на що звернути увагу при виборі круглих вентиляційних коробів і про що пам’ятати при їх установці та обслуговуванні.
Перевірте вентиляційні канали та арматуру в оптовому магазині Onninen
Що потрібно враховувати при виборі діаметра вентиляційних коробів?
Механічна вентиляція складається з припливних і витяжних вентиляційних каналів, які служать для розподілу повітря. Круглі кабелі мають різний діаметр. При виборі діаметра вентиляційних каналів враховується максимальний опір потоку повітря (Па/м) або максимальна швидкість потоку повітря в каналах (м/с). Це два провідні методи розрахунків.
Швидкість потоку повітря у вентиляційних каналах
Дотримання рекомендацій щодо швидкості потоку повітря у вентиляційних каналах дозволяє знизити рівень шуму до мінімуму. Варто пам'ятати, що звуки, які доносяться з вентиляції, стають більш чутними, а отже, і більше набридають, особливо ввечері та вночі. Рекомендовані швидкості потоку повітря повинні бути адаптовані до призначення будівлі та типу вентиляційних каналів - чи є це магістральні канали або канали, що подають повітря безпосередньо до вентиляційного отвору припливного повітря, витяжного повітря або вентиляційних решіток.
- У випадку односімейних будинків швидкість повітряного потоку в повітроводах, що подають повітря безпосередньо до припливно-витяжного отвору/вентиляційних решіток, повинна бути в межах 2-3 м/с, а в магістральних повітропроводах, що розподіляють повітря. , вона повинна бути в межах 3-4,5 м/п.
- У випадку багатоквартирних будинків, офісних будівель, комунальних об’єктів тощо ці значення мають бути в межах 3-4 м/с і 4-5 м/с відповідно.
Деякі конструкторські бюро пропонують різні рекомендовані витрати повітря для круглих і прямокутних повітропроводів.

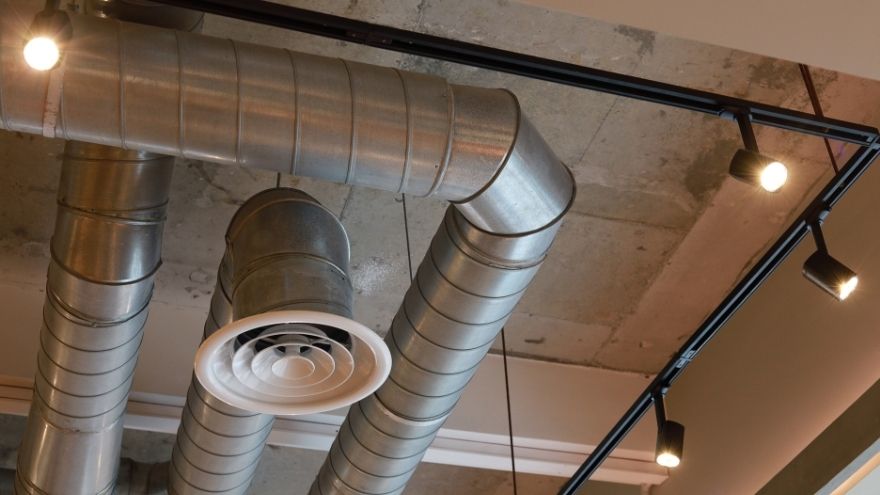

Круглі повітроводи
| Рівень шуму в повітропроводі, дБ (А) | 25 | 30 | 35 | 40 |
|---|---|---|---|---|
| Магістральний повітропровід без відгалужень | 7 ÷9 (10÷15 м/)* | |||
| Магістральний повітропровід з відгалуженнями, м/с | 4 | 4.5 | 5 | 6.5 |
| Розгалуження, м/с | 3 | 3.5 | 4 | 4.5 |
| Подача на кінцевий пристрій, м/с | 2 | 2.5 | 3 | 3.5 |
*- швидкість потоку, що використовується в промислових будівлях і на кораблях
Швидкість повітря на решітці – максимум 2 м/с
Вибір вентиляційних каналів відповідно до потреб і рівня шуму
Продумана конструкція вентиляційних каналів і їх правильний підбір мають ключове значення для роботи всієї мережі. Вимоги та рекомендації можна знайти в багатьох нормативно-правових актах. Найважливіші норми щодо проектування та монтажу вентиляції містяться в Постанові Міністра інфраструктури від 12 квітня 2002 року про технічні умови, яким повинні відповідати будівлі та їх розташування. Вентиляційні канали повинні відповідати:
- максимальний тиск і необхідна герметичність установки,
- параметри і властивості потоку повітря,
- особливі умови на місці установки.
Необхідно належним чином захистити вентиляційні канали, схильні до механічних пошкоджень, і забезпечити їх теплоізоляцію в неопалюваних приміщеннях або приміщеннях. Крім того, вентиляційні канали повинні виготовлятися з матеріалів з мінімальною шорсткістю і легко монтуватися. Також важлива акустична ізоляція. Повітря, що проходить по повітроводах, створює неприємні шуми.
Щоб зменшити шум, що виходить від установки, слід дотримуватися рекомендованої швидкості потоку повітря. Шум виникає скрізь, де повітря рухається зі швидкістю понад 7 м/с. З метою зменшення передачі небажаного звуку зовнішня звукоізоляція кабелів виконується у вигляді, наприклад, спеціальних матів з мінеральної вати з одностороннім шаром алюмінієвої фольги. Такий килимок додатково грає роль теплоізолятора і має антиконденсатну функцію.
У житлових будинках рекомендована швидкість повітря у вентиляційних каналах нижча, ніж у комерційних будівлях. Для прийнятного рівня шуму, особливо в нічний час, у відділеннях, що безпосередньо підводять припливно-витяжні вентиляційні отвори, швидкість потоку не повинна перевищувати 2,5 м/с. Дотримуючись рекомендацій з цього приводу, ви будете підтримувати рівень шуму в приміщенні на максимальному рівні. 30-35 дБ.
Будь ласка, пам’ятайте, що для належного функціонування системи вентиляції необхідне регулярне технічне обслуговування. Цей обов’язок покладається на керівника будівлі та випливає з правових положень. І повітроводи, і вентиляційні труби вимагають періодичного очищення. Прибирання проводиться сухим або вологим способом. Фахівцям, які виконують роботу, часто допомагають спеціальні пристрої з мікрокамерами.
Радимо ознайомитись з асортиментом оптових покупців Onninen, який включає, серед іншого: вентиляційні канали та арматура від найвідоміших виробників в галузі ОВК. Ми пропонуємо сталеві вентиляційні труби та фітинги , пластикові вентиляційні труби та фітинги , гнучкі канали Spiro, анемостати, дифузори та решітки, вентиляційні заслінки, повітрозабірники, випуски та насадки, а також монтажні аксесуари, такі як різьбові стрижні, затискачі, перфоровані стрічки та алюміній стрічки. Надаємо допомогу в підборі елементів вентиляційної системи з круглих повітроводів.
