Забезпечення комфортного тепла та енергоефективності є пріоритетом під час проектування сучасних опалювальних систем. Елементом системи, що забезпечує точне регулювання та оптимізацію роботи, є змішувальний клапан. У категорії змішувальних клапанів вирізняються рішення шведської марки ESBE – одного з європейських лідерів у сфері опалювальних, охолоджувальних систем та гарячої води. Пояснюємо, як правильно відрегулювати змішувальний клапан ESBE, щоб отримати ідеальний комфорт і знижені витрати.
Перевірте 3-ходові змішувальні клапани в оптовій компанії Onninen
Комфорт тепла – що це насправді означає?
Комфорт тепла є суб'єктивним відчуттям приємної температури в приміщеннях. Тому важко визначити одну універсальну ідеальну температуру для всіх. Незалежно від індивідуальних уподобань, рекомендується, щоб температура в вітальні становила близько 21°C, у спальні близько 18–19°C, а у ванній кімнаті близько 22–24°C. Щоб завжди відчувати комфортне тепло – без необхідності постійного коригування налаштувань на котлі або іншому опалювальному пристрої, варто автоматизувати системи.
Компоненти ESBE
Пропозиція марки ESBE включає різні інноваційні рішення в сфері автоматизації, такі як контролери зі змішувальними клапанами 3 або 4-ходовими. Змішувальний клапан регулює температуру води, що подається в систему, змішуючи гарячу воду з поверненою холоднішою та адаптує її параметри до вимог системи. Завдяки автоматизації, система може працювати практично без обслуговування та досягати оптимальних параметрів, що впливає як на комфорт тепла, так і на економію.
Вибір рішень, що оптимізують, залежно від типу системи
Ключовим критерієм вибору змішувального клапана є значення Kvs. Цей параметр визначає кількість води, що проходить через клапан за 1 годину при падінні тиску 1 бар. Це в основному впливає на регулювання та плавність його роботи.
Підлогове опалення – це система низькотемпературна, що живиться водою з температурою близько 35°C. Добре співпрацює зі змішувальними клапанами серії VRG131 (Kvs 4, 6.3 або 10) та зі стаціонарними (наприклад, CRA211) або погодними контролерами (CRC211). Вирішальний вплив на вибір клапана має площа для обігріву.
| Площа | Рекомендований клапан VRG131 |
|---|---|
| 80–140 m² | Kvs 4, Rp ¾ |
| 125–230 m² | Kvs 6,3, Rp 1 |
| 200–350 m² | Kvs 10, Rp 1 |
Обчислено для: ΔP клапана: 3-10 kPa, 50W / m² і ΔT=5K, Rp – внутрішня різьба
Натомість радіаторні системи вимагають значно вищих температур – від 50 до 70 °C. Додатково вони повинні миттєво реагувати на коливання внутрішньої та зовнішньої температури. Вибір Kvs базується на потужності системи. Змішувальний клапан найкраще співпрацюватиме зі контролером CRB221 або CRD221.
| Потужність системи | Рекомендований клапан VRG131 |
|---|---|
| 12–21 kW | Kvs 4, Rp ¾ |
| 19–35 kW | Kvs 6,3, Rp ¾ |
| 30–55 kW | Kvs 10, Rp 1 |
Обчислено для: ΔP клапана: 3-10 kPa і ΔT=15K, Rp – внутрішня різьба
В свою чергу, в системах, що живлять як підлогове, так і радіаторне опалення, відмінно працюють насосні групи ESBE серії GRC221, оснащені привідниками з погодним контролером. У поєднанні зі змішувальним клапаном, встановленим у насосній групі, це рішення дозволяє точно регулювати та підвищує енергоефективність.
Регулювання змішувального клапана ESBE
Продукти ESBE, такі як термостатичний змішувальний клапан серії VTA322, оснащені ефективними механізмами регулювання, що дозволяють досягти та стабільно підтримувати бажану температуру без потреби в електричному живленні (клапан працює на основі явища температурного розширення
термостата). Потім протягом кількох днів потрібно контролювати температуру. Якщо регулювання не принесло очікуваного комфорту або економії, потрібно внести корективи або зв'язатися зі спеціалістом/технічним відділом ESBE.
Правильне регулювання Г.В.У - гарантія комфорту, економії та безпеки
У системах гарячої води (Г.В.У) підтримання відповідної температури є дуже важливим. Занадто низька температура може сприяти розвитку бактерій, а занадто висока – призводити до опіків і збільшення витрат енергії. Циркуляційні набори VTR300 забезпечують миттєвий доступ до гарячої води, захищають користувачів від опіків і легко встановлюються. Рекомендуємо клапан VRG132 (Kvs 4-40) і з'єднати його з контролером CRS211, оснащеним занурювальним температурним датчиком.
Як уникнути перегріву води?

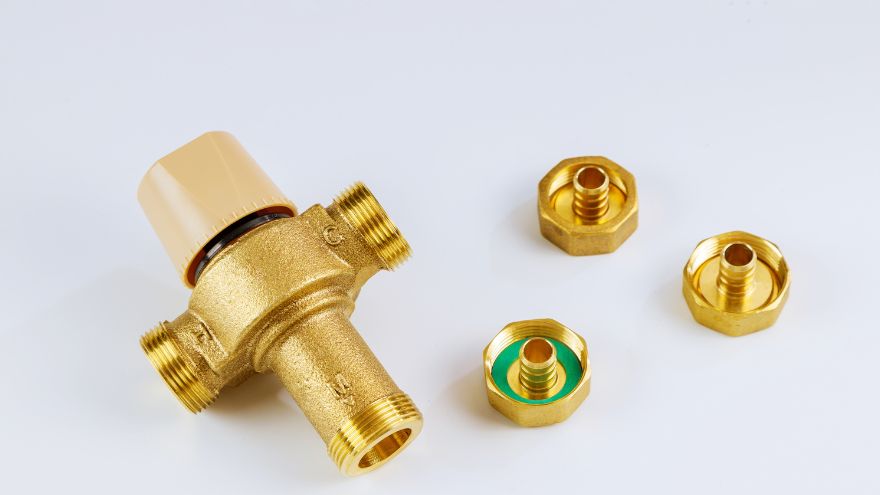

Перегрів води є несприятливим як для здоров'я, так і для гаманця. ESBE має у своїй пропозиції 3-ходові термостатичні змішувальні клапани серії VTA320/520, які є ключем до точної регуляції температури Г.В.У, що подається до кранів. Термостатичний змішувальний клапан:
- забезпечує захист від опіків,
- дозволяє швидко реагувати на зміни температури та тиску води,
- запобігає перегріву – вода має температуру, що відповідає реальним потребам, що генерує реальні заощадження.
