Контроль температури в системах теплої підлоги: клапан RTL

Додано: четвер, 04.01.2024


Підлога з термостатичним клапаном RTL запобігає потраплянню середовища, що перевищує допустиме значення, в труби. Якщо припустити, що допустима температура підлоги становить 27°C, для її досягнення буде необхідний параметр нагріву від 27°C до 29°C. Дізнайтеся, як використовувати термостатичні клапани RTL для підлогового опалення? Як правильно встановити клапан RTL?

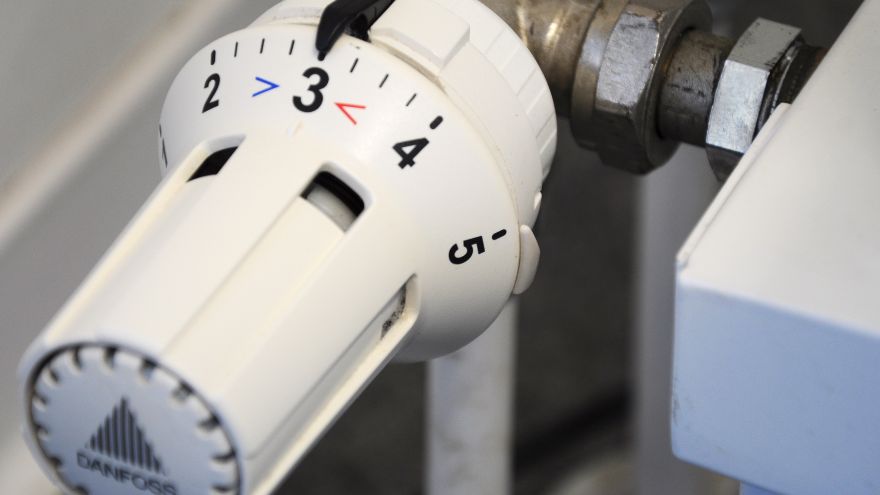

Biała głowica termostatyczna z zaworem RTL

Перегляньте клапани RTL у оптового продавця Onninen

Як правильно встановити клапан RTL?

Кутовий клапан RTL Danfoss FJVR 15 з головкою 10-50 білий Спосіб монтажу клапана RTL залежить від обраного типу клапана. У випадку прямого або кутового клапана рекомендується монтувати його на балці колектора. Таким чином, можна створити навіть кілька контурів теплої підлоги (кожен контур зі своїм власним клапаном RTL).

Обмежувач температури зворотної лінії слід встановлювати на зворотній лінії від радіатора, але слід пам'ятати, що в системах опалення, що поєднують теплу підлогу та радіатори, температуру середовища слід знижувати до значення від 27 до 29°C. Цього рівня достатньо, щоб температура в приміщенні досягла 20°C. Важливо також, що підключення обмежувача температури до системи позбавляє необхідності встановлювати змішувальний клапан з додатковим циркуляційним насосом.

Два найпоширеніші типи клапанних коробок RTL:

  • Регулювальний клапан Flamco RTL 1/2" з обмежувальним клапаном температури зворотної лінії, де можливо контролювати лише температуру проточної води;
  • з додатковим термостатичним клапаном, який розширює функціональність клапана для підтримки температури у ванній кімнаті на постійному рівні.

У випадку другого варіанту (термостатичний датчик), клапан RTL фактично складається з двох клапанів. Перший контролює температуру проточної води (теплоносію), а другий зчитує температуру в приміщенні. Обидва клапани працюють незалежно один від одного.

В результаті такого рішення занадто висока температура теплоносія перекриє потік, що захищає всю установку від перегріву.

Застосування клапанів RTL у системах теплої підлоги

Підігрів підлоги з клапаном RTL зазвичай вважається простою гідравлічною системою, що пов'язано з тим, що теплоносій забезпечує контур без використання додаткових пристроїв. Варто пам'ятати, що клапан RTL слід встановлювати в одній, максимум двох кімнатах (до 20 м²). В іншому випадку температура підлоги буде нерівномірною. Для більших поверхонь використовується розподільник із змішувально-насосною групою. У кожному випадку не можна нехтувати встановленням вентиляційного отвору.

Клапани RTL у оптового продавця Onninen

Простота проектування системи теплої підлоги з використанням клапанів RTL сприяла систематичному зростанню популярності цього рішення. Крім того, обмеження кількості компонентів теплої підлоги значно знижує витрати на монтаж. Давайте перевіримо, які клапани будуть найефективнішими.

Регулюючий клапан Flamco er-RTL білий Регулювальний клапан Flamco er-RTL білого кольору – це двоходовий клапан, який дозволяє точно регулювати температуру повітря в приміщенні та обмежує температуру теплоносія в системі теплої підлоги. Легке встановлення забезпечується комплектом клапанів з вентиляційним отвором та конічною різьбою 3/4 GZ. Все доповнено білою захисною кришкою з пластику.

Ще одним рішенням, яке варто розглянути, є кутовий клапан RTL Danfoss FJVR 15 + біла головка 10-50 . Цей кутовий клапан оснащений вхідним та вихідним патрубком 1/2 дюйма. Робочий тиск становить 10 бар, а значення Kvs [м³/год] — 0,68 м³/год.

Регулювальний клапан Flamco RTL 1/2" ідеально підходить для невеликих площ підлогового опалення площею до 15 м². Він підходить для використання в комбінованих системах підлогового та радіаторного опалення. Робочий тиск клапана RTL становить 1,5 МПа з робочим діапазоном від 10 до 50°C.
