Вибір кабелів і проводів для тривалих струмових навантажень. Гід

Додано: середа, 25.09.2024


Під час проектування електроустановки надзвичайно важливо правильно вибрати кабелі та дроти, які можуть витримувати тривалі струмові навантаження. Це безпосередньо впливає на безпечну та ефективну роботу всієї установки. Щоб довготривала струмова здатність проводів не була занадто високою, необхідно виконати відповідні розрахунки. Це допоможе уникнути проблем та мінімізувати ризик виходу з ладу, який може бути спричинений перегрівом проводів. У цьому посібнику ми представимо найважливіші принципи та методи, які допомагають точно визначити параметри струму для установок з різними приймачами. Ми також обговоримо розрахунки, пов'язані зі струмом навантаження, споживаною потужністю та визначенням номінального струму. Запрошуємо вас до прочитання!

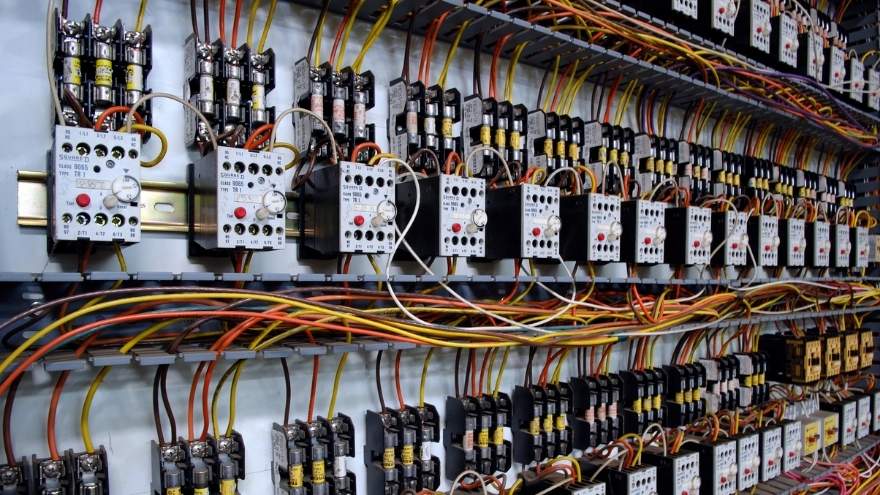

Duża szafa rozdzielcza elektryczna do przemysłu z aparaturą modułową

Перевірте кабелі та дроти у оптового продавця Onninen

Як розрахувати очікуваний струм навантаження?

Занадто велике навантаження смертельно небезпечне для установки, тому струмонесучу здатність проводів слід розраховувати відповідно. На цій основі ми підберемо відповідні елементи установки, що стосується, зокрема, поперечного перерізу проводів та кабелів. Під довготривалою струмонесучою здатністю ми маємо на увазі занадто великий струм, що протікає через дроти.

Найкращі бренди Монтажний кабель YDY 2x4.0 750V /100m/ G-106452 Тому ми повинні визначити, наскільки великим буде струм – чи буде він у межах норми, чи перевищуватиме її, що може призвести до коротких замикань. Цей процес вимагає підсумовування коефіцієнта потужності всіх електроприймачів, що живляться від даної установки. Далі отримане значення потрібно поділити на робочу напругу системи. Таким чином ми отримаємо значення струму навантаження в амперах (А).

Нам також потрібно врахувати кілька важливих факторів, особливо коефіцієнт одночасності. Він показує, скільки пристроїв працюватимуть одночасно. Нам також потрібно визначити запас міцності, який забезпечить більшу гнучкість у використанні установки.

Пам'ятаймо про це, адже неправильно підібраний поперечний переріз дроту, що відповідає струму навантаження, може призвести до перегріву проводів, що збільшує ризик виходу з ладу або навіть пожежі. Тому тепловий вплив струмів перевантаження може бути дуже небезпечним!

Розрахунок необхідної потужності для нелінійного приймача

Ще одним важливим питанням, безсумнівно, є розрахунок споживаної потужності для нелінійних приймачів. Це вимагає особливої уваги, перш за все через специфіку цих пристроїв. Нелінійними приймачами є, наприклад, комп'ютери або світлодіодне освітлення. Їхня специфіка полягає в тому, що вони не споживають струм безперервно та пропорційно напрузі. Це може призвести до спотворень струму та напруги в мережі.

Монтажний кабель YDY NKT 750V 3x2,5 білий барабан NKT 172171006D1000 Щоб запобігти цьому, необхідно визначити потребу в потужності. Тому ми враховуємо коефіцієнт потужності (cos φ), пам'ятаючи, що в контексті нелінійних приймачів він може бути низьким - значно меншим за 1. Щоб розрахувати активну потужність (кВт), ми повинні поділити видиму потужність (кВА) на коефіцієнт потужності. Щоб уникнути проблем, пов'язаних з надмірним навантаженням на дроти, давайте врахуємо монтажні дроти .

Важливо їх належне збільшення розміру. Також важливо використовувати пристрої компенсації реактивної потужності. Також можна подумати про встановлення фільтрів гармонік, які мінімізують вплив спотворень на мережу.

Основні правила визначення номінального струму

Існує ще одне питання щодо визначення номінального струму. Це ключовий етап вибору кабелів та захисту електроустановок. Номінальний струм (що позначається як ln) – це максимальне значення струму, за якого кабелі та дроти , електричні пристрої або інші елементи установки здатні проводити струм без ризику пошкодження.

Монтажний кабель Lapp H05V-K (LGY) 1x0.5 білий WH, одножильний /100 м/ 4510051 Найважливіше – це узгодити номінальний струм з електричним навантаженням установки. Це навантаження залежить від потужності підключених приймачів. Однак розрахунки базуються не лише на потужності пристроїв, але й на напрузі, при якій вони працюють. Водночас необхідно враховувати умови навколишнього середовища, особливо температуру навколишнього середовища. Це може вплинути на здатність кабелів проводити струм. Якщо температура вища, можуть виникнути перевантаження, тому кабелі слід відповідно збільшити.

Фактор одночасності не менш важливий, як і спосіб прокладання кабелів. Питання полягає в тому, чи будуть вони прокладатися в кабель-каналах, наприклад, як силові кабелі , чи просто неба. Це впливає на їхню здатність розсіювати тепло.

Як бачимо, питання вибору кабелів та проводів для тривалих струмових навантажень є абсолютно критичним. Сподіваємося, що підготовлений нами посібник прояснив цю тему.
