Змішувальні клапани Valvex

Додано: середа, 25.11.2020

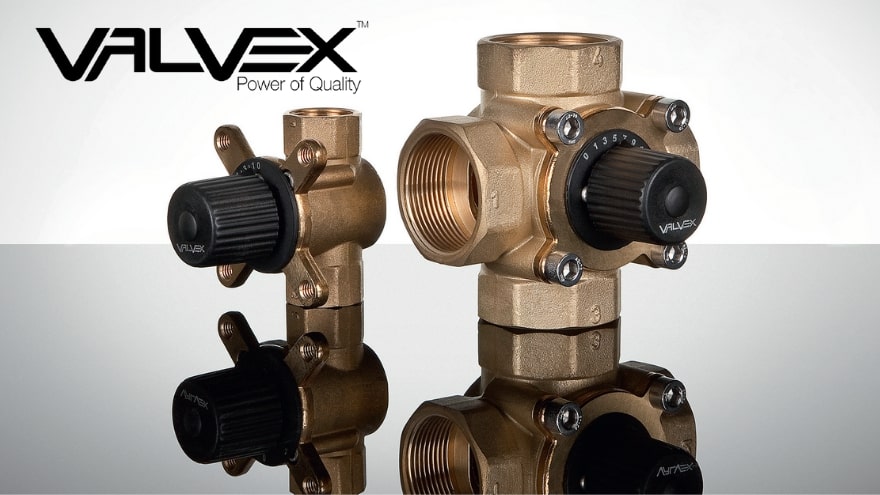

Якість змішування з клапанами Valvex

CONTROLMIX 4-ходові змішувальні клапани

Твердопаливний котел є популярним джерелом теплової енергії в нашому домі. Іноді це ще й додаткове джерело тепла в так званій комплексній системі опалення. Приймаючи рішення про таку установку, ми часто використовуємо змішувальні вентилі. Їх завдання - регулювати температуру подачі в систему опалення, а також температуру обратки в котел. Занадто низька температура теплоносія, що повертається в твердопаливний котел, призводить до осідання води на його стінках в камері згоряння. З роками це може призвести до корозії стінок водяної сорочки і, як наслідок, швидкого зносу пристрою.

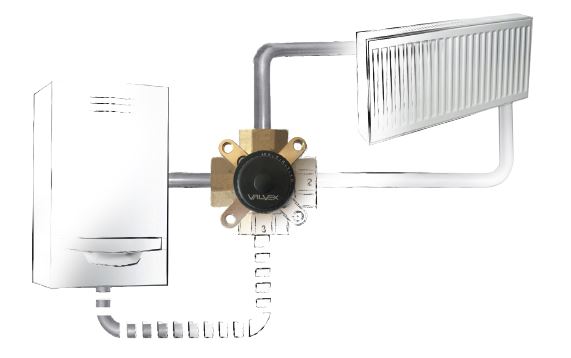

Принципова схема 4-ходового регулюючого змішувача в установці з твердопаливним котлом

Принципова схема 4-ходового клапана Controlmix в установці з твердопаливним котлом

Перегляньте клапани Controlmix у оптового продавця Onninen

Відповідна температура водяного середовища на зворотній лінії котла усуває цю проблему, тому рішенням цієї проблеми є 4-ходовий регулюючий змішувальний клапан Valvex . Клапан CONTROLMIX , підвищуючи температуру зворотної лінії, захищає котел від конденсату і, як наслідок, від корозії котлового листа, тим самим подовжуючи термін його служби та підвищуючи ефективність спалювання палива, що подається.

4-ходові поворотні змішувальні клапани Valvex доступні в 5 основних розмірах
– від DN20 до DN50.

Розмір Параметри роботи
DN20 PN 10, – 10ºC÷110ºC, Kvs 6,3 (м³/год)
DN25 PN 10, – 10ºC÷110ºC, Kvs 12 (м³/год)
DN32 PN 10, – 10ºC÷110ºC, Kvs 16 (м³/год)
DN40 PN 10, – 10ºC÷110ºC, Kvs 25 (м³/год)
DN50 PN 10, – 10ºC÷110ºC, Kvs 40 (м³/год)

Особливо варто відзначити ковзаючі вставки (PTFE) , розміщені між корпусом клапана та корпусом клапана. Ця унікальна ідея від VALVEX гарантує низький момент відкриття/закриття клапана (<1 Нм) і захист від накипу.

Перегляньте клапани Controlmix у оптового продавця Onninen

CONTROLMIX 3-ходові змішувальні клапани

3-ходові змішувальні клапани в основному використовуються в низькотемпературних установках. Їх призначення – підготувати відповідну температуру теплоносія для теплої підлоги. Вони монтуються раніше
циркуляційний насос. Правильно змішане середовище всмоктується насосом і подається в приймач. Регулювання температури відбувається набагато точніше, якщо до такого клапана встановити змішувальний привід. Торгова марка Valvex пропонує два приводи:

  • Привід V-MIX STM 10/230 – має вбудований регулятор постійної температури,
    встановлений датчик і вилка. Датчик, встановлений якомога далі від змішувального клапана, контролює задану температуру змішування. Задана температура змішування встановлюється безпосередньо на приводі.

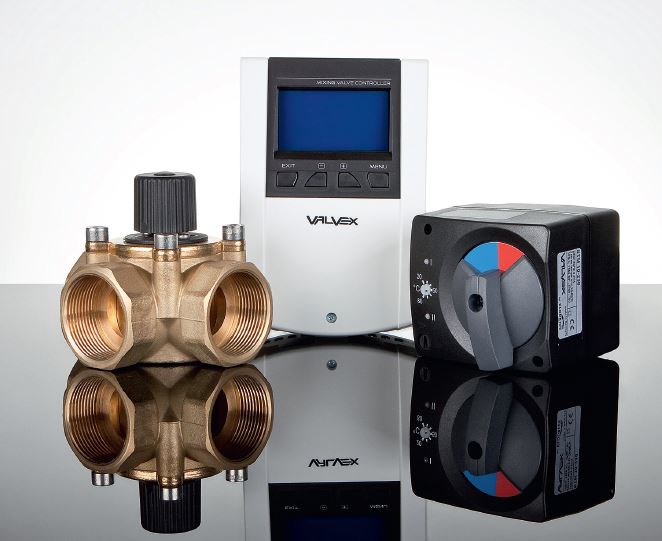

  • Привід V-MIX ST 10/230 – потрібен зовнішній регулятор. Пропозиція Valvex включає в себе контролер V-THERM, оснащений функцією контролю погоди, управління кімнатним термостатом і керуванням
    постійна температура. Вибір функції залежить від конструкції установки. Інші регулятори, доступні на ринку, також можуть бути використані або використані
    регулятори, встановлені на твердопаливні або газові котли.

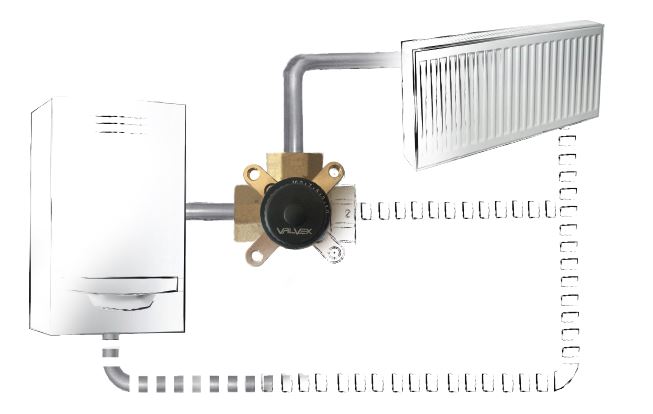

Принципова схема 3-ходового регулюючого змішувального клапана в установці зі сталевим котлом

Принципова схема 3-ходового клапана Controlmix в установці з твердопаливним котлом

Сила обертання приводів до 10 Нм. Це гарантує надійне та плавне відкриття та закриття клапана навіть після тривалого простою установки
(літній період). 3-ходові клапани Valvex мають розміри від DN20 до DN50. Вони характеризуються відповідним для заданого розміру коефіцієнтом потоку. Вони виготовлені з високоякісних матеріалів, що гарантує тривалий термін служби.

Розмір Параметри роботи
DN20 PN 10, – 10ºC÷110ºC, Kvs 6,3 (м³/год)
DN25 PN 10, – 10ºC÷110ºC, Kvs 12 (м³/год)
DN32 PN 10, – 10ºC÷110ºC, Kvs 16 (м³/год)
DN40 PN 10, – 10ºC÷110ºC, Kvs 25 (м³/год)
DN50 PN 10, – 10ºC÷110ºC, Kvs 40 (м³/год)

Розмір змішувального клапана відіграє важливу роль, тому що завищення розміру або занадто малий розмір може призвести до некоректної роботи опалювального контуру або його повного виходу з ладу (відсутність тепла, неможливість підтримувати потрібну температуру, неправильна робота приводу).
Щоб клапан міг виконувати свою функцію в установці, необхідно визначити швидкість потоку, потужність клапана, а потім значення Kvs, відповідно до якого вибирається розмір клапана.
