Які характеристики захисних вимикачів?

Додано: пʼятниця, 29.09.2023


ПЗВ є важливим елементом електроустановок. Захищаючи установку та її користувачів від ураження електричним струмом, короткого замикання, пожежі та інших небезпек, вони забезпечують безпечну експлуатацію. Що вам потрібно знати про них? У новій статті ми пишемо про їхнє застосування та типи.

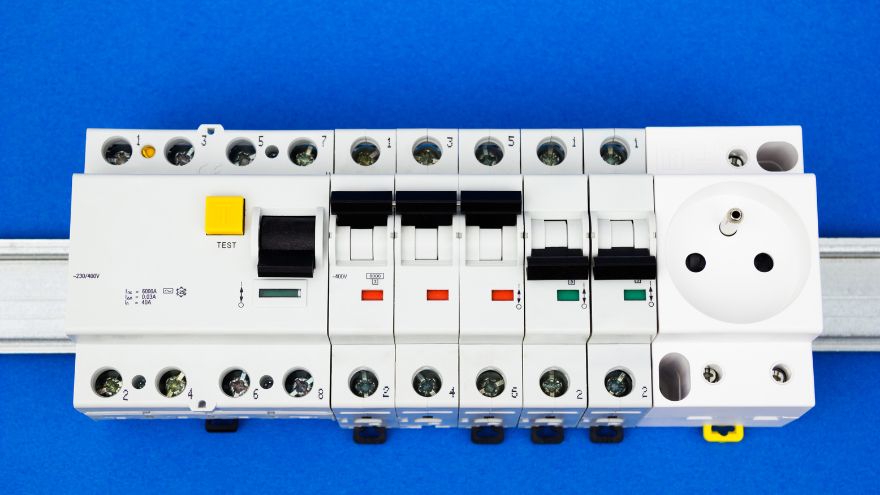

Bezpieczniki, gniazdko i wyłącznik różnicoprądowy na szynie na niebieskim tle

Перевірте автоматичні вимикачі захисного відключення у оптового продавця Onninen

Які типи автоматичних вимикачів захисного відключення існують?

ПЗВ є наступниками плавких вставок і є надійнішими. Ефективність захисту, що забезпечується ПЗВ, залежить, перш за все, від їх правильного вибору з урахуванням специфіки установки та типу загроз, від яких ці захисні пристрої повинні захищати. Одним з найважливіших аспектів є вибір правильного типу автоматичного вимикача. Ці пристрої доступні в таких варіантах.

Диференціальні автоматичні вимикачі

Диференціальний автоматичний вимикач LEGRAND P304 4P 40A 30MA TYPE AC TX3 Вони використовуються для захисту від ураження електричним струмом. Вони виявляють різницю між струмом, що входить у коло, та струмом, що виходить з нього. На ринку доступні різні типи, що відрізняються чутливістю та здатністю виявляти різні типи струму.

Автоматичні вимикачі

Звичайні автоматичні вимикачі струму короткого замикання (перевантаження по струму) призначені для відключення кола при струмах, що перевищують номінальне значення. Вони класифікуються за типами або кривими спрацьовування.

Селективні автоматичні вимикачі

Це запобіжні пристрої, що встановлюються в колах перед автоматичними вимикачами перевантаження по струму. У разі протікання струму з небажаними параметрами їхня функція полягає в активації відповідного вимикача, розташованого найближче до місця виникнення проблеми. Використання цього типу запобіжних пристроїв найчастіше можна побачити в промисловому застосуванні.

Заземлені автоматичні вимикачі

Вони використовують заземлення для контролю електричного струму та запобігання ураженню електричним струмом. Вони виявляють блукаючу напругу на корпусі пристрою та розривають коло, якщо перевищено безпечний рівень.

Коли потрібен ПЗВ?

ПЗВ також відомі як пристрої захисного відключення (ПЗВ ). Їхнє завдання полягає у виявленні будь-яких відмінностей між струмом, що входить до електричного кола, та струмом, що виходить з нього, що дозволяє негайно відключити джерело живлення, якщо виникає неправильний потік струму. Їхня робота базується на подачі неправильного струму до котушки захисту. Використання ПЗВ особливо важливе в контексті захисту від ураження електричним струмом. Вони можуть негайно розірвати коло, коли перевищено довготривалу струмову здатність провідника. Це мінімізує ризик серйозних травм або навіть смерті в результаті такого впливу.

Існує кілька різних типів ПЗВ, які відрізняються своєю чутливістю та здатністю виявляти різні типи струму.

  • тип А – дуже чутливі та спрацьовують миттєво при струмах, що перевищують у 2-3 рази номінальний струм. Використовуються у дуже чутливих електроустановках для захисту електронних пристроїв, чутливих до коливань інтенсивності електроенергії;
  • Тип змінного струму – виявляє змінний диференціальний струм;
  • Тип B – дуже універсальні та доступні в однофазному та трифазному виконанні. Струм відключення короткого замикання може бути змінним, змінним та постійним. Автоматичні вимикачі з характеристикою B використовуються в системах, де існує ризик виникнення струмів різних типів, наприклад, у колах з живленням електронних пристроїв.
  • тип C та D – призначені для захисту потужних пристроїв. До цієї групи належать моделі з високими пусковими струмами, які можуть перевищувати номінальний струм до 20 разів.

Перевірте автоматичні вимикачі захисного відключення у оптового продавця Onninen

Як вибрати автоматичний вимикач для вашого будинку?

Диференціальний автоматичний вимикач EATON типу AC, 4-полюсний FRCmM-40/4/003 Принципи вибору автоматичного вимикача регламентуються стандартом PN-HD 60364-4-43:2012. Параметри пристрою повинні бути адаптовані до розрахункових струмів приймачів (Ib) та довготривалої струмової здатності провідників (Iz). Використовувані автоматичні вимикачі надструмової захисту слід вибирати таким чином, щоб вони працювали не лише при типових номінальних струмах (In), але й у ситуаціях, коли через них протікає струм з вищою інтенсивністю, ніж довготривала струмова здатність провідників.

Під час вибору автоматичного вимикача необхідно враховувати коефіцієнт множення струму (k), який є кратним номінальному струму (In). Для різних типів автоматичних вимикачів, таких як запобіжники або автоматичні вимикачі з характеристиками B, C та D, приймаються різні значення k. Для автоматичних вимикачів з характеристиками B, C та D k зазвичай дорівнює 1,45. Ці значення гарантують, що автоматичний вимикач працюватиме навіть у ситуаціях, коли очікувані струми перевищують номінальні норми.

Як підключити автоматичний вимикач (RCBO)?

Встановлення автоматичного вимикача – це діяльність, яка вимагає особливої обережності та суворого дотримання правил. Усьому процесу повинна передувати відповідна підготовка. Перед початком роботи, звичайно, відключіть основне живлення в колі, в якому він буде встановлений. Наступним кроком є підготовка проводів, які будуть підключені до вимикача, та оголення ізоляції на відповідну довжину на кінцях проводів.

Дроти слід правильно підключити до клем автоматичного вимикача. Важливо дотримуватися правильного порядку під час підключення фазного, нульового та заземлювального проводів. Після підключення проводів переконайтеся, що клеми автоматичного вимикача належним чином закріплені та надійно затягнуті. Це запобігає утворенню нещільних з'єднань та пов'язаним з ними проблемам.

Після того, як автоматичний вимикач надійно встановлено, а всі з'єднання забезпечено, можна відновити основне живлення кола. Це слід робити обережно та під наглядом спеціаліста. Також гарною ідеєю є протестувати автоматичний вимикач у контрольованому середовищі.

Диференціальні автоматичні вимикачі у оптового продавця Onninen

У Onninen ми пропонуємо широкий асортимент автоматичних вимикачів захисного відключення. У нашому оптовому магазині електротоварів Onninen ви знайдете моделі, які підійдуть навіть у найвимогливіших установках і дозволять вам реалізувати складні проекти. До них належать:

Диференціальний блок SCHNEIDER ELECTRIC VigiC120-4-30-AC

4-полюсний диференціальний автоматичний вимикач Schneider Electric VigiC120-4-300-A типу A, 300 мА Номінальний струм 125 А та номінальна напруга від 400 до 415 В забезпечують універсальне використання автоматичного вимикача захисного відключення SCHNEIDER ELECTRIC VigiC 120-4-30-AC . Номінальний струм захисного відключення налаштовується в діапазоні від 0,03 до 0,03 А, тому модель можна встановлювати в різних системах.

Диференціальний вимикач EATON FRCdM

Номінальна напруга цього автоматичного вимикача становить 415 В, а робочий струм захисного пристрою — 40 А. Мала глибина (70,5 міліметрів) дозволяє встановлювати 4-полюсний диференціальний автоматичний вимикач змінного струму EATON FRCmM-40/4/003 навіть у невеликому розподільному щиті.

Диференціальний автоматичний вимикач LEGRAND P304 4P

Автоматичний вимикач захисного відключення LEGRAND P304 4P доступний у версіях з номінальними струмами від 16 до 63 А та диференціальними струмами від 10 до 500 мА. Він оснащений спеціальним нижнім фіксатором та кришками клем для легкого монтажу та сумісний з допоміжними пристроями (допоміжними та сигнальними контактами, розчіплювачами мінімальної напруги та залежними розчіплювачами, дистанційними приводами тощо).

Вибір правильного автоматичного вимикача захисного відключення для вашої домашньої електромережі дуже важливий для забезпечення його безпеки та ефективної роботи. Якщо у вас є якісь сумніви, ви можете скористатися допомогою нашої команди.
